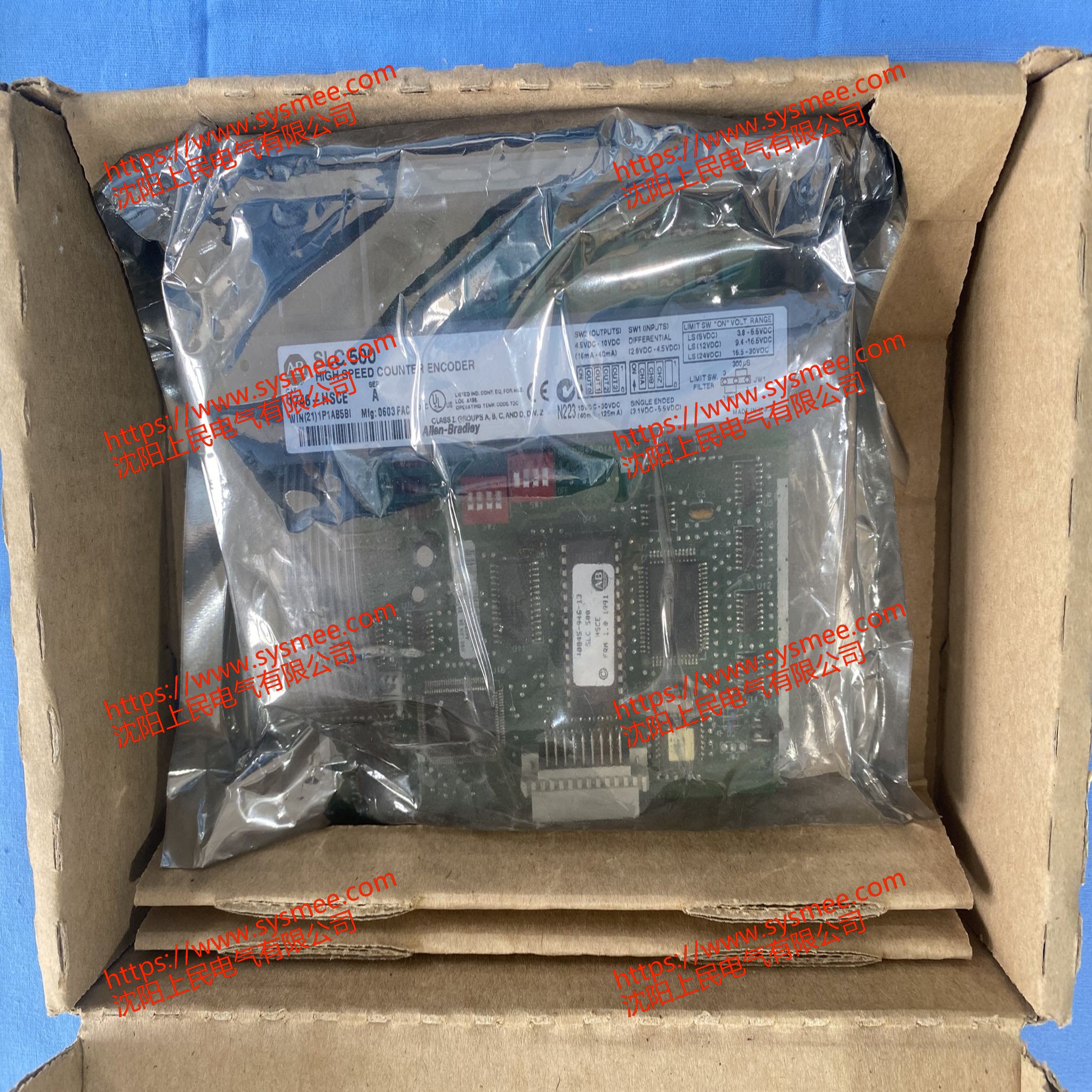

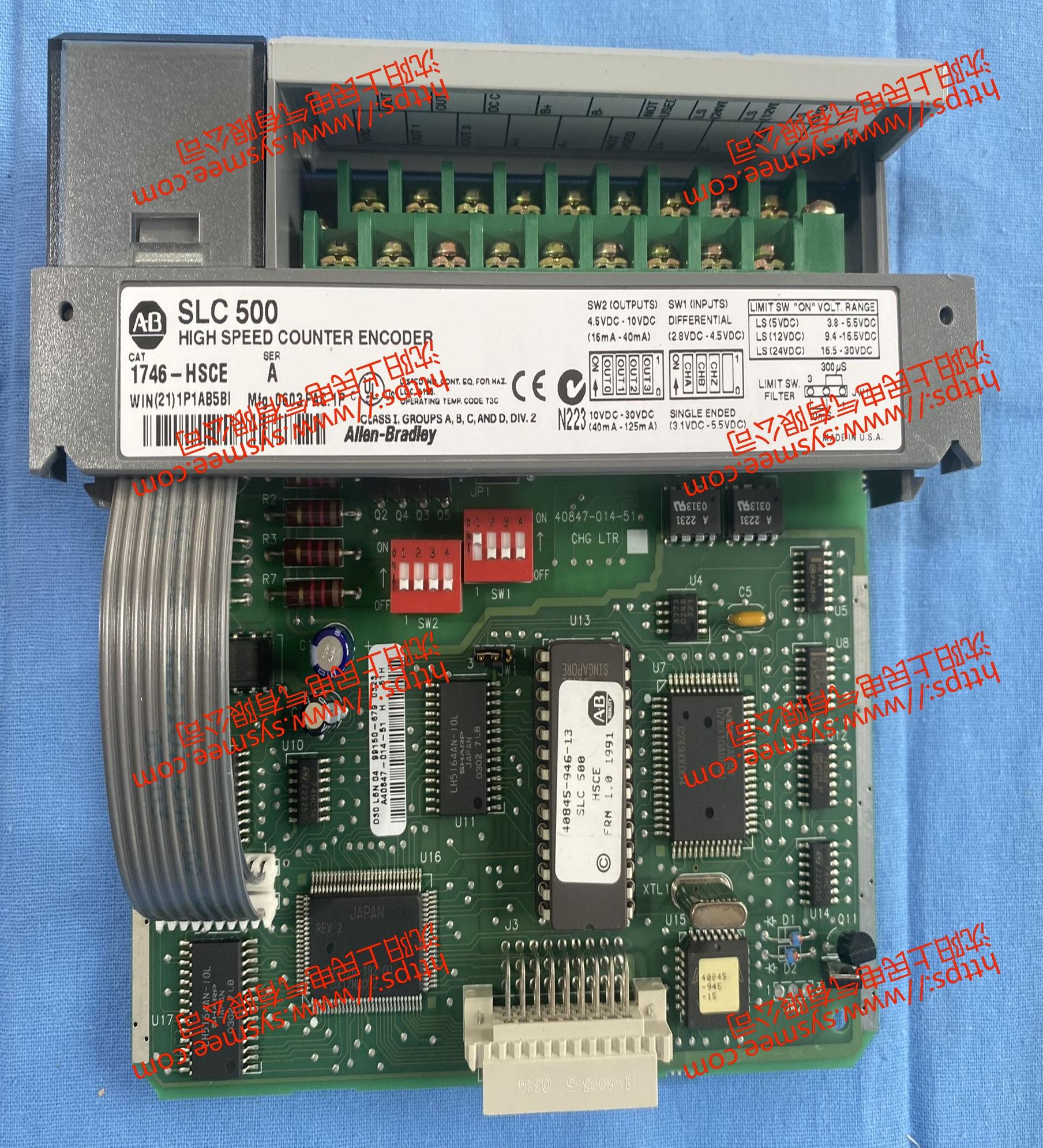

Allen-Bradley 罗克韦尔 1746-HSCE/A 是一款高速计数器模块，以下是其详细介绍：

基本信息

• 所属系列：属于 SLC 500 可编程逻辑控制器（PLC）平台的一部分.

• 尺寸与重量：尺寸为 12.7cm x 5.1cm x 15.2cm，重量约 0.3kg.

• 产地：美国.

性能特点

• 输入输出：具有 1 个计数通道，输入电压为 ±5V dc（差分）、0-5V dc（单端），有 4 个集电极开路输出 .

• 计数功能：支持双向计数，配备 A、B 和 Z 输入，最小脉冲宽度为 10µs，脉冲间隔为 4.5µs，最大输入频率在定序器和量程模式下为 50kHz，在速率模式下为 32,767kHz3.

• 工作模式：可配置为范围（Range）、速率（Rate）和定序器（Sequencer）模式，以满足不同应用需求.

• 限位开关输入：限位开关输入的通态电压范围在 5V dc、12V dc 和 24V dc 标称电压下分别为 3.8-5.4V dc、9.4-16.5V dc 和 16.5-30V dc.

• 模块更新时间：最大模块更新时间为 1.8ms.

应用领域

• 电机速度监测与控制：在电机控制应用中，可实时监测和调节电机速度，确保电机在最佳速度范围内运行，提高设备效率和使用寿命.

• 包装生产线：用于对传送带上的物品进行计数，保证包装数量的准确性，适应包装线的高速运行需求，避免生产瓶颈.

• 流体系统流量监测：在化工、食品加工等行业的流体系统中，精确计数流量，确保流体的混合比例和流量控制准确，保证产品质量和一致性.

优势

• 功能强大：具备多种工作模式和灵活的配置选项，能够满足不同工业场景下的高速计数需求.

• 可靠性高：采用了诸如背板光隔离等技术，有效防止电气噪声和瞬态电压的干扰，确保在恶劣的工业环境中稳定可靠运行.

• 兼容性好：与 SLC 500 系列 PLC 兼容，可与 SLC™ 5/02（及以上）处理器配合使用，方便集成到现有的控制系统中.

• 易于使用：通过拨码开关和跳线等简单设置，即可完成输入输出类型、滤波速率等参数的配置.

• 可视化反馈：配备 LED 指示灯，可直观地显示设备的状态和性能，便于快速排查故障，减少停机时间.
