基本信息

• 制造商：Allen-Bradley，属于罗克韦尔自动化旗下品牌1.

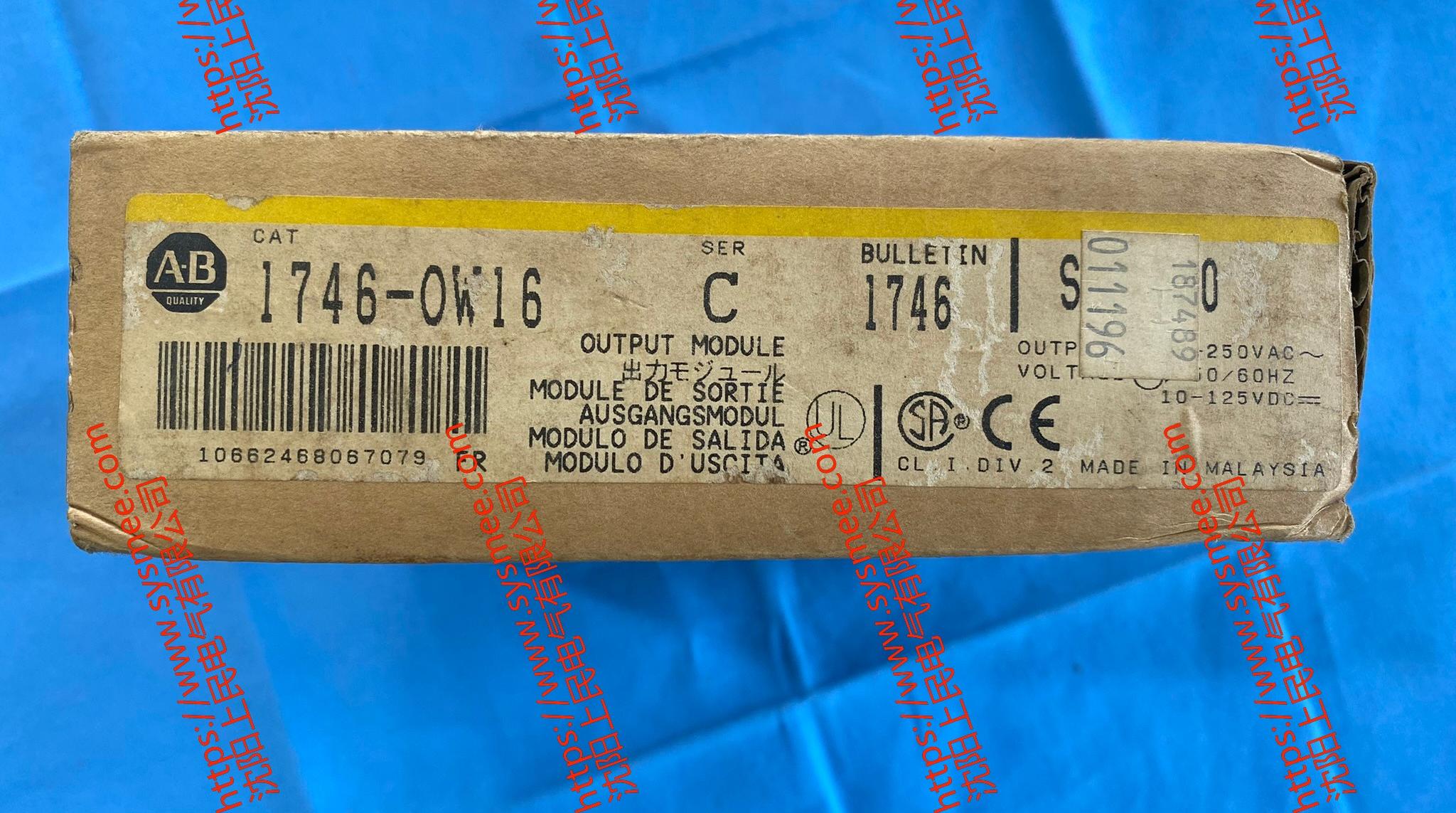

• 产品型号：1746-OW16/C，其中 “1746” 代表产品系列，“OW” 表示输出模块，“16” 表示该模块具有 16 个输出通道，“C” 则可能代表产品的版本或特定配置等.

性能特点

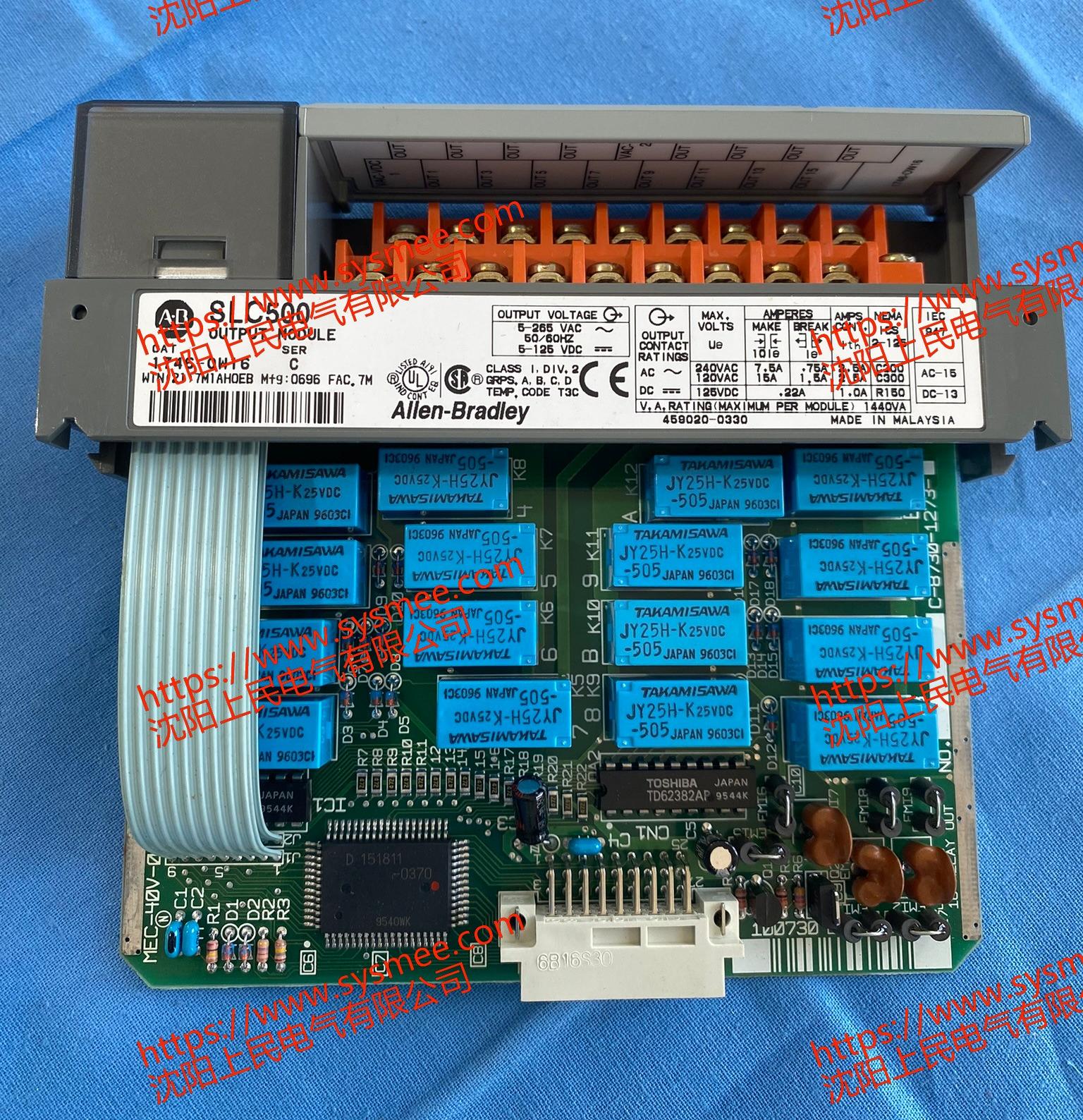

• 输出通道：拥有 16 个常开型继电器输出通道，可满足多个设备的控制需求。这些通道被分为 2 组，每组 8 个通道，方便对不同的负载进行分组控制.

• 电压范围：工作电压范围较宽，交流电压为 5-265 伏，直流电压为 5-125 伏，能够适应多种不同的电源环境，增强了模块的通用性和适应性.

• 输出电流：在 120 伏交流电压下，每个输出通道的额定电流为 1.5 安培；在 24 伏直流电压下，额定电流为 1.2 安培，可驱动不同功率的负载设备.

• 响应时间：输入的阶跃响应时间为 60 毫秒，输出的阶跃响应时间为 2.5 毫秒，能够快速地对输入信号做出反应并输出相应的控制信号，满足一些对响应速度要求较高的控制场景.

• 背板电流：模块的背板电流额定值在 170-180 毫安之间，确保模块在与其他设备协同工作时，能够稳定地从背板获取所需的电源供应，保证整个系统的正常运行.

物理特性

• 尺寸：约为 5.0 英寸 ×2.0 英寸 ×6.0 英寸（12.7 厘米 ×5.1 厘米 ×15.2 厘米），体积小巧，安装时占用空间少，便于在各种空间有限的控制柜或设备中进行安装.

• 重量：约为 0 磅 10.2 盎司（0.3 千克），重量较轻，不会给安装带来过多负担，同时也有利于减轻设备整体重量.

工作环境

• 温度范围：工作温度范围为 0-60 摄氏度，能够在一般的工业环境温度条件下稳定工作，适应不同季节和不同工作场所的温度变化.

• 防护要求：应安装在清洁、干燥且无静电放电的环境中，因为模块对静电较为敏感，静电放电可能会影响其正常运行.

应用领域

• 由于其具有较高的可靠性和稳定性，以及良好的电气性能，Allen-Bradley 1746-OW16/C 模块被广泛应用于各种工业自动化控制系统中，如制造业中的生产设备控制、能源行业的发电及配电控制、交通运输领域的信号控制等.

•
