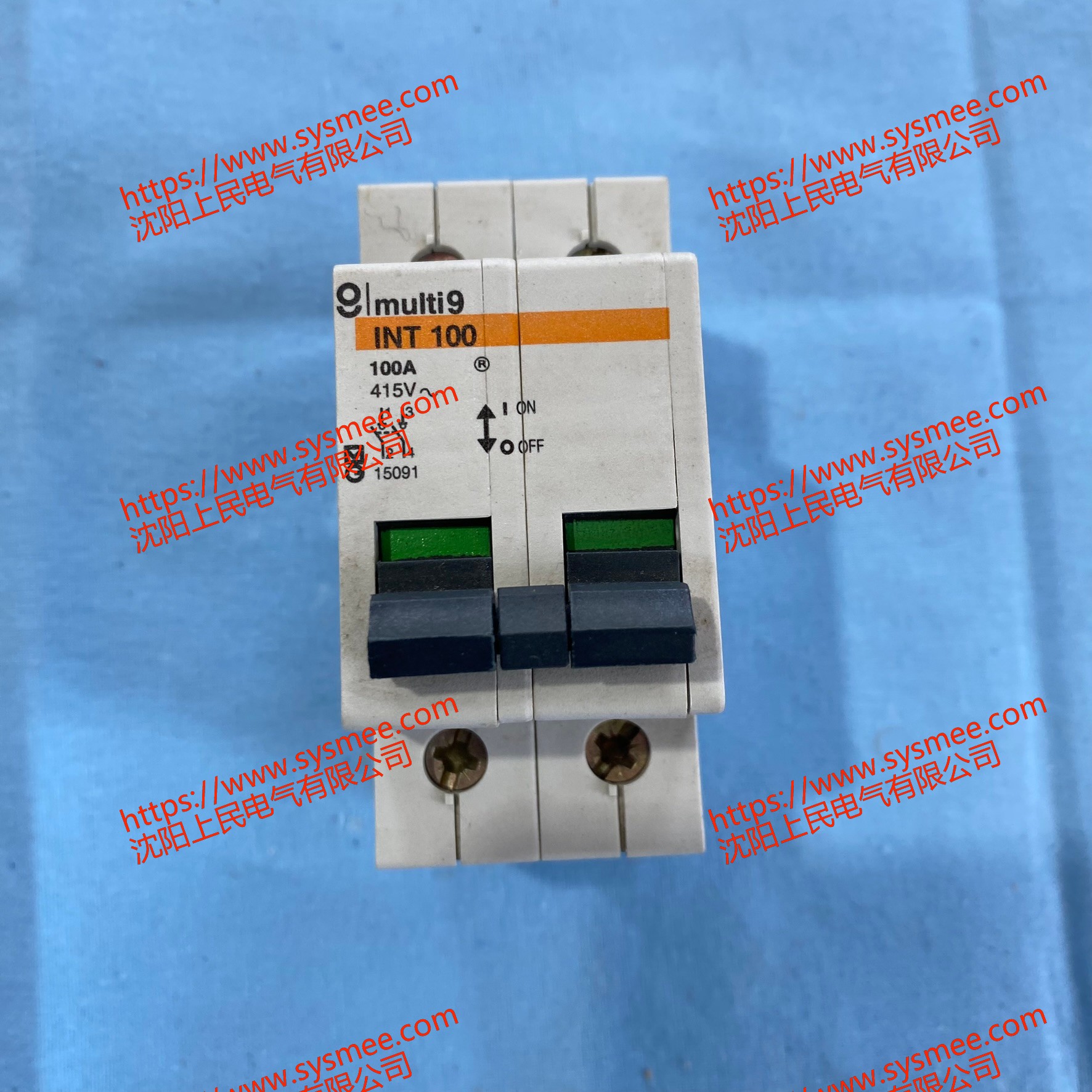

基本参数

• 额定电压：适用于交流 50/60Hz，额定电压 400V 及以下的配电和控制回路，其中单极的额定工作电压为 230V，多极的额定工作电压为 400V

• 额定电流：有 32A、63A、100A 三种规格可供选择

• 额定短时耐受电流：12Ie，通电时间为 1s

• 额定短路接通能力：20Ie，通电时间为 1s

• 额定接通与分断能力：3Ie，1.05Ue，COSφ=0.65

• 机械寿命：≥100,000 次（C-O）

产品特点

• 结构设计合理：触头系统采用双断点直动结构，大电流时选用二组平行的触头并联，既增大了电流容量，又充分利用了电动力补偿。手柄操作机构利用弹簧储能实现通断，克服了人力操作速度快慢的影响，大大提高了工作的可靠性

• 安全性能高：触头开闭状态有醒目色标显示，可防止误操作，提高了安全性。安装形式采用 TH35-7.5 型钢安装轨安装，其安装面与垂直面的倾斜度不超过 5°，接线方法用螺钉压紧接线，扭紧力矩 2.5N.m

• 应用范围广：主要作为终端组合电器中的总开关，可用于控制电动机、小功率电器和照明等，广泛应用于工矿企业、高层建筑、商业及家庭等场所

应用领域

• 工业领域：在各类工厂的生产车间、仓库等场所，可用于控制各类生产设备、照明系统等的配电回路，保障工业生产的正常进行，确保设备和人员的安全

• 商业建筑：如写字楼、商场、酒店等场所的电气系统中，用于控制空调、电梯、照明等设备的配电回路，提高商业运营的可靠性和安全性

• 民用住宅：可安装在家庭配电箱中，用于控制照明、插座等回路，为家庭用电提供安全保障，防止因电气故障引发的安全事故
