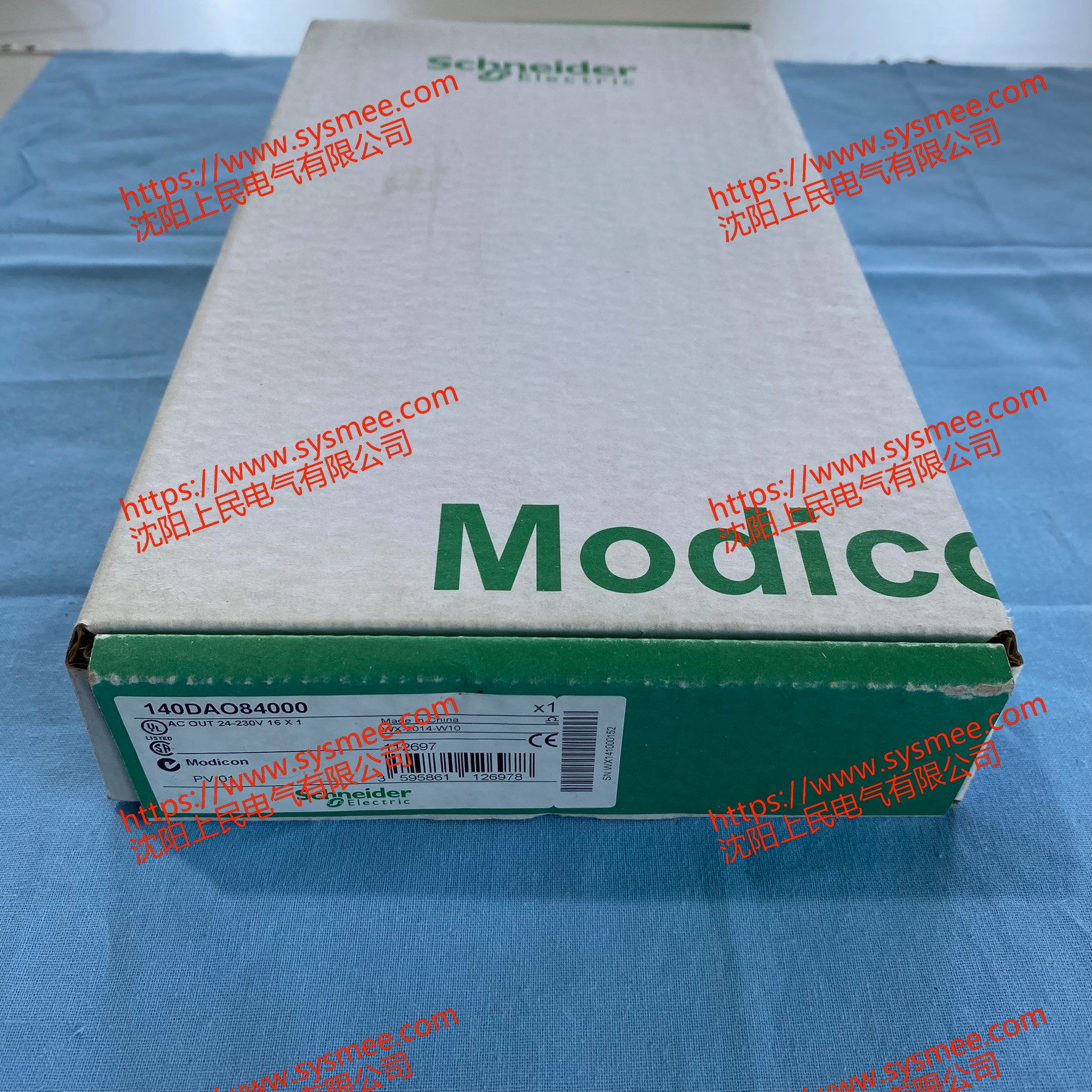

基本信息

• 所属系列：Modicon Quantum 自动化平台

• 产品类型：交流离散量输出模块，主要用于将 PLC 的数字信号转换为交流电压信号，以控制外部设备的开关状态

• 离散量输出数量：拥有 16 个离散量输出通道，可同时控制多个外部设备

性能特点

• 输出电压范围：离散量输出电压为 20...253 V AC，能够满足大多数工业控制场合中交流负载的驱动需求，如控制交流接触器、继电器等

• 负载电流能力：最大负载电流为 4 A rms，每输出在 24...115 V 时可提供 4 A rms 的电流，在 200...230 V 时为 3 A rms，具有较强的带载能力，可驱动较大功率的负载设备

• 快速响应时间：响应时间 <=0.5 ms，无论是从 0 状态到 1 状态，还是从 1 状态到 0 状态，都能快速地实现信号的转换，确保控制的及时性和准确性，适用于对响应速度要求较高的控制系统

• 良好的抗干扰能力：静电放电抗干扰（测试等级：4 kV，接触放电）和（测试等级：8 kV，空气放电）符合 IEC 801-2，抗辐射（测试等级：10 V/m，80...1000 MHz）符合 IEC 801-3，使其在复杂的工业电磁环境中能够稳定可靠地工作，减少因外界干扰而导致的误动作

• 多种保护功能：内部通过 RC 滤波器实现保护，可有效防止过电压、过电流等异常情况对模块造成损坏，提高了模块的可靠性和使用寿命

工作条件

• 工作温度：运行温度范围为 0...60 °C，贮存环境温度范围为 - 40...85 °C，能够适应较为广泛的温度环境，可在不同季节和不同工业场所稳定运行

• 相对湿度：相对湿度为 95% 无冷凝，可在高湿度环境下正常工作，适用于一些潮湿的工业现场

• 工作海拔：工作海拔 <=5000 m，可满足大多数工业现场的海拔高度要求

指示功能

• 配备 1 个绿色 LED 用于指示总线通信进行中，1 个红色 LED 用于检测到外部故障，还有 16 个绿色 LED 用于显示输入状态，方便用户实时了解模块的工作状态和故障信息
