基本信息

• 制造商：Allen-Bradley，属于罗克韦尔自动化旗下产品。

• 产品类型：模拟输入模块。

• 系列：属于1771系列的中IFE系列C版。

性能特点

• 输入通道：具有16个单独输入通道或8个差分输入通道，用户可根据实际需求进行选择和配置，以满足不同的信号采集需求.

• 信号范围：每个通道可配置为多种输入电压和电流信号范围，包括 1 至 5V DC、0 至 5V DC、-5 至 + 5V、-10 至 + 10V DC、0 至 10V DC、4 至 20mA、0 至 20mA 和 - 20 至 + 20mA 等，能够适配各种类型的模拟传感器信号.

• 分辨率：采用12位分辨率，可将模拟信号精确地转换为数字信号，为控制系统提供准确地输入数据.

• 数据格式：支持自然二进制或 BCD 缩放为 +/-9999 数据格式，方便与不同的数据处理系统进行兼容和对接.

• 背板电流：背板电流负载为 750mA，在系统配置时需要考虑其对电源的需求.

• 通道更新时间：8 个通道的通道更新时间为 8 毫秒，36 个通道的通道更新时间为 16 毫秒，能够满足大多数工业过程控制中的实时数据采集要求.

功能与优势

• 兼容性强：可与任何 1771 I/O 机箱兼容安装，便于在现有的罗克韦尔自动化控制系统中进行扩展和升级，保护用户的原有投资.

• 编程简单：使用块传输编程将模拟输入与 PLC 处理器连接，通过块传输指令（如 BTW 和 BTR）来发送和接收模拟数据和指令，易于工程师进行编程和配置，降低了系统开发的难度和成本.

• 故障响应可靠：在输入通信中断时，能够使用默认用户配置自动响应故障，为故障提供可预测且安全的响应，并限制故障的范围，提高了系统的可靠性和稳定性.

• 隔离保护：包含光电隔离功能，可有效保护系统电路免受电气瞬变的影响，增强了系统的抗干扰能力，确保在恶劣的工业环境中稳定运行.

• 输入滤波：具备输入滤波功能，能够降低电噪声，提高输入信号的质量，保证采集到的数据准确可靠.

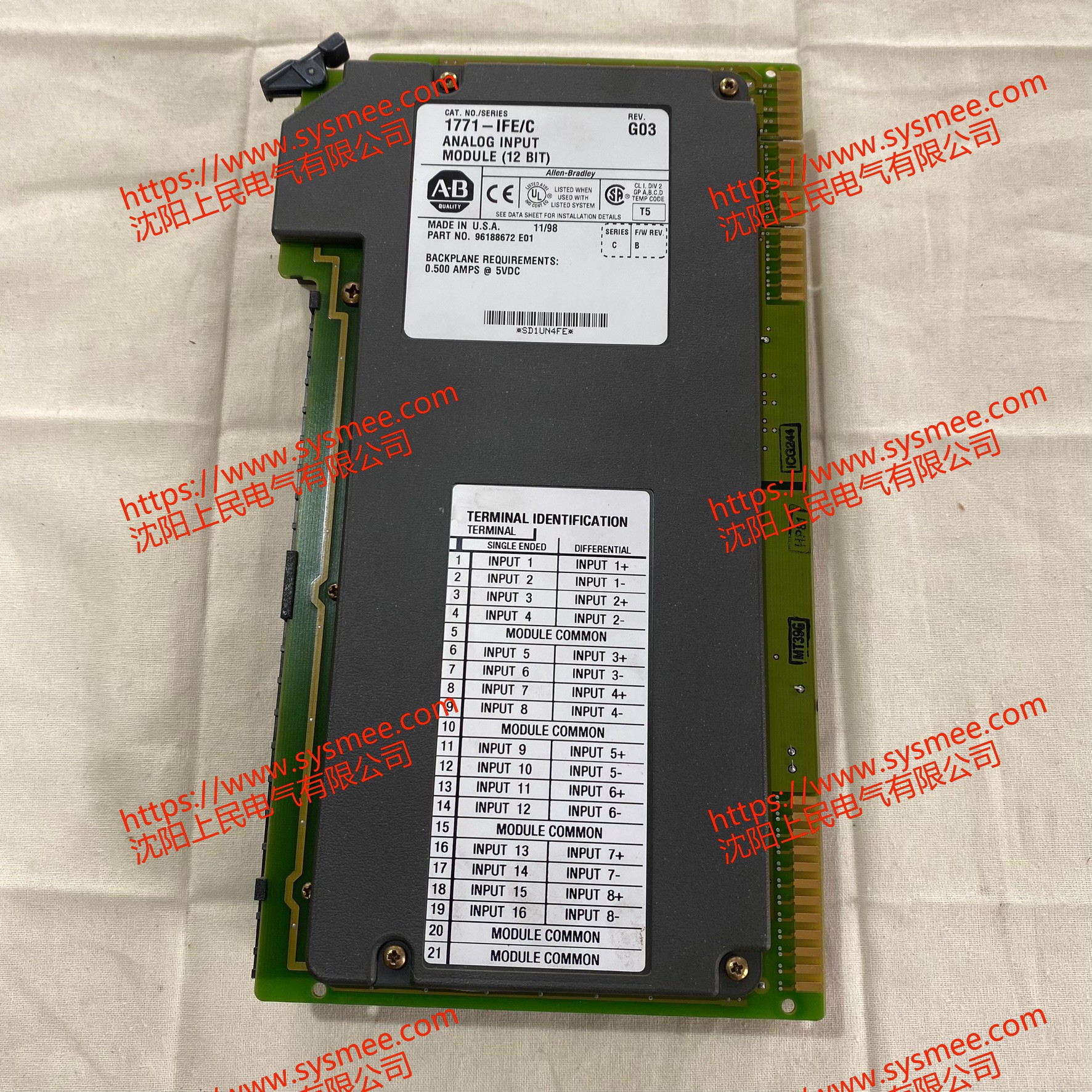

物理特性

• 尺寸：该模块为单槽模块，占据一个标准的 I/O 模块插槽，便于在 I/O 机箱中进行安装和布局.

• 指示灯：在前面板上包含一个绿色 RUN 指示灯和一个红色故障指示灯，方便用户实时了解模块的运行状态和故障信息.

• 接线臂：带有一个 1771-WG 接线臂，在更换模块时无需断开接线，简化了维护工作，减少了因接线而导致的停机时间.

应用领域

由于其具备多种优良特性，Allen-Bradley 罗克韦尔 1771-IFE/C 模拟输入模块可广泛应用于各种工业自动化控制系统中，如石油、火电、核电、新能源、风电、船舶、交通、电力、钢铁等行业，用于测量温度、压力、液位、流量、速度、粘度、浊度、pH、振动、位移等过程变量.
