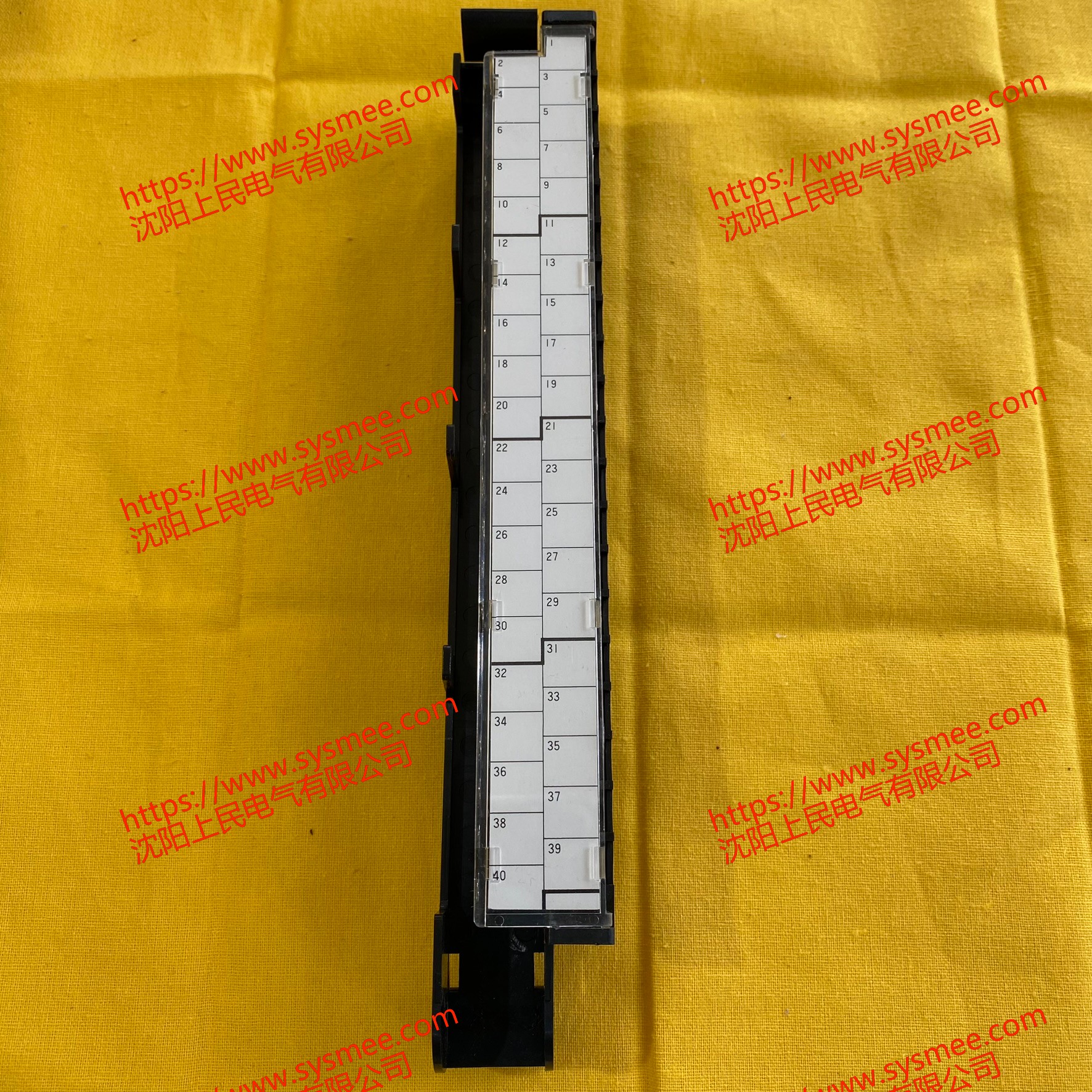

基本信息

• 尺寸与重量：尺寸为 4.5 x 12.4 x 6.3 英寸，重 0.1 公斤或 0.2 磅.

• 所属系列：属于罗克韦尔自动化 PLC-5 系列产品，可与该系列的 I/O 模块配合使用.

性能特点

• 连接点数：配有 16 个 I/O 点和 21 个端子，端子均采用镀金触点，能够确保连接的可靠性和稳定性，减少信号传输中的损耗和干扰.

• 信号延迟：典型的交流信号延迟（关）为 29（±8）ms，典型的直流信号延迟（关）为 30（±7）ms

• 扭矩要求：螺丝扭矩为 7-9 lb*in.

• 保护涂层：具有保护性保形涂层，可适应较为恶劣的工业环境，防止灰尘、湿气等对其造成损害，适用于低电阻应用.

功能与作用

• 连接功能：主要用于在 Allen-Bradley 1771 I/O 模块和工厂布线之间提供灵活且可靠的互连，确保信号的准确传输，方便模块与外部设备的连接.

• 模块固定：其整体的 I/O 底盘具有可摆动操作功能，并且配有整体模块锁定片，在安装和维护过程中，能够方便地打开以进行模块的更换或检修，同时在正常运行时又能确保模块的稳固连接，增强了连接的完整性.

应用领域

• 由于其良好的性能和可靠性，广泛应用于各种工业自动化控制系统中，如制造业、化工、电力、食品饮料、制药等行业，可用于连接各类传感器、执行器、控制器等设备，实现对生产过程的监测和控制 。

• 安装前准备：

• 确认部件完整性：在安装前，需检查 1771WG 接线臂及其相关配件是否齐全，确保无部件缺失或损坏，如端子是否有松动、变形等情况，若有问题应及时更换。

• 选择合适的安装环境：应选择干燥、通风良好且无强烈电磁干扰的环境，避免在潮湿、多尘或高温的地方安装，防止影响其性能和使用寿命，建议环境温度保持在 0℃-60℃，相对湿度在 5%-95%（无冷凝）.

• 准备安装工具：需要准备如螺丝刀等合适的工具，以便进行螺丝的拧紧等操作，螺丝刀的规格要与接线臂上的螺丝匹配，避免因工具不合适导致螺丝损坏。

• 具体安装步骤：

1. 安装到 I/O 机箱：将 1771WG 接线臂的一端对准 I/O 机箱底部的枢轴杆，然后轻轻将接线臂卡入到位，使其能够绕枢轴杆向上摆动.

2. 连接模块与接线臂：在插入或移除模块时，先将接线臂向上摆动，使其与模块的连接部位对齐，然后将模块插入接线臂对应的插槽中，确保模块与接线臂之间的连接紧密、稳固，以保证信号传输的可靠性.

3. 拧紧螺丝固定：使用螺丝刀将螺丝拧紧，以固定接线臂与 I/O 机箱以及模块与接线臂的连接，螺丝的扭矩应控制在 7-9 lb*in，避免螺丝过紧或过松，过紧可能导致部件损坏，过松则可能使连接不牢固.

4. 连接外部布线：将工厂布线的导线逐一连接到 1771WG 接线臂的 21 个镀金端子上，按照接线图或相关标准进行正确的接线，确保导线连接牢固，避免虚接现象，以防止信号中断或不稳定.

• 安装注意事项 ：

• 断电操作：在安装或拆卸 1771WG 接线臂以及与之相连的 I/O 模块时，必须先切断 I/O 机箱和现场布线的电源，防止发生触电事故或因误操作导致设备损坏。

• 避免静电损坏：在操作过程中，应注意防止静电对电子元件的损害，可佩戴防静电手环等设备，避免因静电放电而损坏接线臂或模块内的敏感元件。

• 检查连接可靠性：安装完成后，需仔细检查所有的连接部位，包括接线臂与机箱、模块与接线臂、导线与端子等的连接是否牢固可靠，如有松动应及时重新连接并拧紧。
