基本参数

• 尺寸：外壳直径为 40mm，中空轴内径为 8mm.

• 分辨率：5000 脉冲 / 转（5000 p/r），意味着每旋转一圈，编码器会输出 5000 个脉冲信号，从而能够精确地测量旋转角度和位置.

• 最大响应频率：300kHz，即编码器能够快速地对旋转运动做出响应并输出相应的脉冲信号，适用于较高转速的应用场合.

• 最大允许转速：5000rpm，表明该编码器在每分钟 5000 转的转速下仍能正常工作.

• 启动力矩：最大 50gf.cm（约 0.0049N.m），这是使编码器轴开始旋转所需的力矩.

电气特性

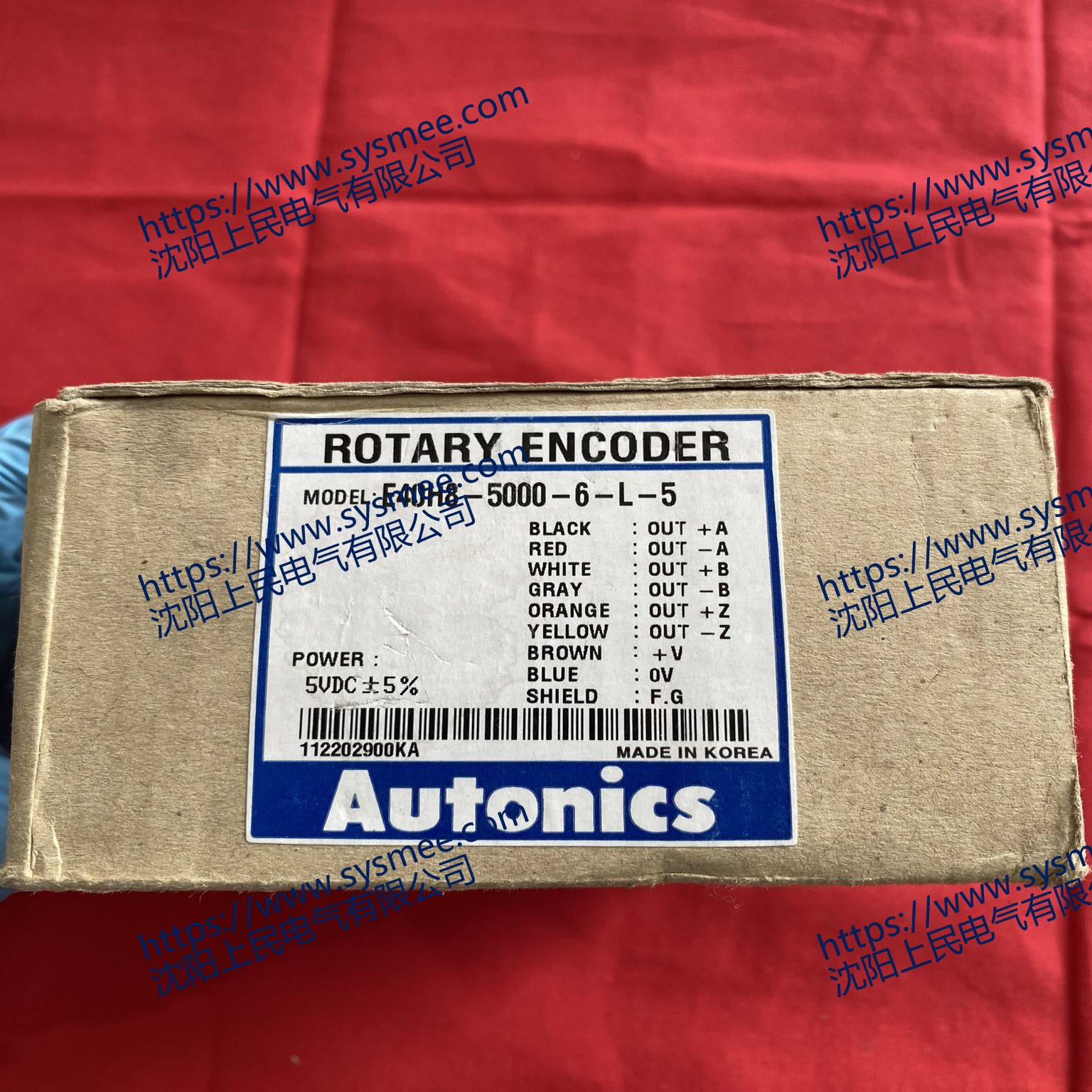

• 电源电压：5VDC±5％，需要提供稳定的 5 伏直流电源来确保编码器的正常运行，电源电压的波动范围应控制在 ±5％以内.

• 输出相位：A、A-、B、B-、Z、Z-，这些输出信号可以用于确定旋转方向、测量转速以及进行位置控制等.

• 控制输出：采用线驱动输出方式，具有较强的抗干扰能力，能够在较长距离内传输稳定的信号，适用于复杂的工业环境.

机械特性

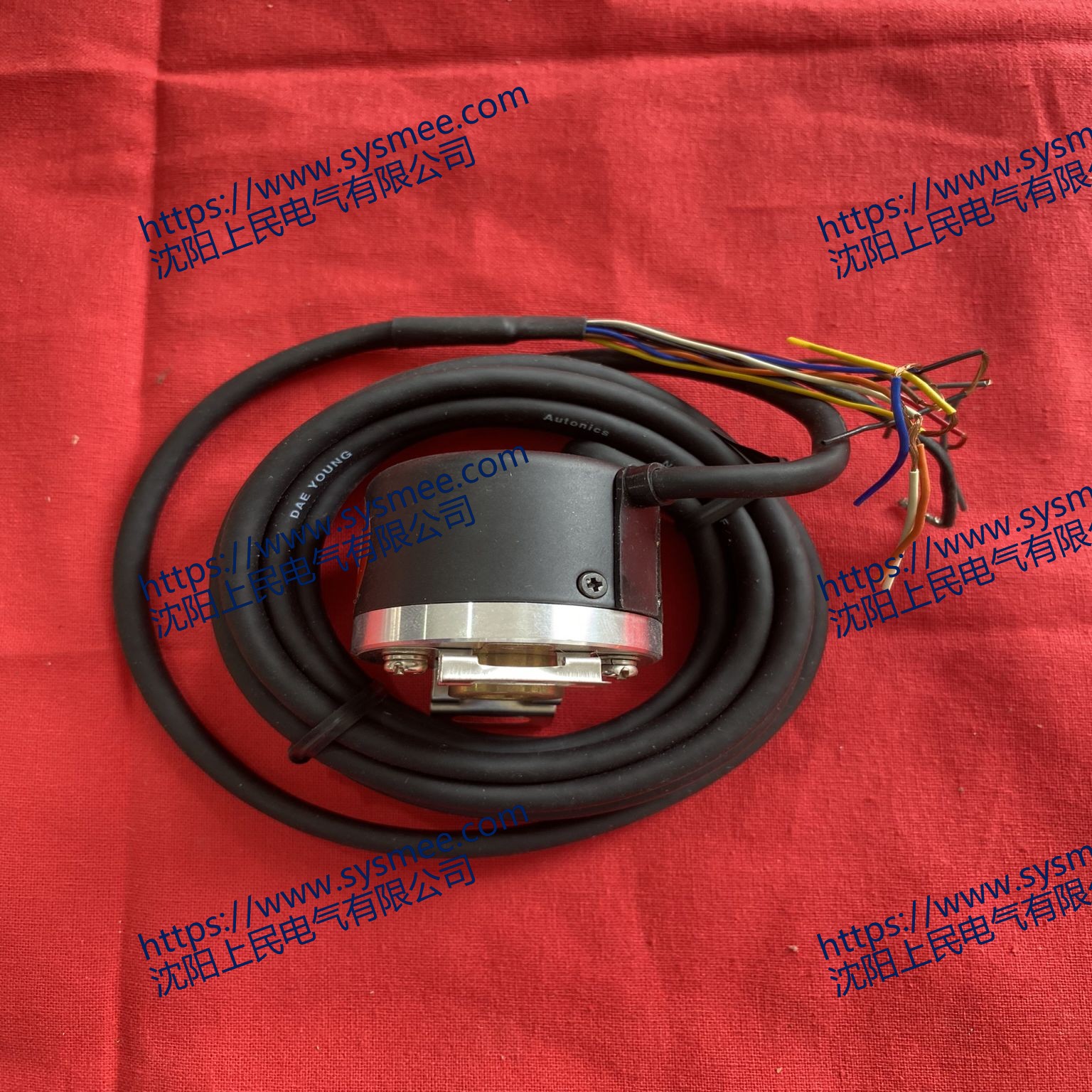

• 轴型：中空轴型，这种轴型的优点是易于安装在狭窄或有限的空间内，并且能够减小轴的惯性力矩，使设备的旋转惯量最小化，从而提高系统的响应速度和控制精度.

• 防护等级：IP50，能够防止灰尘和水的侵入，但不能完全防止水的喷射，适用于一般工业环境下的应用.

•

环境特性

• 工作温度范围：-10℃~70℃，在这个温度范围内，编码器能够稳定可靠地工作，超出此范围可能会影响其性能和寿命.

• 存储温度范围：-25℃~85℃，在不使用时，编码器应存储在该温度范围内，以保证其性能不受影响.

• 环境湿度：工作时环境湿度为 35%~85% RH，存储时为 35%~90% RH，应避免在过于潮湿或干燥的环境中使用和存储编码器，以免影响其性能和寿命.

应用领域

• 自动化生产线：用于监测和控制传送带、机械臂等设备的旋转运动，实现精确的位置控制和速度调节，确保生产线的高效稳定运行 。

• 数控机床：精确测量机床主轴和坐标轴的旋转角度和位置，为数控系统提供准确的反馈信号，保证加工精度和质量。

• 机器人：在机器人的关节部位安装该编码器，可实时监测关节的运动状态，实现精确的动作控制和轨迹规划，提高机器人的操作精度和灵活性。

• 纺织机械：用于纺织设备中的罗拉、锭子等旋转部件的转速测量和位置控制，保证纺织工艺的稳定性和产品质量的一致性 。

• 包装机械：监测包装设备中各种旋转轴的运动，实现包装材料的精确输送和定位，提高包装效率和包装质量 。

•
