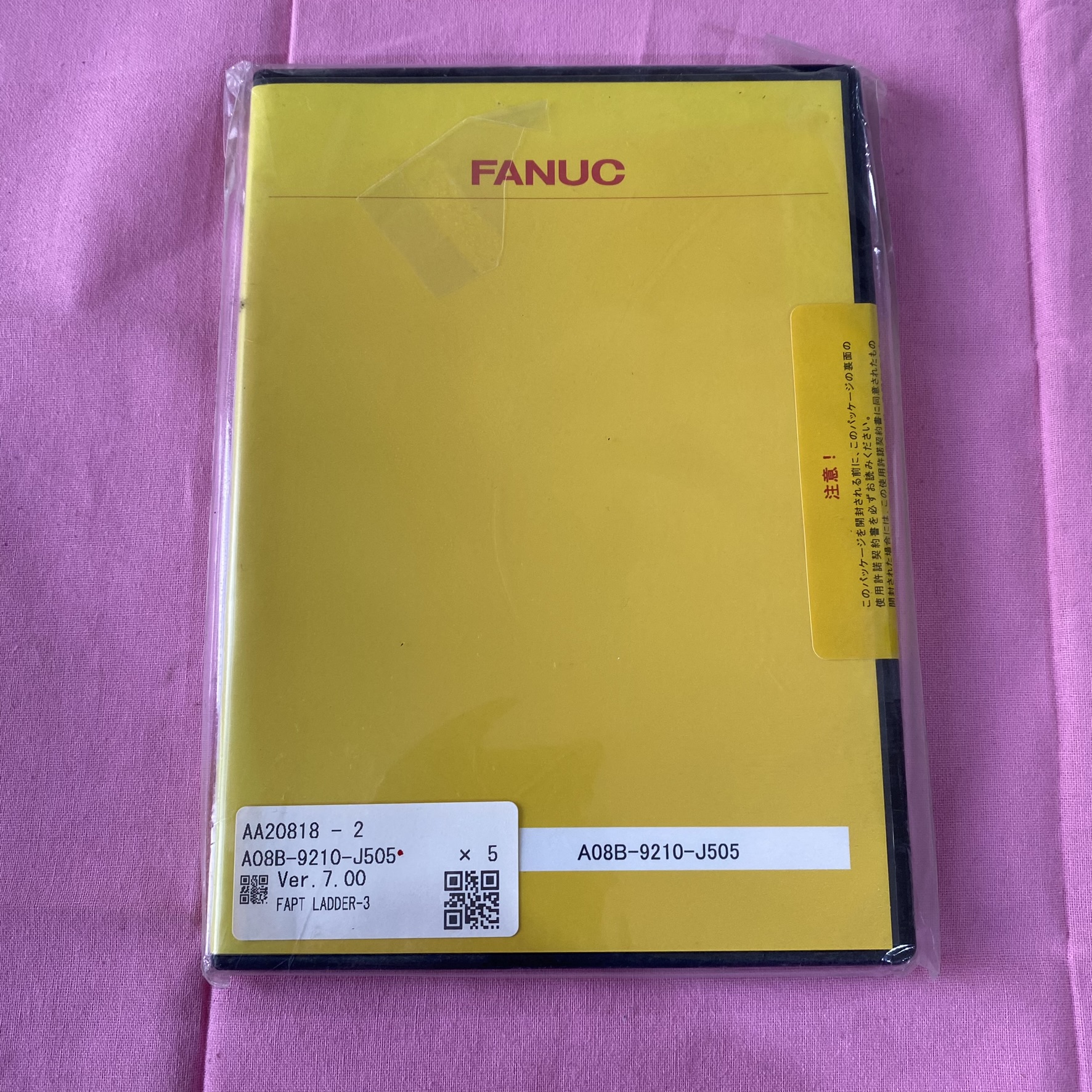

FAPT LADDER-Ⅲ 可用于 FANUC PLC 的编程，支持离线设计和在线调试等功能，能帮助编程人员高效、精准地进行 PLC 编程。A08B-9210-J505 通常以软盘包形式提供，例如配置规格为 A08B-9210-J505#ZZ07 时，用户需将盘 （A08B-9210-J505#ZZ07-1）插入软驱进行安装。该软件兼容 XP 和 Win7 系统。

一、基础编程功能

1. 梯形图编辑

• 图形化编程：支持标准 IEC 61131-3 梯形图（LD）语言，通过拖放继电器、线圈、触点等元素快速构建逻辑电路。

• 指令集支持：涵盖基本逻辑指令（AND/OR/NOT）、定时器（TMR）、计数器（CNT）、数据处理指令（MOV、ADD、SUB）等，满足复杂控制需求。

• 结构化编程：支持子程序（SUB）、中断程序（INT）和功能块（FB），提高代码复用性。

2. 符号表管理

• 变量映射：将 FANUC 系统内部地址（如 X/Y/M/S/T）映射为自定义符号名（如 "START_BUTTON"、"MOTOR_RUN"），增强程序可读性。

• 数据类型定义：支持位（Bit）、字节（Byte）、字（Word）、双字（DWord）等数据类型，方便数据处理。

二、系统集成功能

1. FANUC CNC 集成

• 系统信号访问：直接访问 CNC 内部信号（如急停、进给保持、轴状态），实现机床动作与 PLC 逻辑的同步控制。

• PMC 参数设置：配置 FANUC 可编程机床控制器（PMC）的基本参数（如 I/O 点数、定时器 / 计数器数量）。

2. I/O 模块配置

• 硬件映射：定义 I/O 模块地址分配，支持 FANUC I/O Link、Profibus、DeviceNet 等现场总线协议。

• 故障诊断：通过 I/O 状态监控功能，实时检测传感器、执行器的信号状态，快速定位硬件故障。

三、调试与诊断工具

1. 在线监控

• 实时梯形图显示：运行时高亮显示当前激活的逻辑路径，直观跟踪程序执行流程。

• 变量监视：设置 Watch 窗口实时查看指定变量（如计数器值、定时器剩余时间）的变化。

2. 故障诊断

• 报警日志：记录系统报警信息（如超程、驱动器故障），并关联对应的 PLC 逻辑，快速定位故障点。

• 信号追踪：支持信号波形记录功能，分析信号时序关系，排查时序逻辑错误。

3. 仿真测试

• 离线仿真：内置仿真器，无需连接实际 CNC 即可验证程序逻辑，减少停机调试时间。

• 强制输入：在仿真模式下手动设置输入信号（如按钮、传感器状态），测试程序响应。

四、程序管理与维护

1. 版本控制

• 程序备份：支持程序导入 / 导出功能，方便版本迭代管理和设备间程序复制。

• 比较功能：对比不同版本程序的差异，快速识别修改内容。

2. 文档生成

• 自动生成报表：生成 I/O 分配表、符号表、程序说明等文档，便于维护人员理解系统架构。

•

五、高级功能（需特定授权）

1. 网络通信

• 以太网连接：通过 FOCAS 协议实现与上位机的通信，支持远程监控和程序上传 / 下载。

• FTP/SFTP 支持：直接从编程软件上传 PLC 程序到 CNC，或从 CNC 下载程序备份。

2. 宏指令编程

• 自定义功能块：创建用户自定义宏指令，简化重复逻辑的编写，提高编程效率。

六、适用场景

1. 机床控制逻辑开发：设计 CNC 机床的启动 / 停止、刀具交换、轴运动控制等基础逻辑。

2. 自动化生产线集成：将 FANUC 机器人与 CNC 设备通过 PLC 逻辑协同控制，实现自动化加工流程。

3. 设备故障诊断：利用实时监控和报警功能，快速定位并排除机床运行中的电气故障。

七、使用注意事项

1. 系统兼容性：需确认软件版本与 CNC 型号匹配（如 0i-D 系列需使用较新版本）。

2. 授权管理：部分高级功能（如网络通信）需额外授权许可。

3. 安全机制：在调试涉及机床动作的程序时，建议先断开动力电源，避免意外启动。
