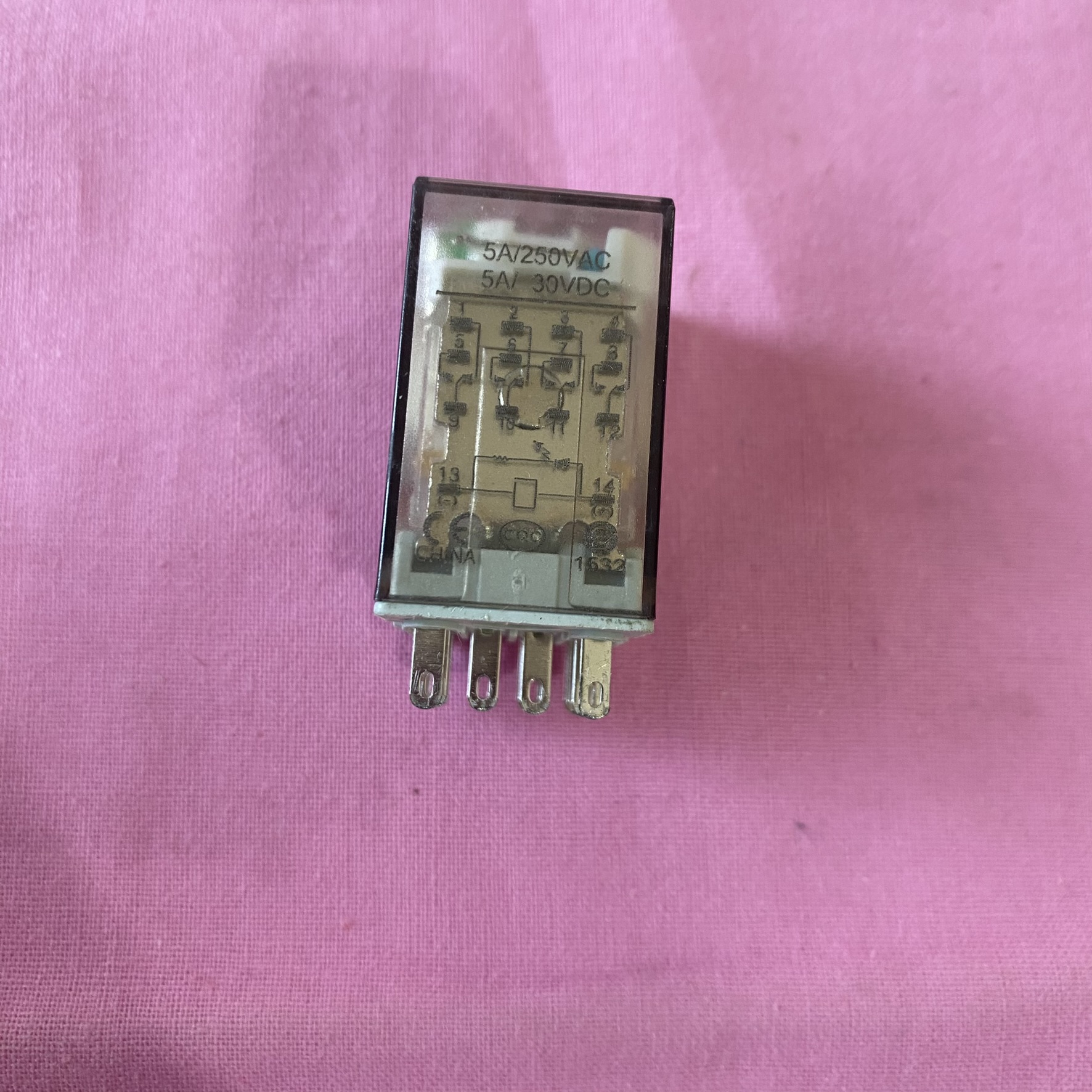

• 基本信息：该继电器控制电压为直流 48V，触点负载为 5A，具备 LED 指示灯、机械指示窗和测试按钮。

• 产品特点：GR 系列继电器体积小巧，额定容量高，适用于空间受限的场合，同时保持较高的电流处理能力。该继电器标配测试按钮和机械指示窗，方便操作人员在不实际触发电路的情况下，快速检查继电器是否正常工作。此外，产品符合 CE 及 CQC 认证，保证了安全性和可靠性。

• 技术参数：额定负载（阻性）为 5A 250VAC/30VDC，最大开关容量为 1250VA/150W。触点材料为银合金，接触电阻≤100mΩ（1A 6VDC），动作时间和释放时间在额定电压下最大为 20ms。绝缘电阻为 1000MΩ（500VDC），同极触点之间、异极触点之间介质耐压为 1000VAC 1min，触点与线圈之间为 2000VAC 1min。振动频率为 10Hz-55Hz，双振幅 1mm，抗冲击性能为 100m/s²。机械寿命为 1000 万次，电气寿命为 100 万次，工作环境温度为 - 55℃-70℃，湿度为 30%-85% RH。

• 工业自动化：可用于工业自动化控制中的温度 / 湿度控制系统、输送系统等，实现对电机、电磁阀、加热器等设备的控制，适配石化、钢铁、机械制造等行业。

• 电力系统：在电力系统中，可用于输变电系统的电路保护、信号转换等，确保电力系统的稳定运行。

• 机械设备：适用于各种工业机械，如剪式升降台、机床等，可对机械设备的运行状态进行监测和控制，实现设备的启停、限位保护等功能。

• 交通运输：在汽车电子中，可用于车辆位置检测与动力系统控制等；在船舶与海洋平台中，可用于防腐蚀连接器、防水型传感器的控制，适配潮湿盐雾环境。

• 楼宇控制：可应用于电梯控制系统、智能楼宇电力管理等，实现对楼宇设备的自动化控制和能源管理。

• 新能源：在风电、光伏系统中，可用于系统的控制和保护，符合绿色工厂标准。

• 物流设施：可应用于堆垛机、分拣线等物流设施中，实现对物流设备的自动化控制，提高物流运作效率

•

一、核心结构组成

1. 电磁系统

• 包括线圈（DC48V 供电）、铁芯和衔铁。线圈通电后产生磁场，吸引衔铁动作；断电后磁场消失，衔铁在弹簧力作用下复位。

2. 触点系统

• 包含常闭触点（NC） 和常开触点（NO），通常为银合金材质（耐磨、导电性好）。触点的通断状态由衔铁的运动控制。

3. 辅助结构

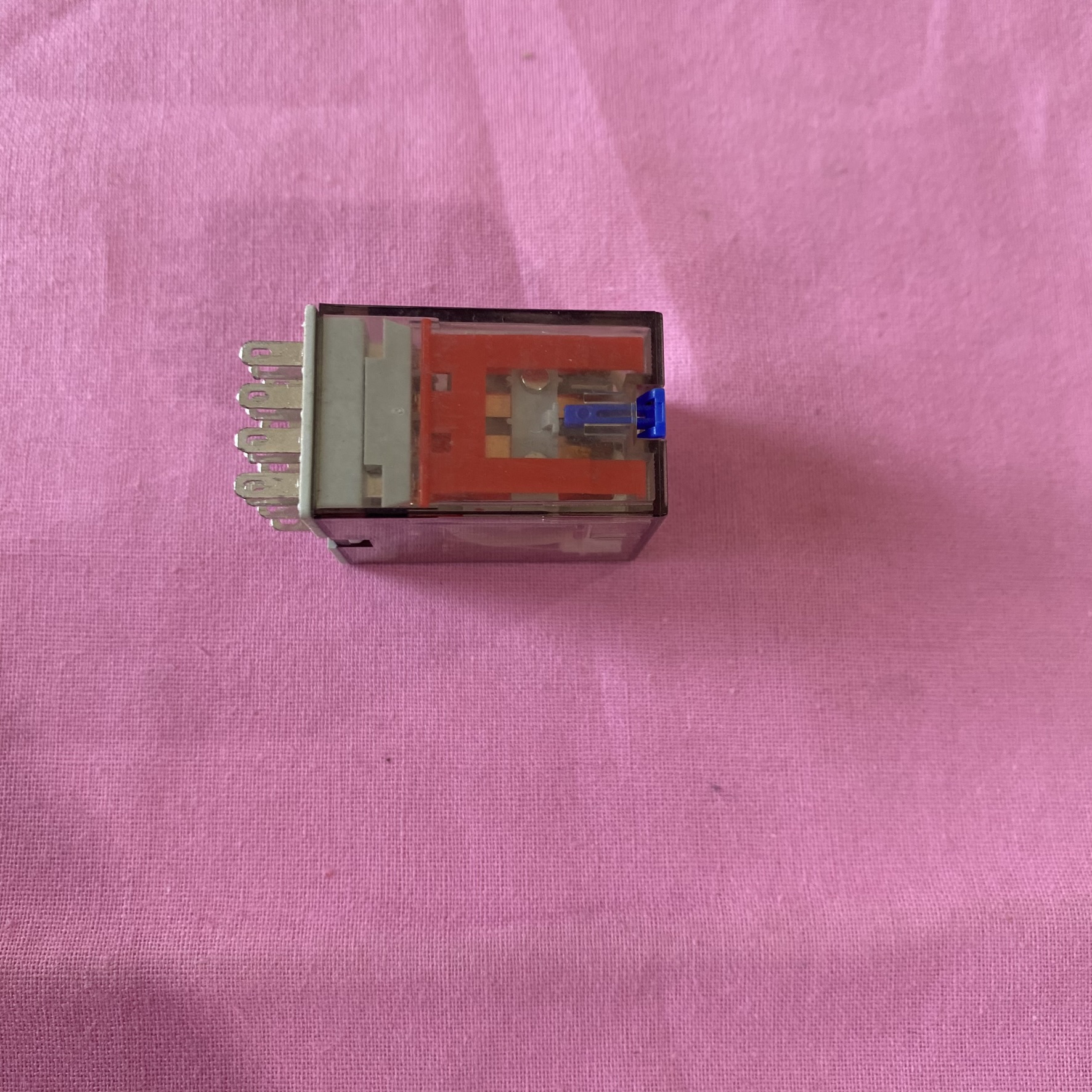

• 机械指示窗（显示触点状态）、测试按钮（手动触发触点动作）、LED 指示灯（显示线圈是否通电）。

二、工作流程

1. 初始状态（线圈未通电）

• 线圈无电流通过，无磁场产生，衔铁在复位弹簧的作用下保持初始位置。

• 此时常闭触点（NC）处于闭合状态，常开触点（NO）处于断开状态，电路按初始设定导通或断开。

2. 触发状态（线圈通电）

• 当外部电路向线圈输入 DC48V 直流电压时，线圈产生电磁力，吸引衔铁克服弹簧力向铁芯运动。

• 衔铁带动触点机构动作：常闭触点（NC）断开，常开触点（NO）闭合，实现电路的切换（如切断原电路、接通新电路）。

• 同时，LED 指示灯亮起，机械指示窗显示 “动作” 状态，直观反馈继电器工作状态。

3. 复位状态（线圈断电）

• 切断线圈的 DC48V 供电后，电磁力消失，衔铁在弹簧力作用下复位。

• 触点系统恢复初始状态：常闭触点闭合，常开触点断开，电路回到初始状态。

三、核心作用：信号隔离与功率放大

• 隔离功能：线圈电路（控制端，小电流）与触点电路（负载端，大电流）在电气上完全隔离（绝缘电阻≥1000MΩ），可避免控制端与负载端的电压 / 电流干扰，保护控制电路（如 PLC、传感器）。

• 放大功能：线圈仅需较小电流（通常 mA 级）即可驱动，而触点可承载最大 5A 电流（250VAC/30VDC），实现 “小信号控制大功率设备”（如电机、加热器、电磁阀等）。

四、典型应用场景中的原理体现

• 当温度传感器检测到温度超过阈值时，PLC 向 GR-4C-DC48V 的线圈输出 DC48V 信号，线圈通电→衔铁动作→常开触点闭合→接通冷却风扇的电源，风扇启动降温。

• 当温度降至正常范围，PLC 切断线圈供电→衔铁复位→常开触点断开→风扇停止运行
