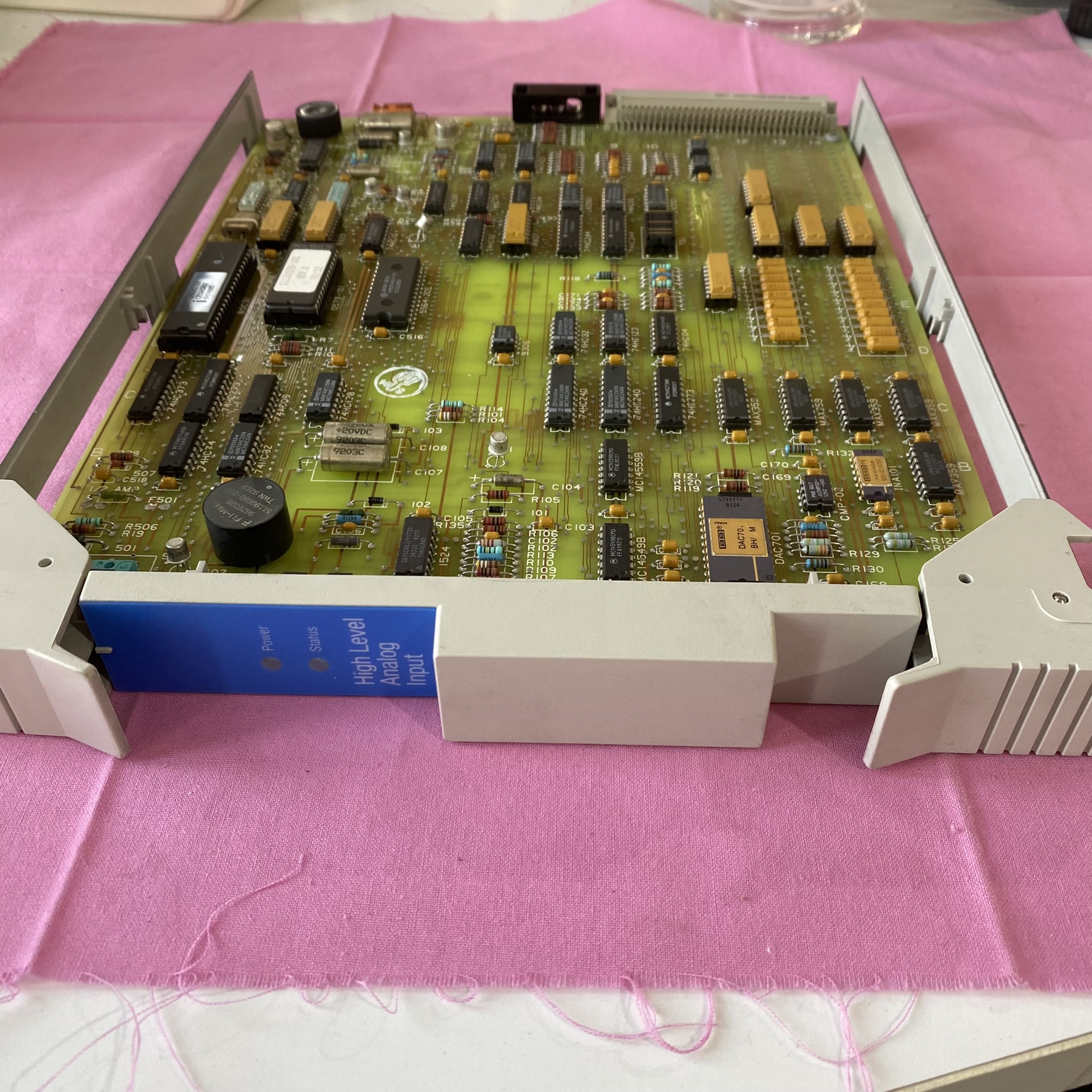

该处理机具有 16 个输入通道，可用于工业自动化控制系统中，对模拟量信号进行采集和处理，将模拟信号转换为数字信号，以便控制器进行分析和处理。它适用于能源、电气及自动化等行业

1. 信号采集异常（数值不准、跳变或无输出）

• 现象：
  采集的模拟量信号（如温度、压力、流量）与实际值偏差大，或数值无规律跳变；部分通道无信号输出，显示 “0” 或固定值。

• 常见原因：

• 通道模块损坏：16 个输入通道独立工作，单个通道的信号调理电路（如运算放大器、滤波电容）老化或烧毁，会导致该通道失效。

• 接线错误或接触不良：信号线缆松动、接线端子氧化，或正负极接反（如 4~20mA 电流信号接反），导致信号传输中断或衰减。

• 量程不匹配：输入信号范围（如 0~10V、4~20mA）与处理机通道的预设量程不符（如通道设为 0~5V，实际输入 10V 导致过载）。

• 滤波参数设置不当：工业环境中高频干扰（如电机、变频器）未被有效过滤，导致信号杂波叠加，数值跳变。

• 排查方法：
  用万用表检测输入信号是否正常；更换故障通道的信号线或端子；通过配置软件核对通道量程设置；增加外部滤波电路或调整处理机内部滤波参数。

2. 电源相关故障

• 现象：
  处理机无法启动，指示灯不亮；启动后频繁重启或死机；所有通道信号丢失。

• 常见原因：

• 电源电压异常：输入电源（通常为 DC 24V 或特定范围，以手册为准）过压（如超过额定值 15%）烧毁电源模块，或欠压（如低于额定值 20%）导致供电不足。

• 电源纹波过大：工业电源滤波不良，高频纹波干扰处理机内部数字电路，导致逻辑混乱。

• 电源接口接触不良：电源插头松动或针脚氧化，导致供电时断时续。

• 排查方法：
  用示波器检测电源电压和纹波（纹波需≤100mV 峰峰值）；更换符合规格的稳压电源；清洁电源接口并紧固插头。

3. 通信故障（与控制器 / 上位机无法交互）

• 现象：
  处理机采集的数据无法上传至控制器或上位机；上位机无法下发配置指令；通信指示灯（如 RX/TX）常灭或闪烁异常。

• 常见原因：

• 通信协议不匹配：处理机与控制器的通信协议（如 Modbus、霍尼韦尔专用协议）或波特率、校验位设置不一致。

• 通信线缆故障：信号线断路、短路，或屏蔽层未接地导致电磁干扰，信号传输中断。

• 通信接口损坏：RS485/RS232 接口芯片（如 MAX485）因静电或浪涌击穿，导致通信失效。

• 排查方法：
  核对通信参数（协议、波特率、地址）；用万用表检测线缆导通性，更换屏蔽双绞线并确保屏蔽层单端接地；更换通信接口模块（需专业人员操作）。

•

4. 环境干扰导致的故障

• 现象：
  信号漂移（如温度信号随环境电磁干扰增强而偏移）；处理机无规律死机或复位。

• 常见原因：

• 电磁干扰（EMI）：安装位置靠近强电设备（如变频器、高压电缆），电磁耦合干扰模拟信号和数字电路。

• 温湿度超标：环境温度超过 - 40℃~+85℃（典型范围），导致元件性能漂移；湿度超标（＞95% 且冷凝）引发电路板短路。

• 粉尘与腐蚀：粉尘堆积导致散热不良，腐蚀性气体（如化工环境）腐蚀电路板焊点或元件引脚。

• 排查方法：
  远离强干扰源，信号线与动力线分开敷设（间距≥30cm）；加装散热风扇或温控装置；定期清洁处理机，在腐蚀环境中使用防护外壳。

5. 硬件老化或物理损坏

• 现象：
  通道信号线性度变差（如低量程准确、高量程偏差大）；指示灯损坏；外壳或接口开裂。

• 常见原因：

• 元件老化：精密电阻、电容、ADC 芯片长期使用后参数漂移，导致信号转换精度下降。

• 机械损伤：运输或安装过程中振动、撞击，导致内部焊点脱落或 PCB 板变形。

• 静电击穿：未接地操作导致静电损坏 CMOS 元件（如数字逻辑芯片）。

• 排查方法：
  校准通道线性度（通过专用软件或标准信号源）；更换老化元件或指示灯；检查 PCB 板有无物理损伤，必要时更换处理机
