该模块通常用于工业自动化控制系统中，负责采集脉冲信号，并将其转换为系统能够处理的数字信号，以便进行后续的分析、控制和监测等操作。

• 信号采集异常

• 脉冲信号丢失：模块无法采集到输入的脉冲信号，或部分脉冲信号未被记录。这可能是由于输入信号线松动、接触不良，导致信号传输中断；也可能是模块的脉冲输入通道出现故障，如内部电路元件损坏。

• 信号计数错误：采集到的脉冲信号计数不准确，与实际输入的脉冲数量不符。原因可能是模块的计数电路存在问题，或者是受到外部电磁干扰，导致脉冲信号出现误判。

• 信号频率测量偏差：对于需要测量脉冲信号频率的应用，模块测量出的频率值与实际频率存在较大偏差。这可能是模块的频率测量算法出现问题，或者是输入信号的幅度、占空比等参数不符合模块的要求。

• 电源故障

• 模块无法通电：电源指示灯不亮，模块无法正常启动。可能是电源输入线路断路、短路，或者是电源模块损坏，无法提供稳定的工作电压。

• 电源电压不稳定：模块虽然能够启动，但工作时电源指示灯闪烁，模块运行不稳定。这可能是外部电源电压波动较大，或者是电源模块的稳压性能不佳。

• 通信故障

• 与控制系统无法通信：模块与上级控制系统（如 PLC、DCS 等）之间无法建立通信连接，导致采集到的数据无法上传，控制指令也无法下达。可能是通信线路连接错误、通信接口损坏，或者是通信协议设置不匹配。

• 通信数据错误：通信过程中出现数据错误、丢失或乱码等情况。原因可能是通信线路受到电磁干扰，或者是模块与控制系统之间的通信速率、校验方式等参数设置不一致。

• 硬件故障

• 模块过热：模块表面温度过高，可能会导致内部元件损坏。这可能是由于模块安装在通风不良的位置，或者是模块长时间工作在高负荷状态下，散热不良。

• 内部元件损坏：模块内部的电子元件，如芯片、电容、电阻等，可能会由于老化、过电压、过电流等原因而损坏，导致模块无法正常工作。

• 配置错误

• 一、通过指示灯状态初步判断

• 模块通常配备电源灯（PWR）、运行灯（RUN）、通信灯（COMM）等指示灯，可通过其状态快速定位故障方向：
•


• 电源灯不亮：
  说明模块未通电，可能是电源线路故障（断路、短路）、电源电压异常（未达额定值）或模块电源接口损坏。

• 电源灯亮但运行灯不亮 / 闪烁异常：
  模块通电但未正常启动，可能是内部程序错误、固件损坏或核心硬件（如 CPU）故障。

• 通信灯不亮 / 闪烁无规律：
  与控制系统的通信异常，可能是通信线路故障、协议参数不匹配或通信接口损坏。

•

• 二、按故障现象分类排查

• 1. 信号采集类故障（脉冲丢失、计数错误、频率偏差）

• 故障现象：上位机显示脉冲计数为 0、计数远低于实际值、数值跳变或频率测量偏差大。

• 排查步骤：

• 滤波时间是否过短（导致杂波误判为脉冲）或过长（导致真实脉冲丢失）；

• 计数模式（递增 / 递减、单脉冲 / 双脉冲）是否与信号源匹配；

• 量程设置是否覆盖实际信号频率范围。

• 断开模块电源，检查脉冲输入端子（如 IN1、IN2）接线是否松动、氧化，用万用表测量线路导通性，更换破损的屏蔽双绞线。

• 确认信号线屏蔽层是否单端接地（接地电阻≤4Ω），避免电磁干扰导致信号失真。

• 检查信号源：
  用示波器或信号发生器检测前端脉冲信号（如编码器、流量计输出），确认信号幅度（通常 5~24V）、频率、占空比是否符合模块要求（参考手册），排除信号源本身故障。

• 检查接线与线路：

• 测试通道是否损坏：
  将正常信号源接入其他备用通道，若备用通道正常，说明原通道损坏；若所有通道均异常，可能是模块内部信号调理电路（如滤波芯片、运放）故障。

• 检查参数配置：
  通过配置软件（如霍尼韦尔专用工具）查看模块参数：

• 2. 电源类故障（无法通电、运行不稳定）

• 故障现象：模块无反应、频繁重启或信号采集时好时坏。

• 排查步骤：

• 测量电源电压：
  用万用表检测模块电源输入端电压，确认是否在额定范围（通常 DC 24V±10%），排除外部电源过压、欠压或波动过大（如接在大功率设备同一回路）。

• 检测电源纹波：
  用示波器测量电源输出纹波，若纹波超过 50mV 峰峰值，说明电源滤波不良，需加装滤波器或更换稳压电源。

• 检查电源接口：
  观察电源插头是否松动、针脚是否弯曲，用替换法（更换同规格电源）排除电源本身故障，若替换后正常，说明原电源损坏；反之则可能是模块电源接口或内部电源电路故障。

• 3. 通信类故障（数据不上传、指令无响应）

• 故障现象：上位机无法读取模块数据、显示 “通信超时” 或数据乱码。

• 排查步骤：

• 用万用表检测通信线（如 RS485 总线）的 A、B 线是否短路、断路，屏蔽层是否接地。

• 更换备用通信线，若故障消失，说明原线路损坏。

• 检查通信线路：

• 核对通信参数：
  通过配置软件确认模块的通信协议（如 Modbus RTU）、波特率（如 9600bps）、从站地址、校验位（奇 / 偶 / 无）是否与控制系统一致，参数不匹配会导致通信失败。

• 测试通信接口：
  将模块接入正常通信的同型号设备回路，若仍无法通信，可能是模块通信芯片（如 MAX485）损坏；若其他设备也无法通信，需排查控制系统接口或总线故障。

• 4. 硬件与环境类故障（过热、元件损坏）

• 故障现象：模块表面温度过高（超过 70℃）、指示灯烧毁、信号突然中断且无法恢复。

• 排查步骤：

• 检查散热与环境：
  确认模块安装位置通风良好，无粉尘堆积，环境温度是否超过额定范围（通常 - 40~+70℃），高温会导致元件性能漂移或烧毁。

• 检查内部硬件：
  断电后拆开模块外壳（需专业人员），观察电路板是否有鼓包电容、烧痕电阻、松动焊点，用万用表测量关键元件（如电源芯片、信号隔离器）的阻值，判断是否损坏。

• 三、利用工具与替换法精准定位

• 信号发生器 / 示波器：模拟标准脉冲信号输入模块，若模块仍无法正确计数，说明模块本身故障；若计数正常，说明前端信号源或线路问题。

• 替换法：用同型号备用模块替换故障模块，若故障消失，确认原模块损坏；若故障依旧，说明是外部线路、电源或系统配置问题。

• 软件诊断：通过霍尼韦尔专用诊断工具（如 TDC3000 系统诊断软件）读取模块内部日志，查看是否有 “通道故障”“通信超时”“电源异常” 等报警信息，辅助定位故障点

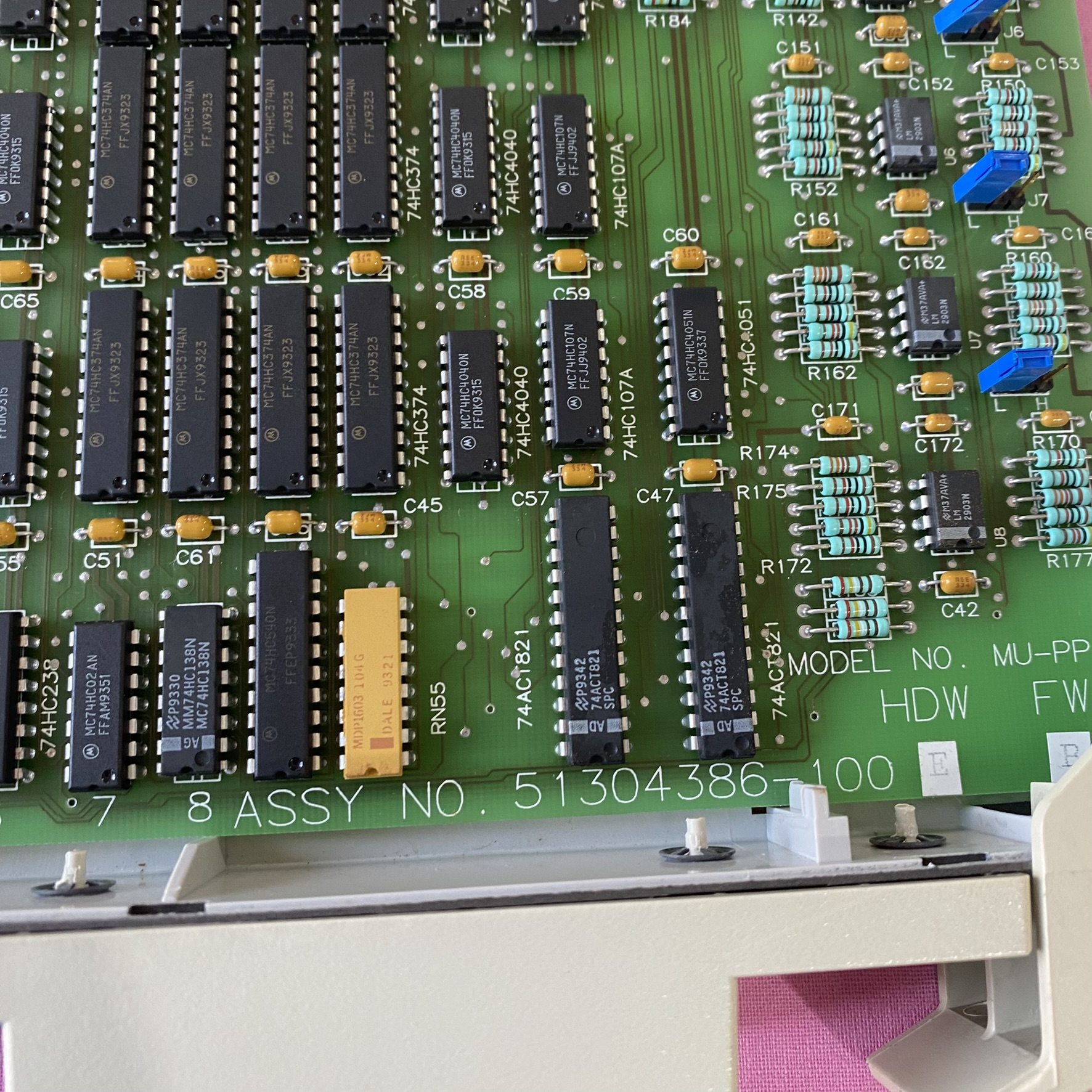

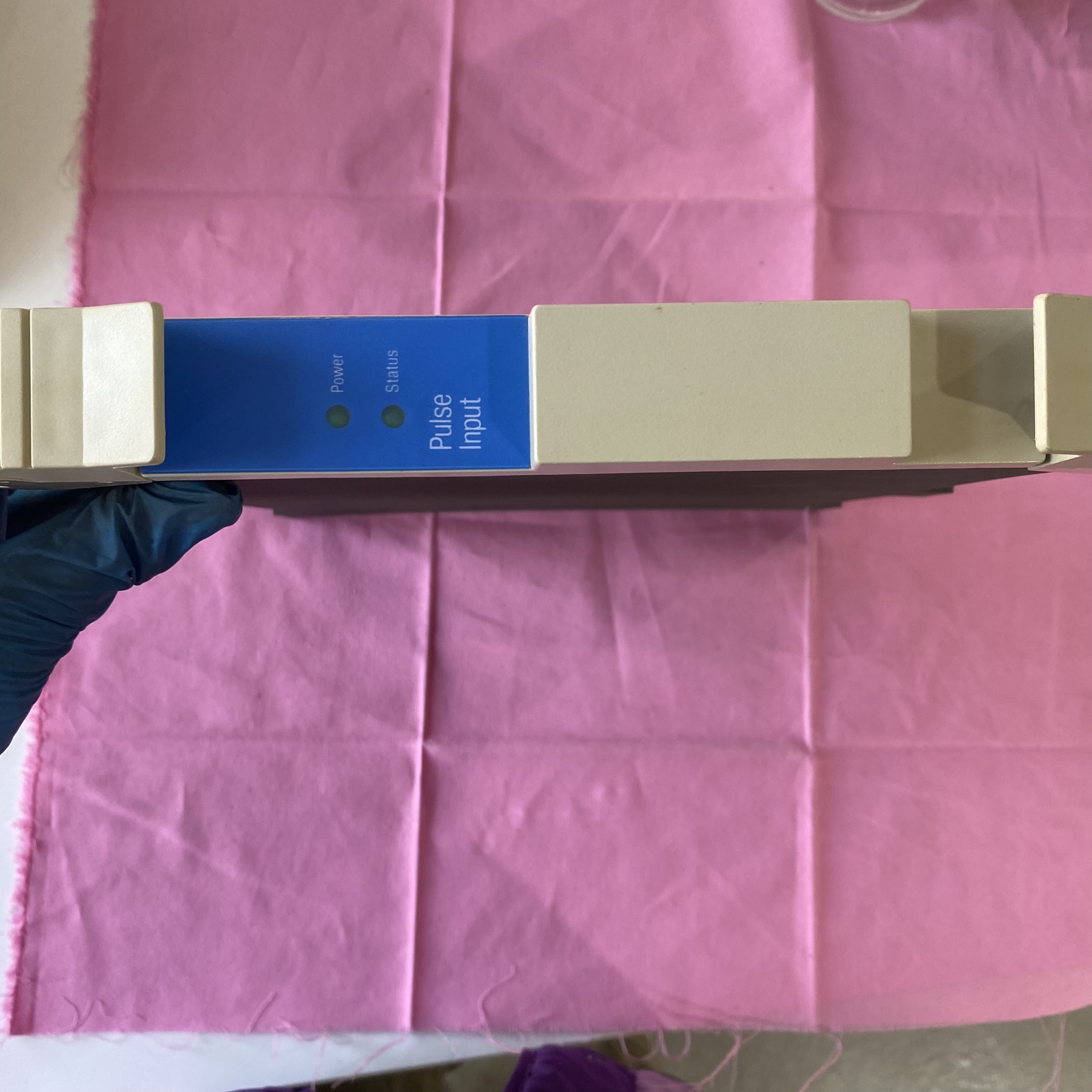

• 51304386-100
