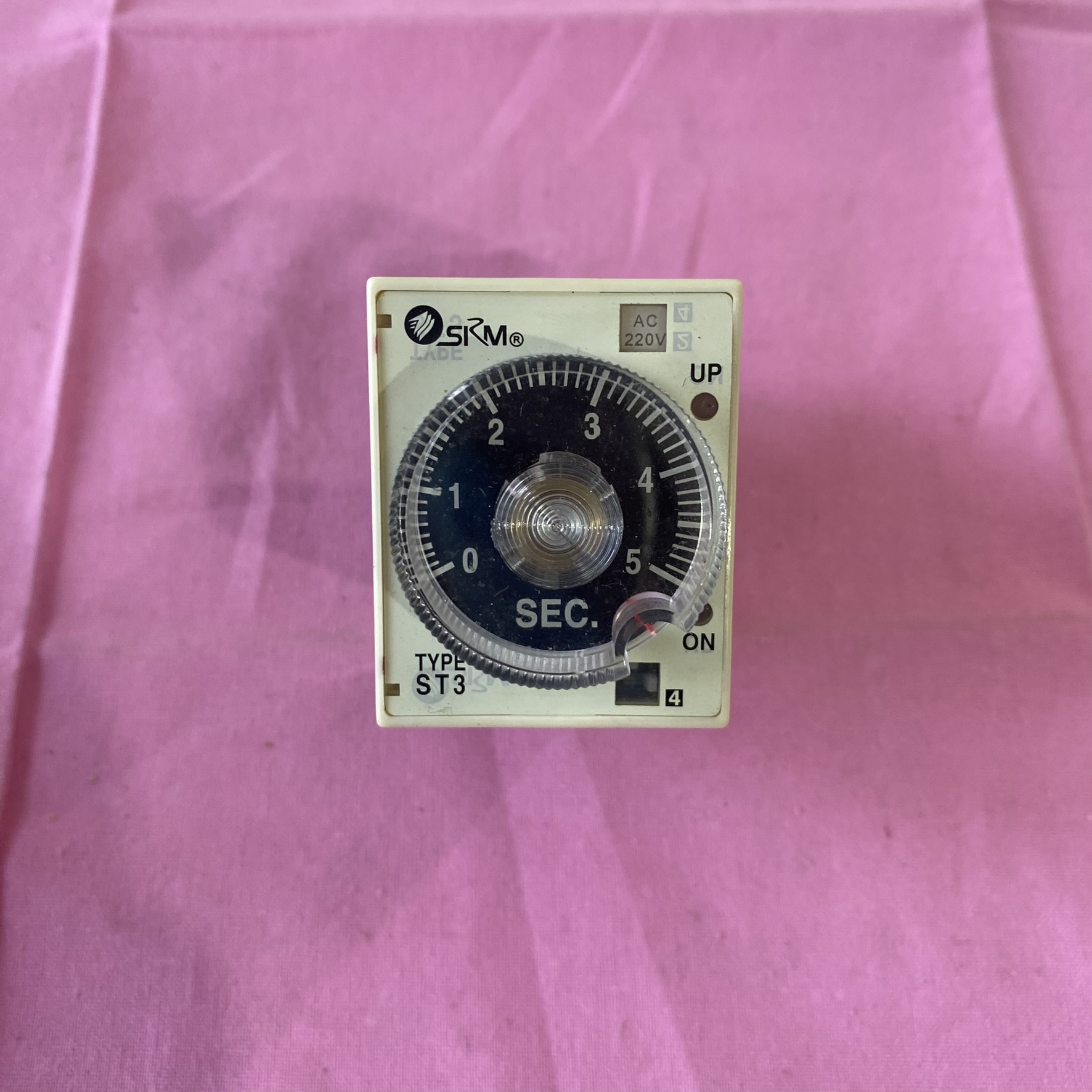

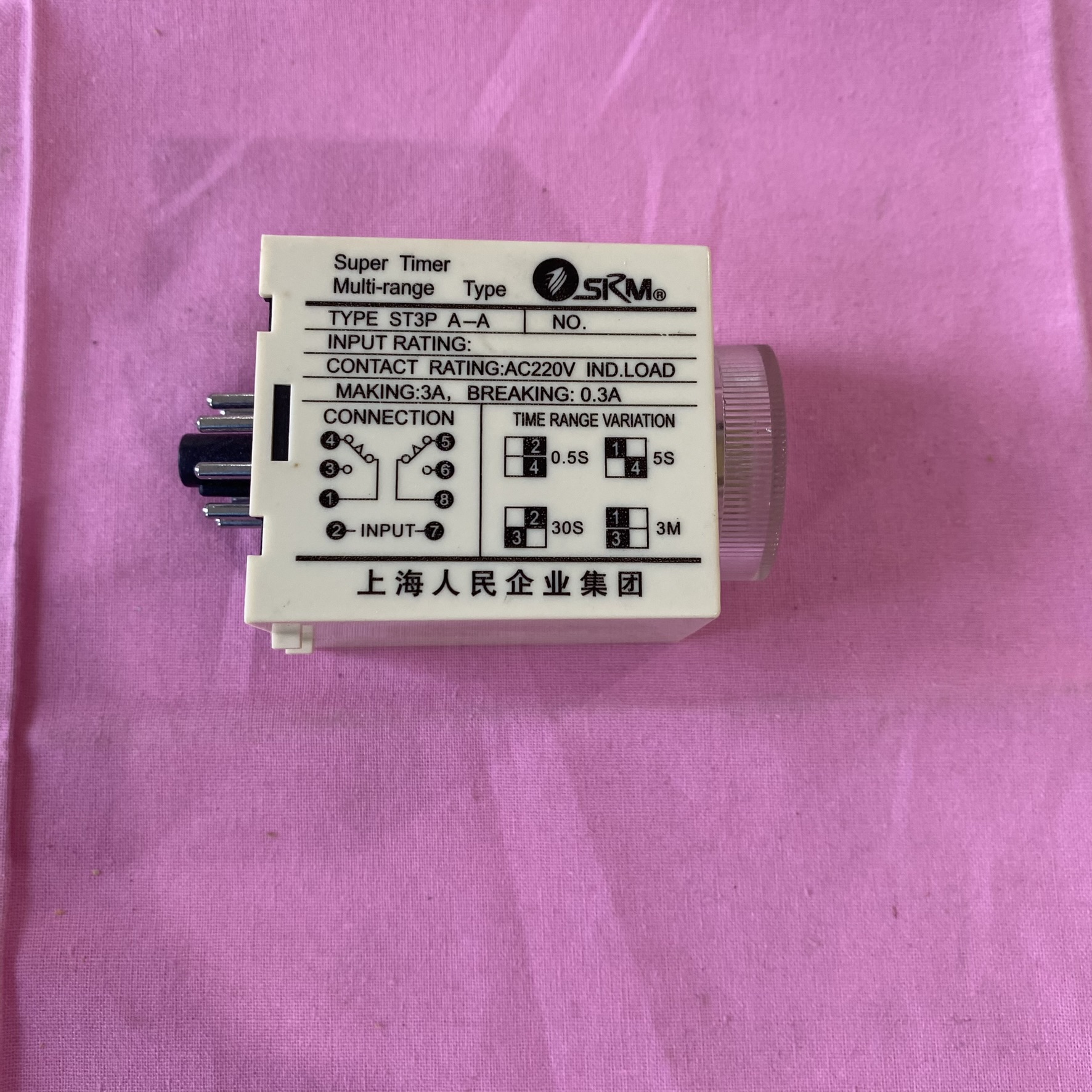

所属系列：属于 ST3PA 系列时间继电器。
工作电压：该系列时间继电器有多种电压可选，包括 AC 220V、AC 110V、DC 24V、AC 380V 等，ST3P A-A 常见的工作电压为 AC 220V。
延时类型：为通电延时型时间继电器，即当继电器接通电源后，需要经过设定的时间，其触点才会动作。
所属系列：属于 ST3PA 系列时间继电器。
工作电压：该系列时间继电器有多种电压可选，包括 AC 220V、AC 110V、DC 24V、AC 380V 等，ST3P A-A 常见的工作电压为 AC 220V。
延时类型：为通电延时型时间继电器，即当继电器接通电源后，需要经过设定的时间，其触点才会动作。
延时时间：ST3P A-A 的延时时间有多种规格，如 0.5s、5s、30s、3min 等。
触点类型：通常为双刀双掷（DPDT）触点，能够控制两条独立的电路。
触点容量：一般情况下，其触点的接通电流可达 3A，分断电流为 0.3A；也有规格为 3A@250VAC、5A@28VDC。
安装方式：可采用导轨安装或底板安装，通常配有底座插座，方便安装和接线。
应用领域：广泛应用于工业自动化控制领域，如电机的启动控制、顺序控制、定时控制等，也可用于各种电气设备中，实现延时功能，以满足不同的控制需求
取下设定旋钮。
卸下刻度板。
参照铭牌上的延时范围示意图拨动转换开关，选择所需的延时档。不同的延时档对应不同的延时范围，例如 B 档为 0.1-1s/10s/600s/6min，C 档为 0.5-5s/50s/5min/30min 等。
按原样装上刻度板与设定旋钮，确保转换开关位置与刻度板上开关位置标记相一致
这是最常见的故障类型，主要表现为延时时间不准确、无延时动作或延时过长 / 过短。
故障原因：
机械结构磨损：内部延时机构（如气囊、齿轮组）因老化、灰尘堆积或润滑不足导致卡滞，影响延时精度。例如，气囊式继电器的气囊漏气会导致延时时间缩短，甚至无法延时。
电子元件损坏：对于电子式 ST3P A-A，电容、电阻等元件老化或击穿会改变延时电路的充放电速度，导致时间不准。
环境影响：温度过高（超过额定工作温度，通常为 - 10℃~+55℃）会加速元件老化；湿度较大时，内部电路可能受潮短路，影响延时逻辑。
触点是继电器控制外部电路的核心部件，故障主要表现为触点无法吸合、接触不良或粘连。
故障原因：
触点氧化或烧蚀：长期通过大电流（超过额定触点容量，如 3A@250VAC）会导致触点表面氧化、产生电弧烧蚀，形成凹凸不平，造成接触不良。
触点粘连：瞬间过大的电流（如负载短路）会使触点熔化后粘连，导致继电器无法断开，外部电路持续通电。
弹簧失效：控制触点动作的弹簧因疲劳或锈蚀失去弹性，导致触点无法可靠吸合或复位。
线圈是继电器的驱动部件，故障会导致继电器完全无法工作。
故障原因：
线圈烧毁：电源电压过高（如误接 380VAC 到 220VAC 线圈）、线圈绝缘层老化破损，或长期过载运行，会导致线圈绕组短路、烧毁，表现为通电后无任何动作，且可能伴随焦糊味。
线圈断线：振动、冲击或安装不当可能导致线圈引线断裂，此时通电后线圈无电流，继电器不动作。
初步检测：通电后观察指示灯（如有）是否亮，手动触发触点（断电状态下）检查是否能正常吸合 / 断开，判断线圈或触点是否基本正常。
延时测试：用秒表对比实际延时时间与设定值，若偏差超过 ±10%（不同型号精度不同），可能为机械或电子元件故障。
触点检查：断电后用万用表电阻档测量触点通断，若常态下应断开的触点电阻为 0（粘连），或应闭合的触点电阻过大（接触不良），则需更换触点或继电器。
线圈检测：用万用表测量线圈电阻，若电阻为 0（短路）或无穷大（断路），说明线圈损坏，需更换
