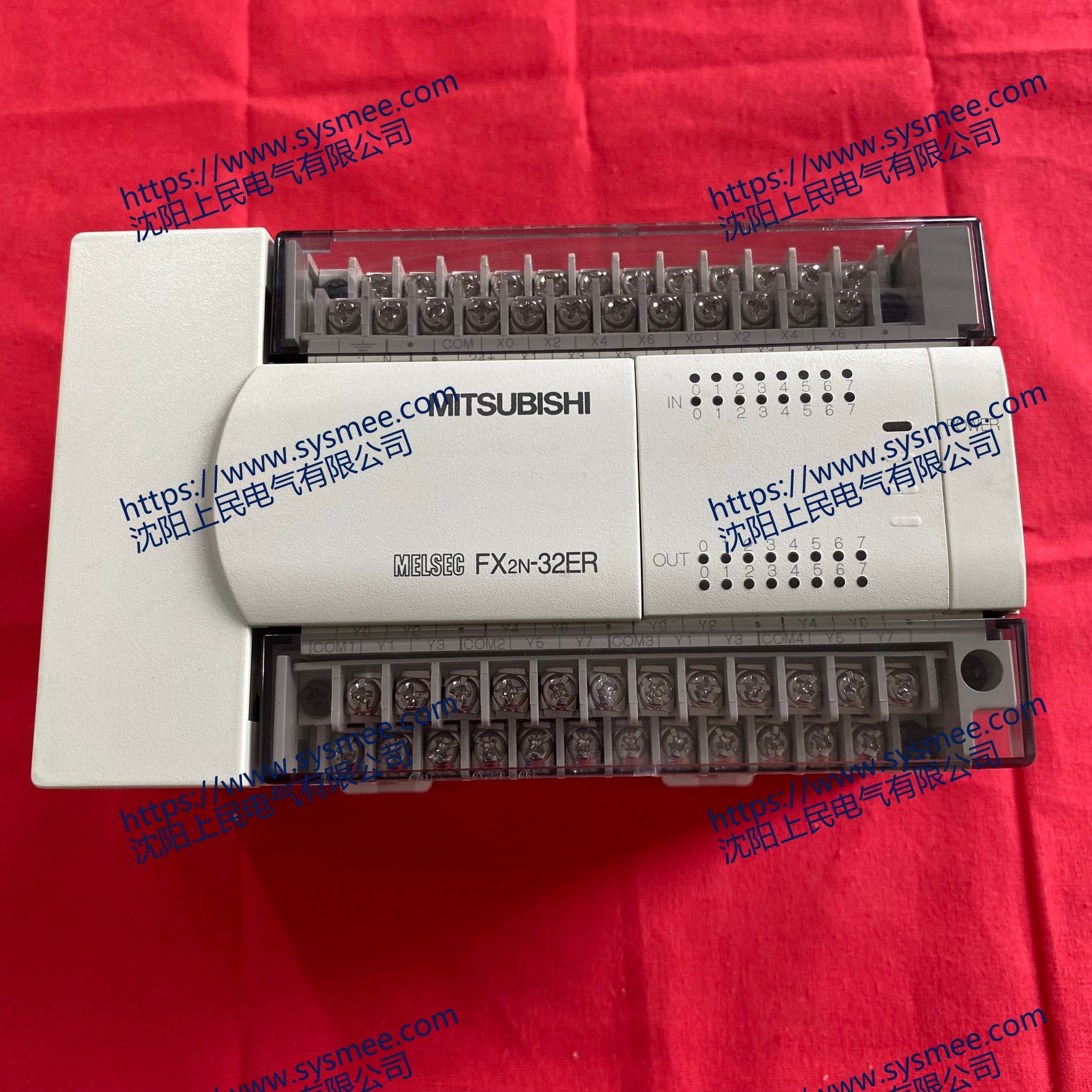

MITSUBISHI 三菱FX2N-32ER PLC是一款扩展模块

基本信息

• 所属系列：属于三菱 FX2N 系列 PLC 的扩展模块，该系列以小型化、高速度、高性能著称，可满足多样化的控制需求 。

• 停产情况：根据三菱官网消息，其生产终止日期为 2013 年 3 月末，订单接收日期为 2012 年 12 月末，但维修接受日期在终止产品生产后的 7 年内有效.

性能规格

• 电源规格：

• 电源电压：AC100~240V。

• 电源电压允许范围：AC85~264V。

• 额定频率：50/60Hz。

• 允许瞬时停电时间：10ms 以下 。

• 电源保险丝：250V 1A。

• 冲击电流：15A 5ms 以下 / AC100V，28A 5ms 以下 / AC200V 。

• 消耗功率：约 20W 。

• DC24V 供给电源：400mA 以下。

• 输入规格 ：

• 输入形式：漏型 / 源型。

• 输入点数：16 点。

• 输入的连接方式：固定式端子排。

• 输入信号电压：DC24V±10%。

• 输入阻抗：X000~X017（3.3KΩ，X010 以后是 4.3KΩ） 。

• 输入信号电流：X000~X017（7mA/DC24V，X010 以后，5mA/DC24V） 。

• ON 输入感应电流：X000~X017（4.5mA 以上，X010 以后，3.5mA/DC24V） 。

• OFF 输入感应电流：1.5ma 以下。

• 输入信号形式：无电压触点输入，漏型输入时为 NPN 开集电极型晶体管，源型输入时为 PNP 开集电极型晶体管。

• 输入回路隔离：光耦隔离。

• 输入动作的显示：光耦驱动时面板上的 LED 灯亮。

•

• 输出规格 ：

• 输出种类：继电器。

• 输出点数：16。

• 输出的连接方式：拆装式端子排（M3 螺丝）。

• 外部电源：AC250V 以下。

• 电阻负载：2A/1 点，8A/1 个 COM 端子。

• 感性负载：80VA 。

• 灯负载：100W。

• 输出响应时间：约 10ms。

• 回路隔离：机械隔离。

• 输出动作的显示：继电器线圈通电时面板上的 LED 灯亮 。

•

功能及特点

• 扩展功能：可连接到 FX1N、FX2N 和 FX2NC 的可编程控制器，用于扩展主机的输入输出点数，以满足更复杂的控制需求。FX2N 系列 PLC 可连接的 FX2N-32ER 数目为 8 或更少，对于每个带有源扩展单元的主单元来说，FX1N 系列 PLC 可连接的 FX2N-32ER 数目为 8 或更少，FX2N 系列 PLC 可连接的 FX2N-32ER 数目为 8 或更多.

• 应用广泛：可接受 0 到 10V DC、4 到 20MA 或 0 到 5V DC 的电压或电流输入，能够很好地适配多种传感器和执行器，适用于各种工业自动化场景，如电梯控制、生产线上的物料输送与分拣、机械加工的自动化控制等.

• 编程简单：采用简明的梯形图、逻辑图或语句表等编程语言，无需深厚的计算机知识，编程周期短，现场调试容易.

• 可靠性高：具有良好的抗干扰能力，能适应各种恶劣的工业运行环境，可长时间稳定可靠运行.

• 维护方便：日常维护主要是更换保险丝和锂电池，基本没有其它易损元器件。
