一、硬件架构与核心特性

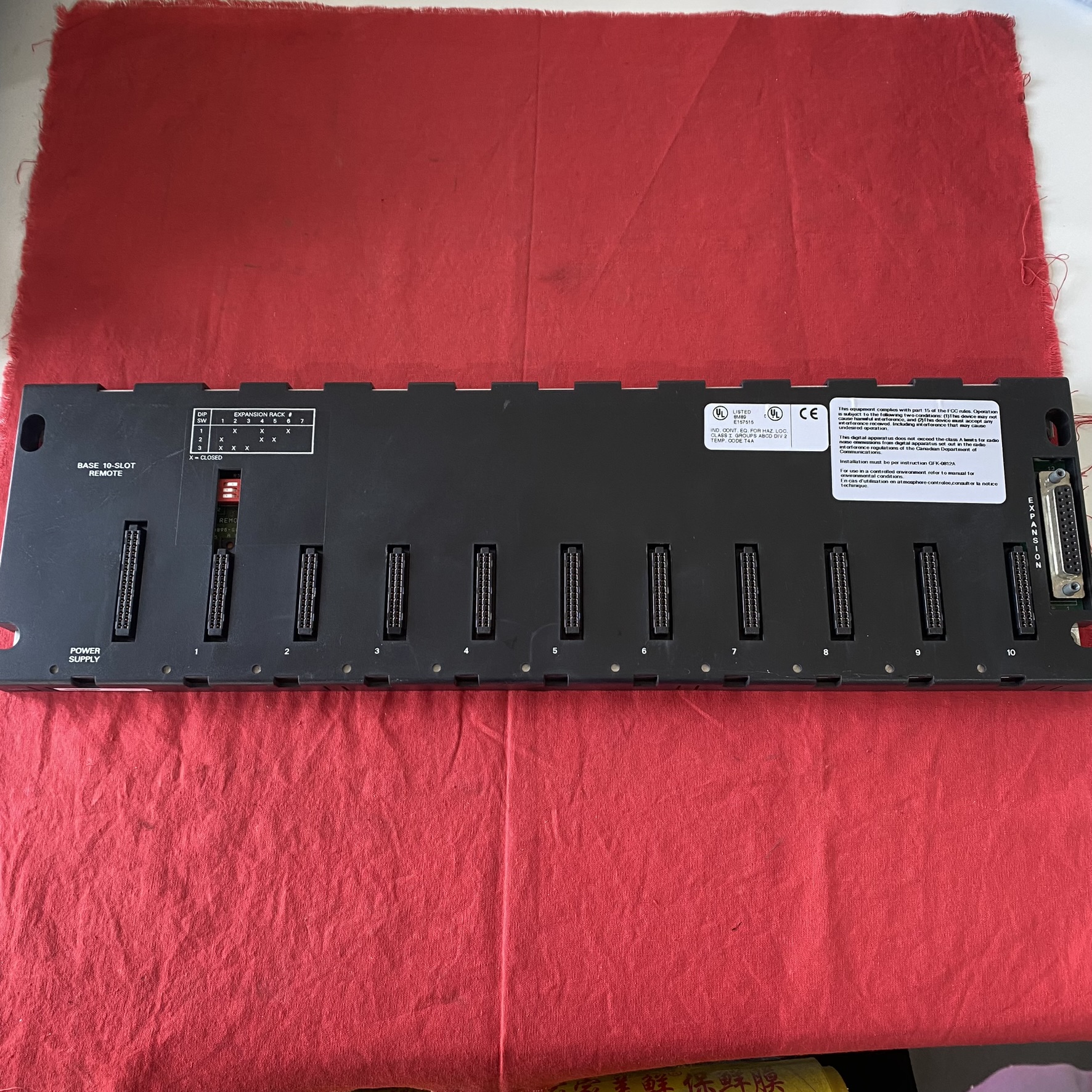

1. 插槽配置与布局

• 左侧为 专用电源模块插槽，需搭配 90-30 系列高功率电源模块（如 IC693PWR331D、IC693PWR321）供电，支持 100-240VAC 输入，确保为多模块提供稳定电力。

• 插槽 1 为 CPU 专用槽，兼容 90-30 系列高端 CPU（如 IC693CPU363、IC693CPU374 等），仅支持单 CPU 安装，适配需处理大量 I/O 数据的复杂控制场景。

• 插槽 2-16 用于 I/O 模块或特殊功能模块，可灵活配置数字量模块（如 IC693MDL654）、模拟量模块（如 IC693ACC318）、通信模块（如 IC693BEM331 以太网模块）、高速计数模块等，满足大规模数据采集与控制需求。

• 提供 16 个标准插槽，是 90-30 系列中插槽数量较多的型号，布局设计如下：

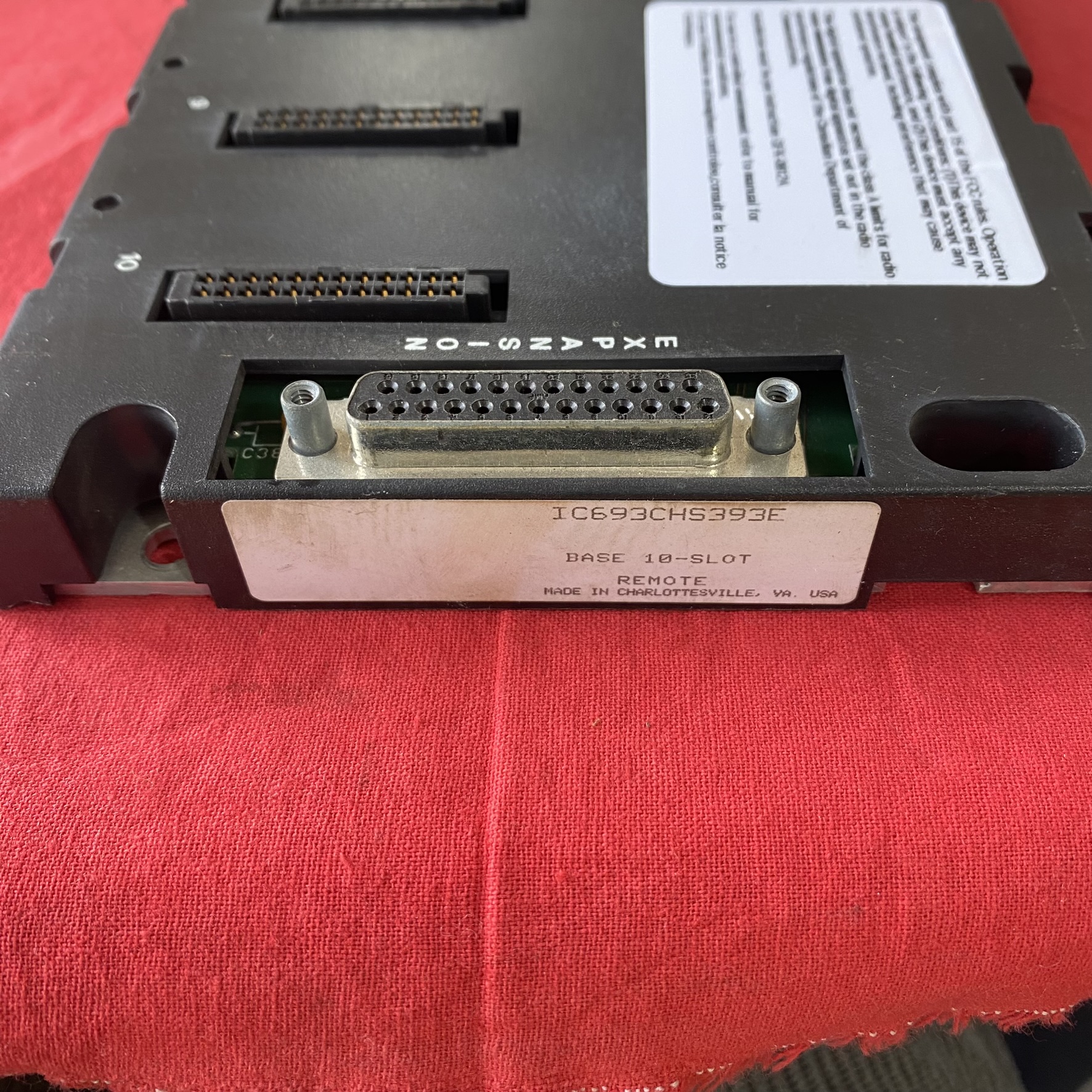

• 右侧配备 25 针 D 型母连接器，支持通过扩展电缆（如 IC693CBL300）连接远程扩展底板（如 IC693CHS398），实现多机架系统扩展，总扩展距离限制为 50 英尺（约 15 米），适配大型车间或跨区域分布式控制。
2. 技术参数

• 电源功耗：内部功耗约 550 mA @ 5VDC（高于 10 槽底板），需电源模块提供充足的 5VDC 输出（建议搭配 3A 以上输出电源）。

• 物理规格：尺寸约 24.4 英寸（长）x 5.12 英寸（高）x 5.59 英寸（深），支持面板安装，需较大控制柜空间，适合大型工业设备集成。

• 兼容性：完全兼容 90-30 系列所有 CPU 模块、I/O 模块及特殊功能模块，与同系列 5 槽（397 系列）、10 槽（391 系列）底板共享硬件生态，可混合扩展使用。

二、适用场景与系统价值

• 典型应用：

• 大型生产线控制（如整车装配线、冶金轧机生产线），需集成 15 个以上 I/O 模块，实现多工位、多设备的协同控制。

• 复杂过程控制（如大型化工园区、火力发电厂），支持多回路温度、压力、流量等参数的集中采集与调节，适配高密度模拟量模块配置。

• 分布式系统核心节点，通过扩展机架连接远程 I/O 模块，实现跨区域（如车间 - 仓库）设备的统一控制与数据交互。

• 核心优势：相比 5 槽 / 10 槽底板，16 槽设计减少了扩展机架的需求，降低系统复杂度；单底板集成更多模块，缩短内部信号传输路径，提升控制响应速度。

•

三、与同系列底板的关键差异

四、供货状态与替代方案

1. 供货现状：
   作为 90-30 系列早期型号，IC693CHS393E 已 停产，市场流通以 全新库存 或 专业翻新件 为主，部分供应商（如 NewgenPLC、Industrial Automation Co.）提供 6-12 个月质保，需注意备件库存稳定性。
2. 替代建议：

• 同系列替代：若需 16 槽配置且坚持 90-30 系列，可寻找同规格库存型号（如 IC693CHS393 其他后缀版本），功能完全兼容。

• 系统升级：长期使用建议迁移至 GE PACSystems RX3i 系列（如 IC695CHS014 16 槽底板），该系列支持更高运算速度（CPU 主频提升 3-5 倍）、以太网通信（Modbus TCP/IP、EtherNet/IP）及更大规模 I/O 扩展（单系统支持数千点 I/O），适配工业物联网（IIoT）与智能制造需求。

五、维护与注意事项

1. 安装规范：模块插入需确保完全锁紧（避免振动导致接触不良），建议使用导轨固定底板，增强抗冲击性；电源模块需匹配功耗需求，避免过载导致系统宕机。

2. 状态监测：底板无独立指示灯，需通过 CPU 模块的状态灯（RUN/ERR/STOP）及编程软件（如 Proficy Machine Edition）诊断故障，常见问题包括 “I/O 总线错误”（模块未插紧或损坏）、“电源过载”（模块总功耗超电源容量）。

3. 备件管理：因已停产，建议为关键系统储备备用底板，或结合生产计划逐步升级至 RX3i 系列，降低长期维护风险。

总结
