一、硬件架构与核心特性

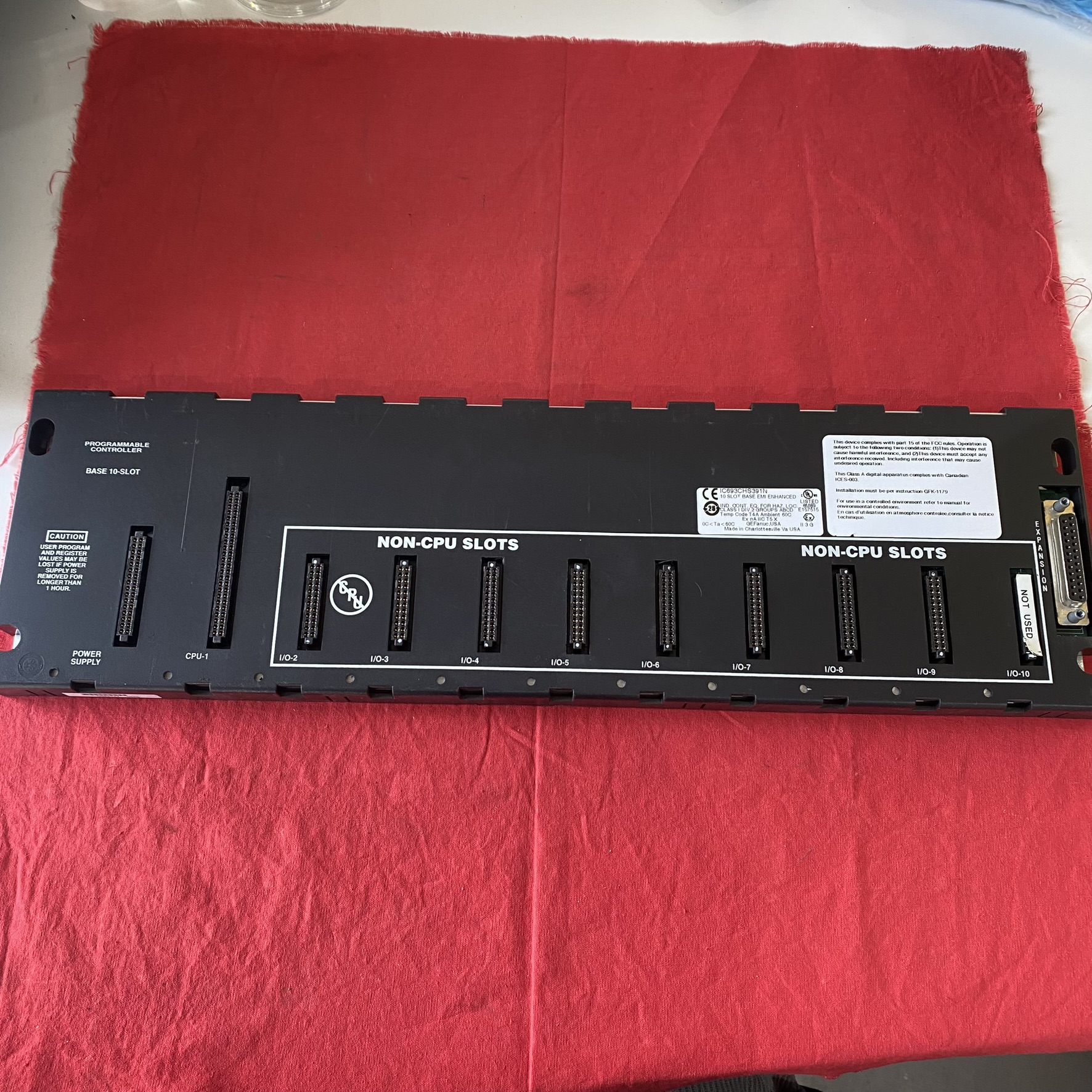

1. 插槽配置与功能布局

• 左侧专用电源插槽：需搭配 90-30 系列电源模块（如 IC693PWR331D）供电，支持 100-240VAC 输入，输出稳定 5VDC（±5%）以满足多模块功耗需求。

• 插槽 1（CPU 专用）：兼容 90-30 系列中高端 CPU（如 IC693CPU350、IC693CPU363），仅支持单 CPU 安装，适配需处理复杂逻辑的控制场景。

• 插槽 2-10：支持数字量模块（如 IC693MDL654）、模拟量模块（如 IC693ACC318）、通信模块（如 IC693BEM331）等，单底板可集成最多 9 个 I/O 模块，满足中型生产线的控制需求。

• 10 个标准插槽：
• 扩展能力：右侧配备 25 针 D 型母连接器，通过扩展电缆（如 IC693CBL300）连接远程扩展底板（如 IC693CHS398），总扩展距离限制为 50 英尺（约 15 米），支持分布式系统架构。
2. 关键技术参数

• 温度范围：0°C 至 60°C（温度代码 T4A），支持高温工业环境（如冶金、化工）。

• 电磁兼容性：内置 EMI 保护设计，可在强电磁干扰场景（如电机驱动车间）稳定运行。

• 电源功耗：内部功耗约 420 mA @ 5VDC（与同系列 391J/L 一致），需电源模块提供充足电力。

• 环境适应性：

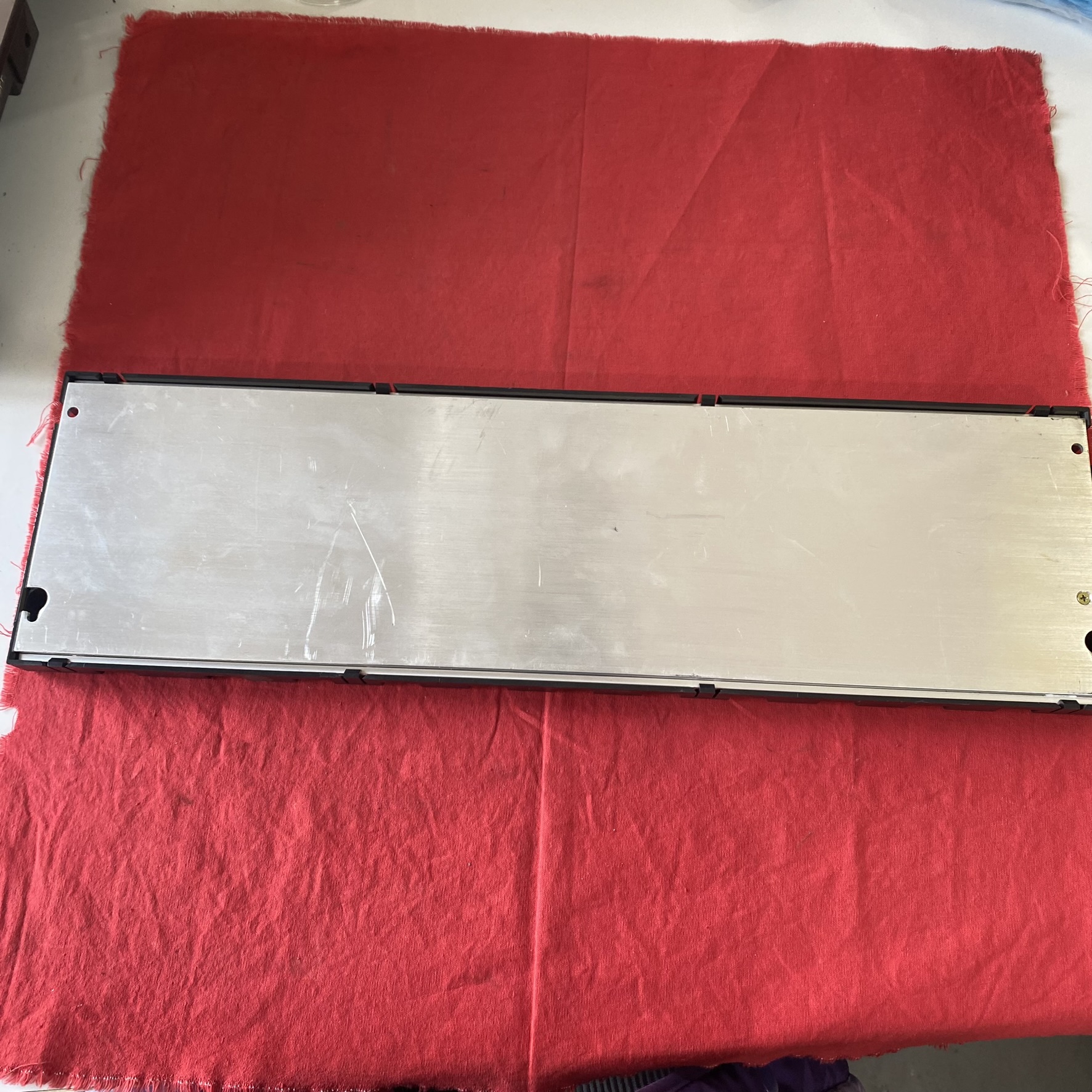

• 物理规格：尺寸约 17.44 x 5.12 x 5.59 英寸（443 x 130 x 142 mm），支持面板安装，需预留散热空间。

二、与同系列型号的差异与定位

1. 后缀 'N' 的含义

• 与 IC693CHS391J/L 相比，后缀 'N' 可能代表 特定生产批次或地区适配版本（如符合北美市场认证），但核心功能与兼容性完全一致。

• 例如，部分供应商（如 aeliyamarine.com）明确标注该型号由 GE Fanuc 美国工厂生产，符合严格质量标准。

2. 应用场景对比

   特性	IC693CHS391N	IC693CHS397J（5 槽）	IC693CHS393E（16 槽）
   插槽数量	10 个（中型系统）	5 个（小型系统）	16 个（大型系统）
   典型功耗	420 mA @ 5VDC	270 mA @ 5VDC	550 mA @ 5VDC
   扩展能力	支持 7 个扩展机架	支持 4 个扩展机架	支持 15 个扩展机架
   适用场景	中型生产线、多设备协同	单机设备、小型控制单元	大型生产线、复杂过程控制

三、供货状态与替代方案

1. 供货现状

• NewgenPLC 提供带 12 个月质保的全新产品。

• 厦门盈亦自动化 等供应商提供经过测试的翻新模块，附带技术文档。

• 停产状态：作为 90-30 系列早期型号，IC693CHS391N 已 停产，市场流通以 全新库存 或 专业翻新件 为主。例如：

2. 升级建议

• 直接替代：若需同系列替换，IC693CHS391J/L 可完全兼容（功能一致），但需注意后缀差异可能带来的细微工艺区别。

• 系统升级：长期使用建议迁移至 GE PACSystems RX3i 系列（如 IC695CHS012 10 槽底板），该系列支持以太网通信（Modbus TCP/IP）、更高运算速度（CPU 主频提升 3-5 倍）及更大规模 I/O 扩展（单系统支持数千点 I/O），适配工业物联网（IIoT）需求。

•

四、维护与注意事项

1. 状态监测与故障排查

• 无独立指示灯：需通过配套 CPU 模块的状态灯（RUN/ERR/STOP）判断系统健康度。例如，CPU 报错代码 I/O 总线错误 可能由模块接触不良或扩展电缆故障引起。

• 电源稳定性：建议使用 GE 原厂电源模块（如 IC693PWR331D），避免非兼容电源导致电压波动损坏底板。

2. 安装规范

• 模块锁紧：插入模块时需确保完全卡入插槽，并用导轨固定底板，增强抗振动能力。

• 散热设计：在高温环境（如 60°C 上限）下，需预留底板周围至少 2 英寸（50 mm）的散热空间。

3. 备件管理

• 因已停产，建议为关键系统储备 1-2 块备用底板，或结合生产计划逐步升级至 RX3i 系列，降低长期维护风险。

五、技术文档与采购渠道

1. 资料获取

• 官方手册：通过 GE Fanuc 或 Emerson Automation 官网申请技术文档，或联系授权经销商（如 Qualitrol）获取 92 KB 规格书。

• 用户案例：参考系列 90-30 在 污水处理厂、汽车装配线 等场景的应用案例，其架构设计与 IC693CHS391N 高度相似。

2. 采购建议

• 授权渠道：优先选择 GE/Emerson 授权经销商（如厦门航拓电气），确保产品质量及技术支持。非授权渠道可能存在翻新件未通过严格测试的风险。

• 兼容性验证：采购前需确认底板与现有 CPU 模块的固件版本匹配（如 IC693CPU363 需固件 3.00 以上）。
