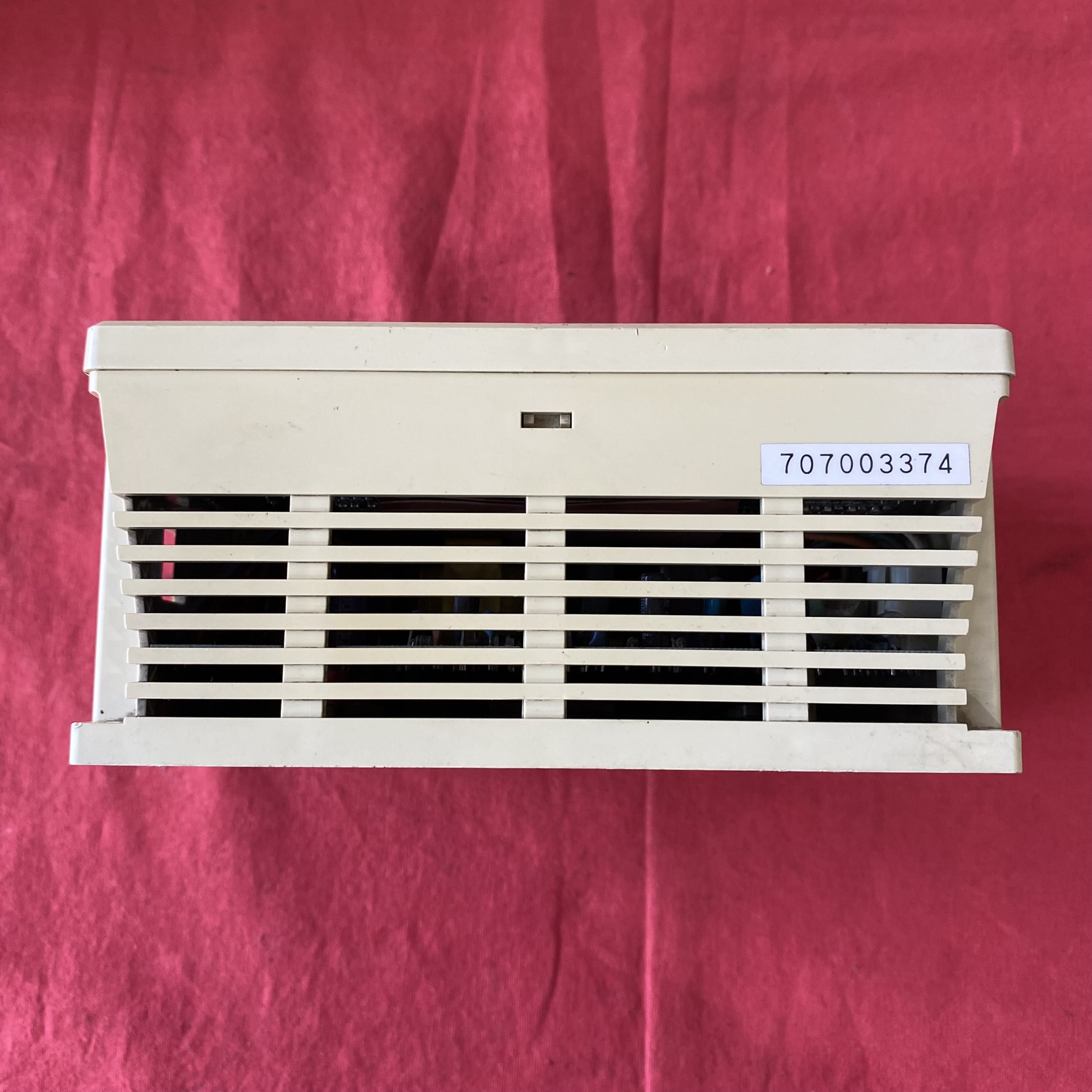

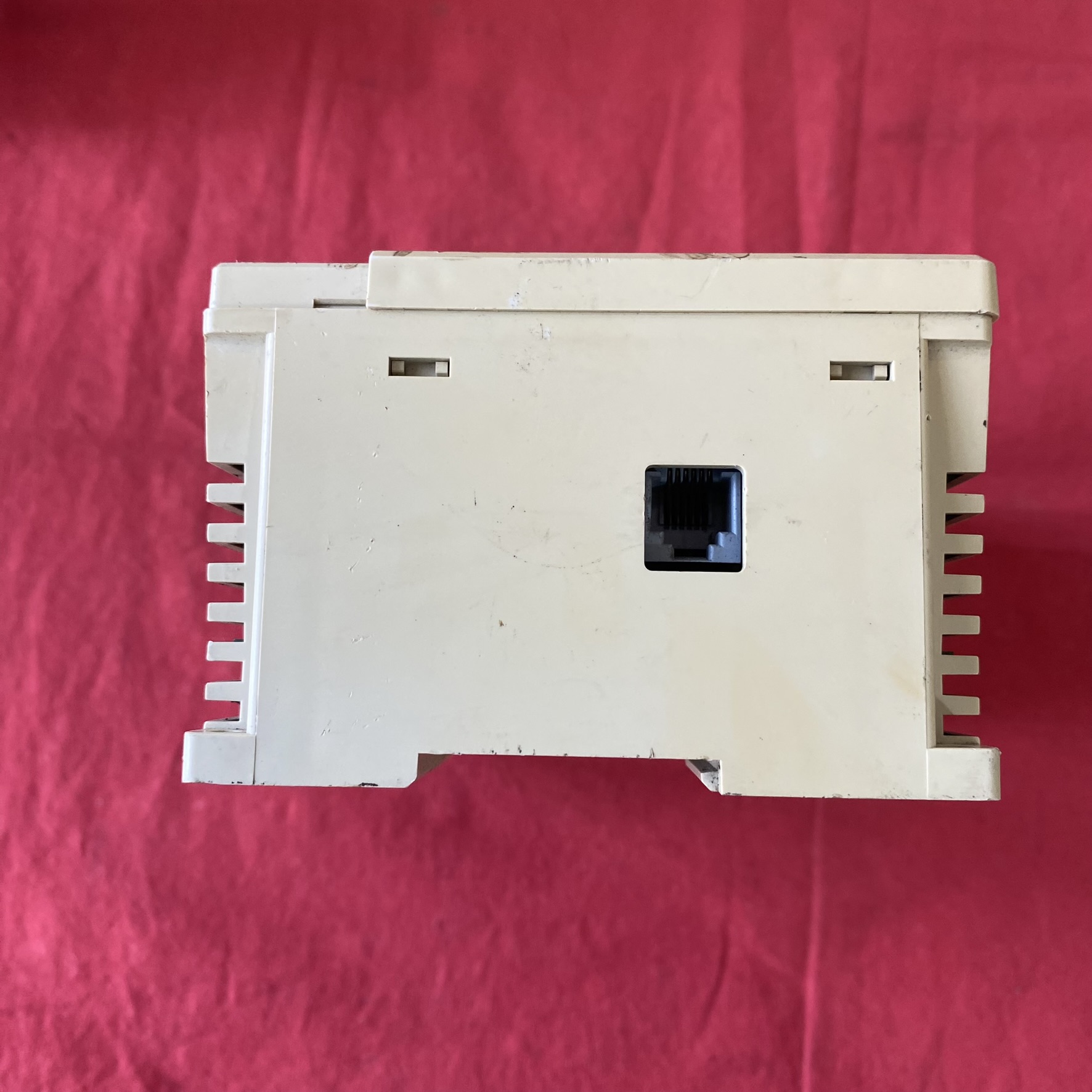

KOYO FC-160电子凸轮开关

发布时间: 2025-09-19 16:31

针对日本光洋（KOYO）FC-160，结合现有资料及工业控制领域的常见型号逻辑，推测其为电子凸轮开关（可编程凸轮控制器）

商品信息

一、产品功能与应用场景

1. 核心功能定位

FC-160 属于电子凸轮控制器，主要用于替代传统机械式凸轮，通过编程实现多组角度位置的精准控制。其核心功能包括：

角度检测与控制：通过连接绝对值编码器，实时监测旋转角度并触发预设输出信号（如电磁阀、继电器），实现机械设备的顺序动作控制。
多程序组切换：支持 8-10 组独立程序存储，可通过外部输入信号或通信指令快速切换程序，适配不同生产工艺需求。
动态补偿与微调：具备 “自动进角功能”，可根据当前转速提前输出信号以补偿传动延迟；运行中可微调输出角度，减少停机调整时间。
通信接口：内置 RS232 接口（部分型号支持 RS485），可与 PLC、HMI 或上位机通信，实现远程监控与参数修改。

2. 典型应用场景

包装机械：如制袋机的热封、裁切动作时序控制。
食品加工设备：灌装线的阀门启闭与转盘定位。
纺织机械：经编机的送经、卷取运动协同。
木工机械：多轴联动的板材切割与钻孔控制。

二、技术参数与替代方案

1. 关键技术参数（参考同系列 FC-161F-C）

参数类别	核心规格	应用意义
输入信号	绝对值编码器（格雷码输出，分辨率 360/720P/R）	适配主流编码器，确保角度检测精度
输出点数	16 点（NPN 开路集电极输出，最大 35V/0.1A）	直接驱动中小功率负载（如继电器线圈）
控制精度	角度设定单位 0.5°（720P/R 分辨率时），响应时间≤250μs	满足高精度时序控制需求（如半导体封装设备）
电源电压	AC 100-240V（±15%），功耗≤10VA	兼容全球电网，减少电源适配成本
环境适应	工作温度 - 10°C~+50°C，湿度 5%-95%（无冷凝），防护等级 IP20	适配常规工业控制柜环境，需避免粉尘 / 液体直接接触

2. 原厂替代方案（无缝兼容）

（1）KOYO FC-161F-C（同系列升级款）

核心参数匹配：16 点输出、支持 8 组程序、RS232 通信，与 FC-160 完全兼容。
升级优势：

新增 “脉冲输出设定功能”，可按旋转圈数输出固定数量脉冲（如计数包装件数）。
支持 “拷贝功能”，可快速复制程序至其他控制器，减少调试时间。

参考价格：约 1800-2200 元，货期 3-4 周。

（2）KOYO FC-321F-C（扩展型）

核心参数匹配：32 点输出、10 组程序、RS232+RS485 双通信口，向下兼容 FC-160 的控制逻辑。
适用场景：若需扩展输出点数（如多轴联动设备），可直接替换并通过通信协议复用原有程序。
参考价格：约 2500-3000 元，货期 4-6 周。

3. 第三方替代方案（成本优化）

（1）德国图尔克（Turck）BL20-4AI-2AO-PAC（模块化方案）

核心参数匹配：

通过 BL20 总线耦合器连接编码器与输出模块，支持 Modbus RTU 通信，可自定义逻辑控制（需编程）。
适配多种编码器协议（如 SSI、BISS），输出模块可选继电器或晶体管类型。

优势：

模块化设计，可按需扩展输入输出点数（如 16 点输出仅需添加 4 块 DO 模块）。
与图尔克 PLC 无缝集成，支持 TIA Portal 统一编程。

注意：需额外配置总线耦合器（约 1200 元），总成本较高。
参考价格：约 2000-2500 元（含耦合器 + 模块），货期 2-3 周。

（2）台湾威纶通（Weinview）MT6100iv5 + EBPro 编程（经济型方案）

核心参数匹配：

通过 HMI 内置的 “电子凸轮” 功能，连接编码器并触发 PLC 输出（需 PLC 支持高速计数器）。
支持 16 组程序存储，可通过 HMI 画面实时修改角度参数。

优势：

成本仅为原厂方案的 60%（HMI 约 800 元 + PLC 约 1000 元）。
可视化操作界面，降低调试难度。

注意：需 PLC 具备高速计数器（如台达 DVP-ES2 系列），响应速度略低于独立凸轮控制器。
参考价格：约 1800-2000 元，货期 1-2 周。

三、选型与替换注意事项

1. 核心参数匹配要点

编码器兼容性：替代型号需支持与原有编码器相同的信号类型（如格雷码、增量式）及分辨率（360/720P/R）。
输出负载能力：若原有设备驱动大功率负载（如 24V 继电器线圈），需确认替代型号输出类型为继电器或高功率晶体管。
通信协议：若需与 PLC 通信，需确保替代型号支持 Modbus RTU 或 PLC 专用协议（如三菱 FX 协议）。

2. 程序迁移与调试建议

程序备份：使用 KOYO 编程软件（如 CamWorks）导出 FC-160 的程序文件（.csv 格式），再导入替代控制器（如威纶通 HMI 需重新绘制逻辑图）。
硬件接线验证：

编码器接线：确认 A/B/Z 相及电源极性（如 24V DC）。
输出接线：区分 NPN/PNP 型输出，避免 PLC 输入信号反接。

功能测试：

空载运行：验证角度检测精度（如手动旋转编码器，观察 HMI 显示角度与实际是否一致）。
负载测试：模拟生产流程，检查输出信号时序是否符合工艺要求（如热封与裁切动作间隔）。

四、总结与推荐

推荐方案	核心优势	适用场景	参考价格
KOYO FC-161F-C	原厂兼容，功能全面，支持动态补偿与多程序组切换	高精度包装机械、纺织设备	1800-2200 元
威纶通 MT6100iv5 + 台达 PLC	低成本可视化方案，支持 HMI 直接修改参数	中小型食品加工线、木工机械	1800-2000 元
图尔克 BL20 模块化系统	扩展性强，支持多品牌设备集成，适合复杂生产线改造	汽车零部件产线、锂电池设备	2000-2500 元
