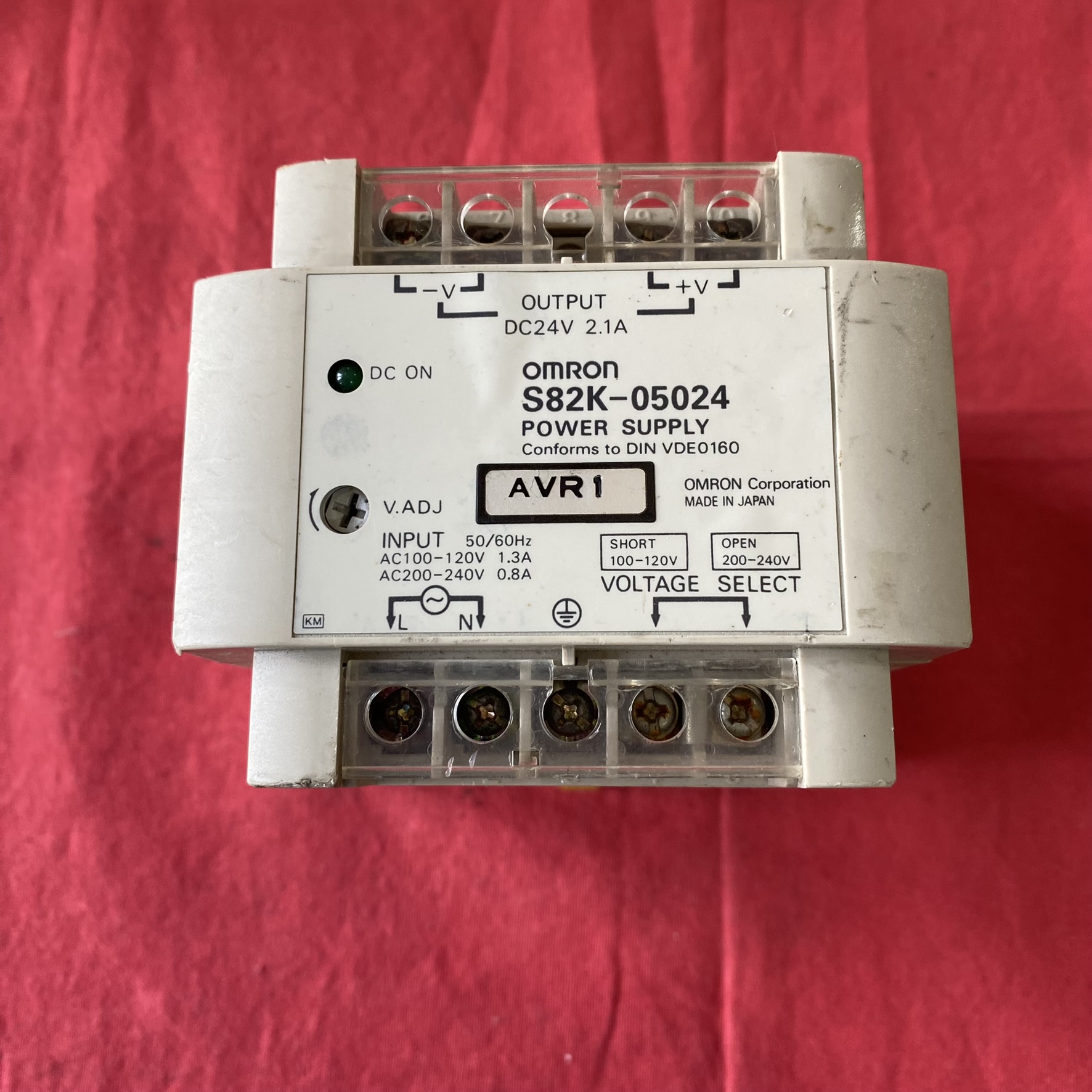

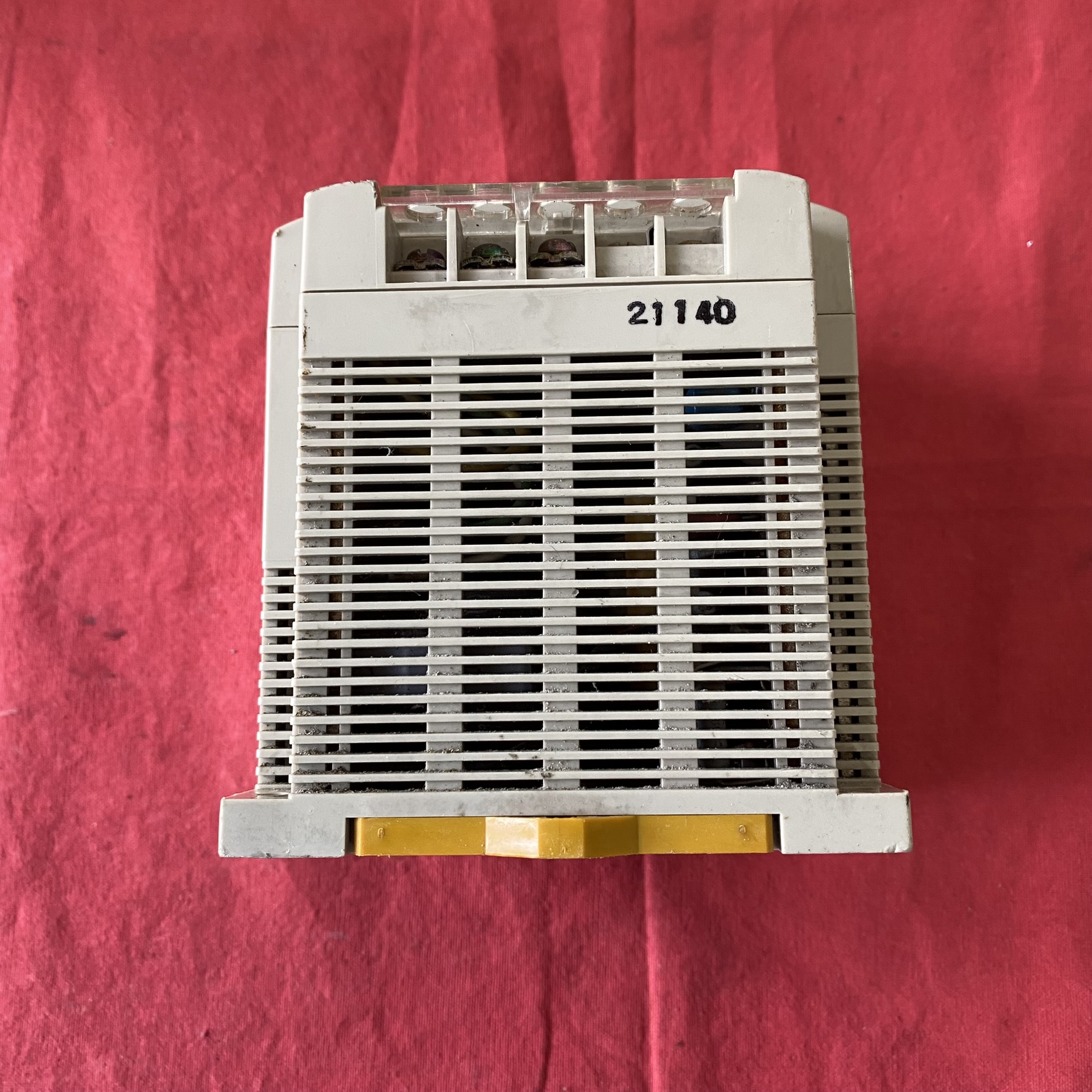

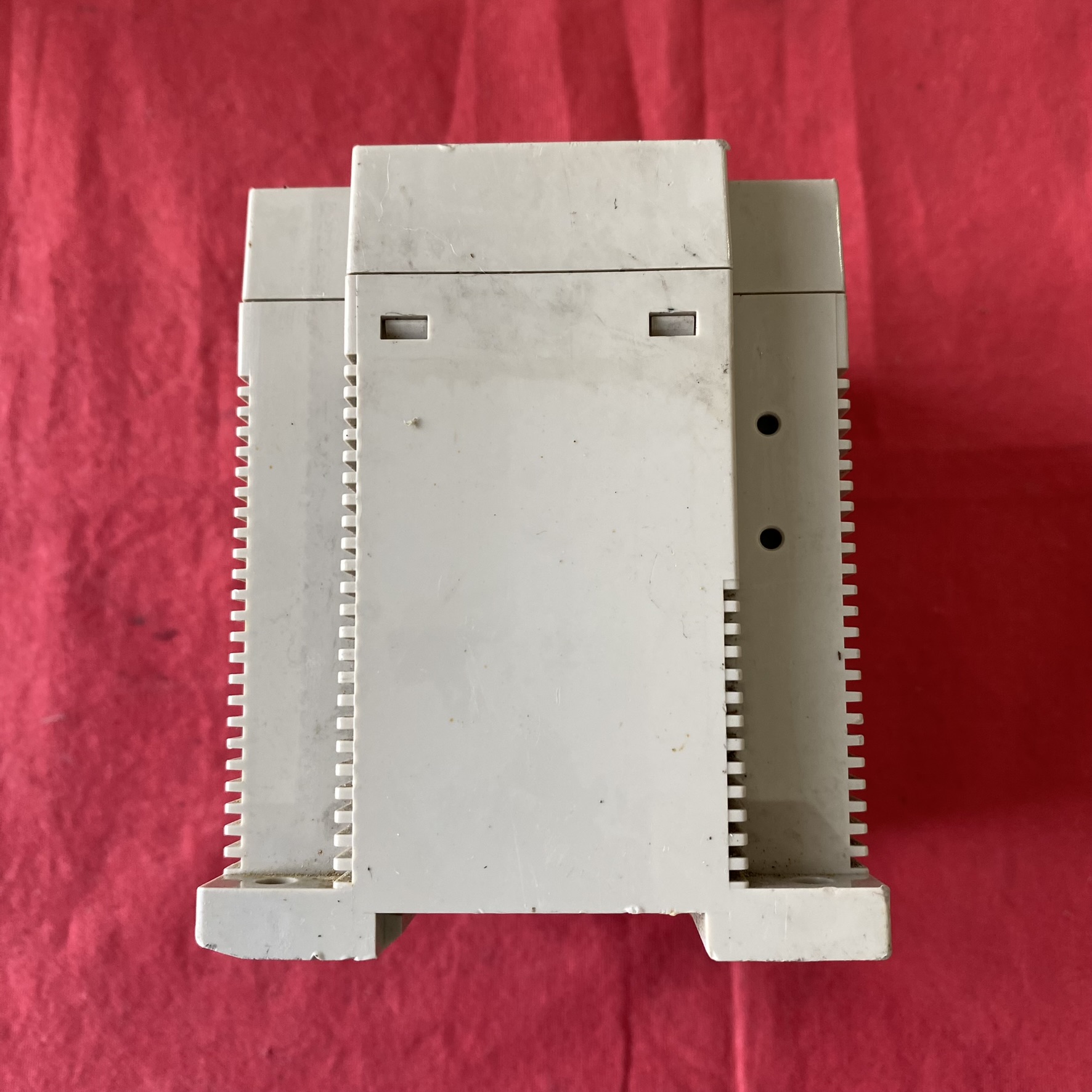

欧姆龙S82K-05024开关电源

发布时间: 2025-09-19 17:12

针对欧姆龙 S82K-05024（50W/24V AC/DC 开关电源，已停产），以下从核心参数解析、原厂替代方案、第三方选型建议及替换要点展开说明，帮助用户快速适配工业设备供电需求

商品信息

一、核心参数与停产背景

1. 原始规格

参数类别	核心指标	应用意义
输入特性	AC 100-240V（50/60Hz），输入电流 1.3A（100V 时），浪涌电流≤45A（冷启动）	兼容全球电网，适合工业设备宽电压场景
输出特性	DC 24V/2.1A，功率 50W，电压调整率 ±1.5%，纹波噪音≤150mV（峰峰值）	为 PLC、传感器、继电器等负载提供稳定供电
安全与认证	过流保护（打嗝模式）、过压保护（关断输出），符合 UL508、CE、VDE 标准	满足工业安全要求，适合控制柜内安装
物理特性	尺寸 91×90×75mm（L×W×H），DIN 导轨安装，重量 0.4kg	标准工业电源尺寸，便于集成到现有控制柜

2. 停产状态与替代需求

停产时间：2010 年起逐步停产，现有库存多为翻新或二手（如 Machinio 平台报价 45-242 美元）。
替代痛点：

停产导致长期维护风险（如备件短缺、技术支持终止）。
原型号效率较低（80%），新型号在能效与保护功能上显著升级。

二、原厂替代方案（无缝兼容与性能升级）

1. 首选替代型号：S8VK-G06024

核心参数匹配：

功率升级：60W 输出（24V/2.5A），可兼容原负载并预留扩容空间。
输入范围：AC 85-264V（宽幅兼容），适应电网波动更大的场景。
保护功能：过载保护（105-160% 自动恢复）、过压保护（28-32V 关断），安全性提升。
尺寸与安装：32×90×110mm（比原型号更紧凑），支持 DIN 导轨安装，需注意安装孔位置差异（需适配转接板）。

优势与成本：

效率提升：85%（230V 满载），比原型号降低 5% 能耗，长期使用可节省电费。
认证扩展：符合 EN 61000-3-2（谐波抑制）、EN 61204-3（电磁兼容性），适合出口设备。
参考价格：约 600-700 元（全新），货期 1-2 周。

2. 高端替代型号：S8VS-06024A-F

核心参数匹配：

智能监控：7 段 LED 显示输出电压 / 电流，支持维护预测（通过指示灯提示寿命到期）。
通信扩展：支持 Modbus RTU（需选配件），可远程监控电源状态，适合工业 4.0 场景。
环境适应：工作温度 - 10°C~+60°C（带降额），抗振动能力更强（5G 测试）。

适用场景：

需集中管理的多电源系统（如大型产线）。
对可靠性要求极高的设备（如医疗仪器、半导体设备）。

参考价格：约 900-1100 元，货期 3-4 周。

三、第三方替代方案（成本优化与国产适配）

1. 高性价比方案：明纬 S-50-24

核心参数匹配：

功率一致：50W/24V/2.1A，与原型号完全兼容。
尺寸与安装：74×92.5×32mm（更紧凑），支持平板式或导轨安装，需注意端子位置差异。
保护功能：短路 / 过载 / 过压保护（自动恢复），满足工业级要求。

优势与成本：

价格优势：约 200-300 元，成本仅为原厂方案的 30%。
认证齐全：TÜV、CE、UL、CCC，适合国内中小型设备制造商。

注意事项：

输入电压范围 AC 85-264V，与原型号一致，但需确认接线端子是否适配现有线缆。
效率 88%（230V 满载），略高于原型号，但长期稳定性需验证（建议通过老化测试）。

2. 国产升级方案：汇川 IS580-24V3A

核心参数匹配：

功率升级：72W/24V/3A，支持短时 150% 功率提升（如启动峰值负载）。
智能诊断：LED 指示灯显示故障类型（过流、过热、欠压），便于快速排查。
安装兼容：40×100×120mm，支持导轨安装，可直接替换原型号（需注意安装孔位置）。

优势与成本：

国产化服务：24 小时技术响应，适合紧急维修场景。
参考价格：约 400-500 元，成本比原厂低 30%，货期 1 周内。

四、替换关键步骤与注意事项

1. 兼容性验证

尺寸对比：

原厂替代 S8VK-G06024 更紧凑（32mm 宽），需确认控制柜空间是否允许。
第三方型号（如明纬 S-50-24）可能需调整安装支架或转接板。

接线适配：

原型号端子为螺丝式，新型号可能为弹簧式（如 S8VK-G06024）或插拔式，需确认线缆类型。
注意接地端子位置（原型号 GND 在底部，新型号可能在侧面）。

2. 功能测试流程

空载上电：

测量输出电压（应为 24V±0.5V），观察 LED 指示灯是否正常（绿色常亮表示工作正常）。

负载测试：

逐步加载至满负载（2.1A/50W），持续运行 1 小时，监测温度（应≤70°C）和纹波（≤150mV）。

保护功能验证：

模拟短路（短接输出端子），观察电源是否进入保护模式（输出关闭，LED 闪烁）。
恢复后应自动重启，否则需检查型号兼容性。

3. 长期维护建议

冗余设计：关键设备建议采用双电源并联（需型号支持，如 S8VS 系列）。
定期检查：每 6 个月清洁散热孔，用红外测温仪检测电源表面温度。
备件策略：批量采购时预留 10% 备件，优先选择原厂替代型号以确保一致性。

五、总结与推荐

应用场景	推荐方案（型号）	核心优势	参考价格
快速替换与可靠性优先	欧姆龙 S8VK-G06024	原厂兼容，功率升级，保护功能全面	600-700 元
成本敏感型项目	明纬 S-50-24	高性价比，认证齐全，适合中小功率设备	200-300 元
国产替代与智能监控	汇川 IS580-24V3A	国产化服务，支持功率提升与故障诊断	400-500 元
复杂系统与远程管理	欧姆龙 S8VS-06024A-F	支持通信与维护预测，适合工业 4.0 产线	900-1100 元
