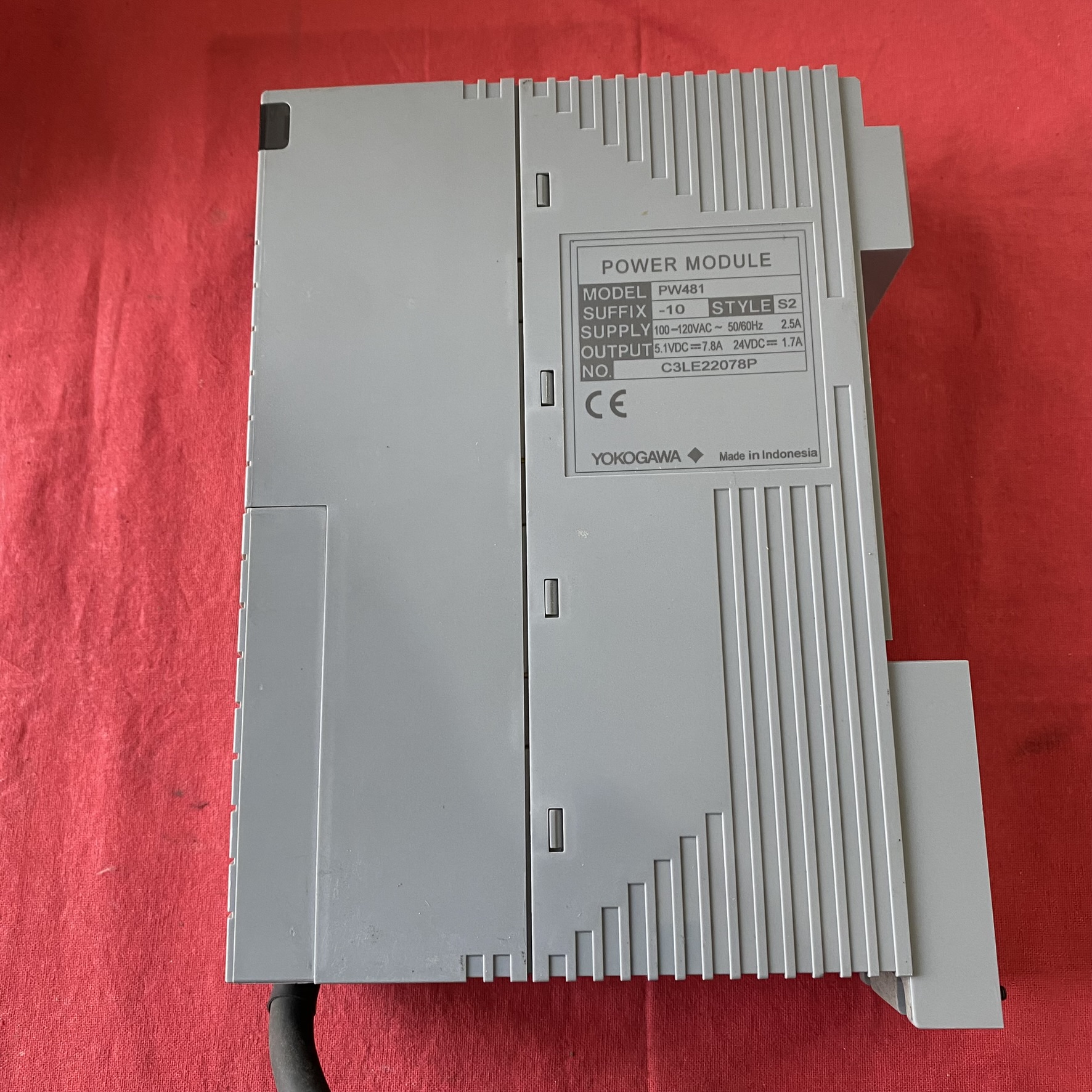

• 基本信息：品牌为 YOKOGAWA / 横河，工作电压为 24V，输出频率为 50kHz，产品通过 CE 认证，重量约为 1000g。

• 型号含义：PW481 表示该模块为 100-120V AC 输入电源模块，带有 - 20°C 至 70°C 的温度选项，“-10” 中的 “1” 表示 ISA 标准 G3 选项，“0” 表示基本型。

• 功能特点：具备稳定供电的功能，能为相连的工业控制设备提供可靠电力。可能支持冗余配置，提高系统的可靠性和容错性。还具有较宽的工作温度范围和湿度适应性，可在多种恶劣环境下正常工作，并且可能采用了高效的电源转换技术，以实现节能的目的。

• 应用领域：广泛应用于化工、石油、建材、航空航天、电气等工业领域，为这些领域的自动化控制系统提供稳定的电源支持

一、输出电压异常

1. 输出电压波动或不稳定

• 原因：铝电解电容器老化（模块内部电容设计寿命为 8 年），长期使用后电解液干涸或鼓包，导致滤波效果下降；负载电流波动过大，超出模块额定输出能力；输入电压不稳定（如电网波动或电源线接触不良）。

• 处理：定期更换电容（建议每 8 年），检查负载是否匹配模块规格，确保输入电压稳定。

2. 输出电压过高或过低

• 原因：过压 / 欠压保护机制触发（如输入电压超出 100-120V AC 范围）；反馈电路故障导致电压调节失效；模块内部功率器件（如 IGBT）损坏。

• 处理：检查输入电压是否符合要求，使用万用表检测输出电压，若异常需联系专业维修。

二、过热与散热问题

1. 模块过热停机

• 原因：环境温度超过 70°C（模块工作温度范围为 - 20°C 至 70°C）；散热风扇故障或散热片积尘严重，导致热量无法排出；长时间高负载运行（超过额定功率）。

• 处理：改善安装环境通风条件，清理散热片，确保负载在额定范围内，必要时增加外部散热装置。

2. 电容过热加速老化

• 原因：电容长期在高温环境下工作，或模块散热设计不足。

• 处理：参考电容更换周期，避免模块在高温环境下连续运行。

三、过载与短路保护

1. 过载保护触发

• 原因：负载电流超过模块额定值（如多个设备并联导致总电流超限）；负载设备内部短路或故障。

• 处理：检查负载连接是否正确，使用钳形表测量实际电流，排除短路点后重启模块。

2. 输出短路导致模块损坏

• 原因：外部线路绝缘层破损、端子松动或设备内部短路。

• 处理：断开负载，分段排查线路，修复短路点后测试模块空载输出是否正常。

•

四、内部电路故障

1. 模块无输出或间歇性工作

• 原因：内部电源芯片、变压器或驱动电路损坏；焊点虚接或 PCB 板腐蚀（尤其在高湿度或腐蚀性环境中）。

• 处理：需专业维修人员检测，更换损坏元件或整块电路板。

2. 电容鼓包或爆裂

• 原因：电容老化、过压或过热。

• 处理：立即更换电容，避免故障扩大，同时检查模块其他部件是否受影响。

五、环境与外部干扰

1. 电磁干扰导致电压波动

• 原因：周边设备（如变频器、电机）产生的高频干扰通过电源线或信号线耦合至模块。

• 处理：增加电源滤波器，将模块与干扰源隔离，确保接地良好。

2. 湿度或粉尘影响

• 原因：高湿度环境导致电路板短路，粉尘堆积影响散热或绝缘性能。

• 处理：定期清洁模块，在潮湿环境中使用防潮箱或干燥剂，确保安装环境符合模块要求。

六、其他潜在问题

1. 冗余配置失效

• 原因：冗余电源模块间通信故障或切换电路损坏。

• 处理：检查冗余连接线路，测试主备模块切换功能，必要时更换故障模块。

2. 参数设置错误

• 原因：用户误调整模块内部配置（如电压调节电位器）。

• 处理：参考说明书恢复出厂设置，重新校准输出电压。

维护建议

1. 定期检查：每 6-12 个月清洁模块散热片，检查电容外观及连接线是否松动。

2. 预防性更换：按 8 年周期更换铝电解电容，即使未出现故障。

3. 环境监控：确保环境温度、湿度在模块规格范围内，避免粉尘和腐蚀性气体。

4. 记录日志：保存故障发生时的环境参数和操作记录，便于快速定位问题
