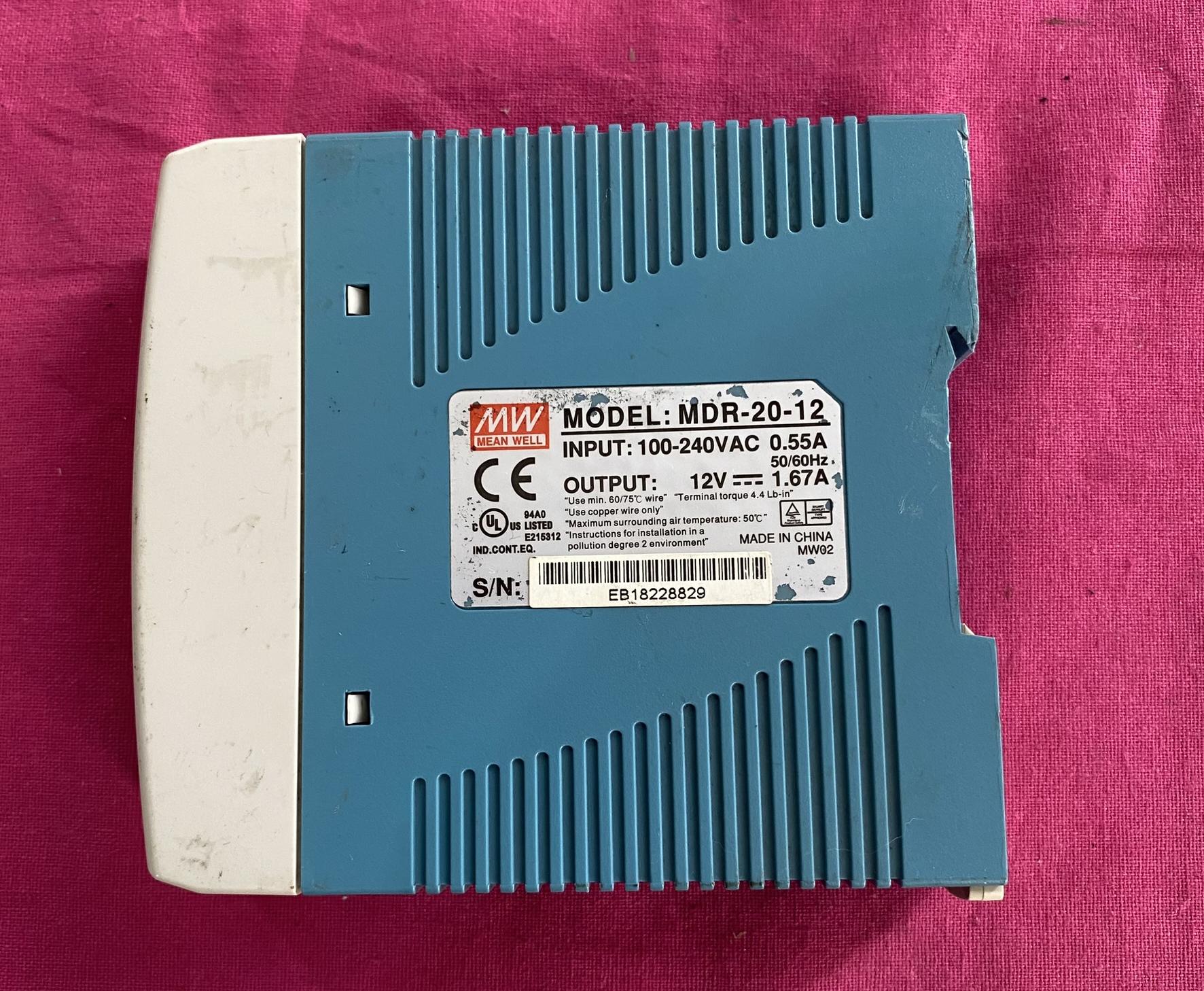

MW 明纬 MDR-20-12 导轨式 AC/DC 电源

1. 电气性能

• 输入范围：支持 85-264VAC 宽电压输入（或 120-370VDC），适应全球电网标准。

• 输出规格：固定 12VDC，最大输出电流 1.67A，满足多数工业设备供电需求。

• 效率与纹波：典型效率 80%，输出纹波与噪声≤120mVp-p，确保稳定供电。

• 保护功能：内置 短路、过载、过压保护，异常解除后自动恢复。

2. 物理特性

• 尺寸与重量：体积为 22.5mm（宽）×90mm（高）×100mm（深），重量仅 0.17kg，紧凑设计节省空间。

• 安装方式：支持 TS-35/7.5 或 TS-35/15 标准 DIN 导轨，安装便捷，适合控制柜集成。

• 外壳材质：塑料外壳，防护等级未明确，但自然风冷设计适用于 -20°C 至 +70°C 的工作环境（需降额使用）。

3. 认证与合规性

• 安全认证：通过 UL508（工业控制）、TUV EN62368-1（ITE 设备）、CE、cULus、EAC 等国际认证，符合严格的安全标准。

• 电磁兼容（EMC）：发射符合 EN55032 Class B（低辐射），抗干扰符合 EN61000-4 系列，适用于对电磁环境敏感的场景。

• 环保标准：符合 RoHS 指令，采用无铅制程，满足欧盟环保要求。

4. 功能与设计

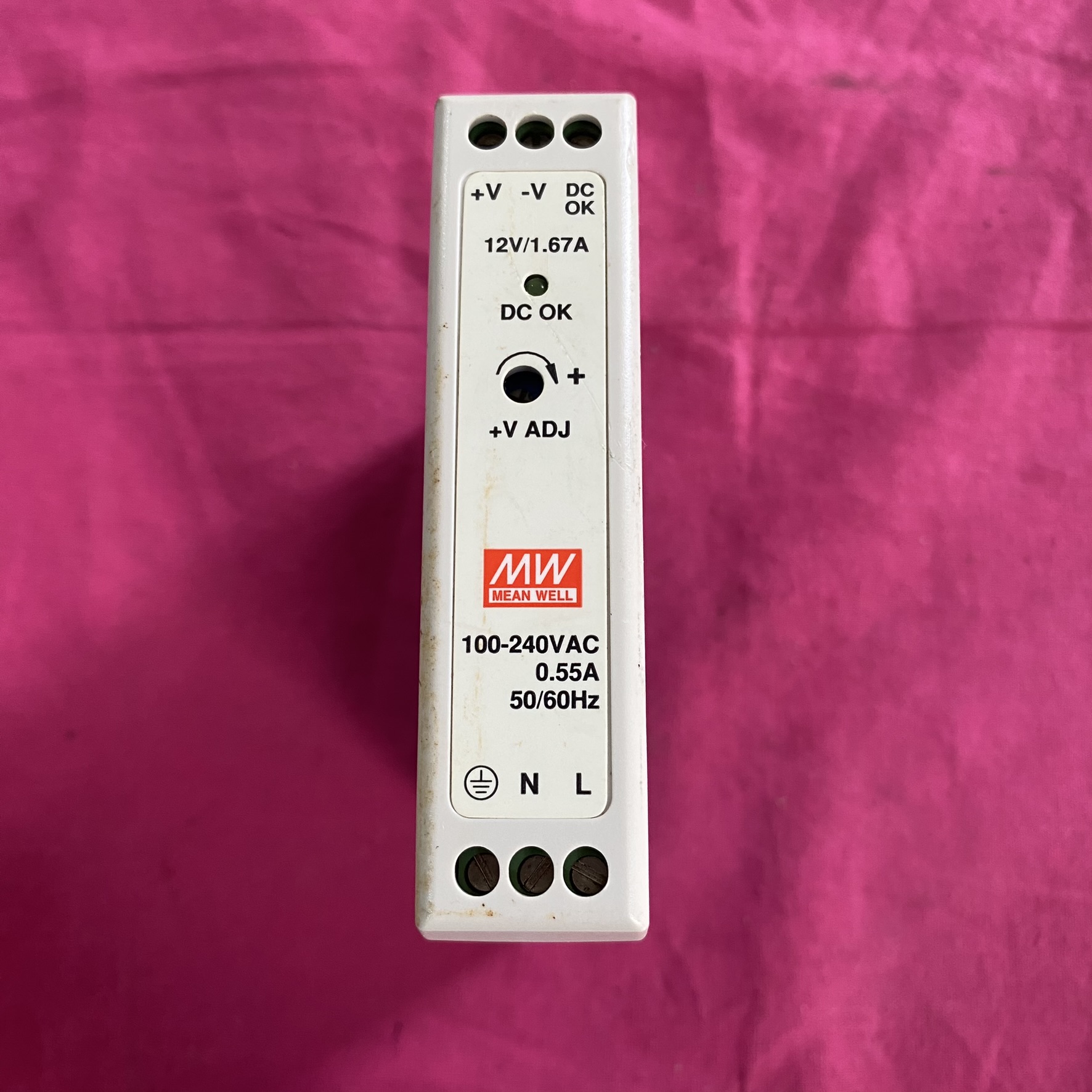

• DC OK 信号：内置 DC OK 输出，通过 LED 指示灯或外部继电器反馈电源状态，便于系统监控。

• 主动式 PFC：功率因数校正（PFC）功能提升电网利用率，符合 EN61000-3-2 谐波标准。

• 空载功耗：待机功耗＜0.75W，符合能源效率要求。

•

5. 应用场景

• 工业自动化：PLC、传感器、电磁阀等设备供电。

• 商业设备：门禁系统、LED 照明、小型控制系统。

• 恶劣环境：-20°C 至 +70°C 宽温范围，适应工厂、仓库等复杂环境。

7. 注意事项

• 降额使用：环境温度超过 50°C 时需按曲线降额，例如 70°C 时输出功率降至 60%（12W）。

• 安装要求：导轨安装时需预留足够散热空间，避免堆叠影响通风。

• 负载匹配：建议负载功率在额定功率的 20%-100% 范围内，以优化效率与寿命。
