一、核心规格与功能

1. 视频处理能力

• 压缩标准：采用 MPEG4（SP） 压缩技术，在 352×240 分辨率下可实现 30 帧 / 秒 的流畅视频传输，带宽占用仅 1.6 Mbps。

• 输入输出：1 路 BNC 模拟视频输入（支持 NTSC/PAL 自适应）和 1 路 BNC 环通输出，适用于摄像机信号的中继扩展。

• 图像调节：支持亮度、对比度、色度调节，以及时间戳和文本叠加功能（如设备编号、日期）。

2. 网络与协议支持

• 以太网接口：1 个自适应 10/100BaseT (X) 端口，支持 TCP/IP、UDP、HTTP、RTSP、RTP 等协议，可通过 Web 界面直接访问和配置。

• 多播与组播：支持 IGMPv3 多播协议，有效减少网络带宽占用，适合多客户端同时访问。

• 远程管理：内置 Web 服务器，支持 SNMP V3 和 OPC UA 协议，可集成至 SCADA 或云平台进行集中监控。

3. 报警与联动功能

• 智能检测：支持 视频动态侦测（VMD），可设置检测区域和灵敏度，触发报警后自动抓拍图片并通过 FTP 或邮件发送。

• 数字 I/O：提供 2 路数字输入（DI）和 2 路继电器输出（DO），可连接传感器（如门磁、温度开关）或控制外部设备（如警灯、电磁阀）。

• PTZ 控制：通过 RS-232/485 串口支持主流 PTZ 摄像机协议（如 Pelco-D、Sony VISCA），实现远程云台控制。

4. 工业级可靠性设计

• 宽温运行：标准型号支持 0~60°C，宽温型号可达 -40~75°C，适应极端环境（如工厂车间、户外设备）。

• 冗余电源：2 路 24 VDC 冗余输入，支持反接保护，确保供电中断时系统持续运行。

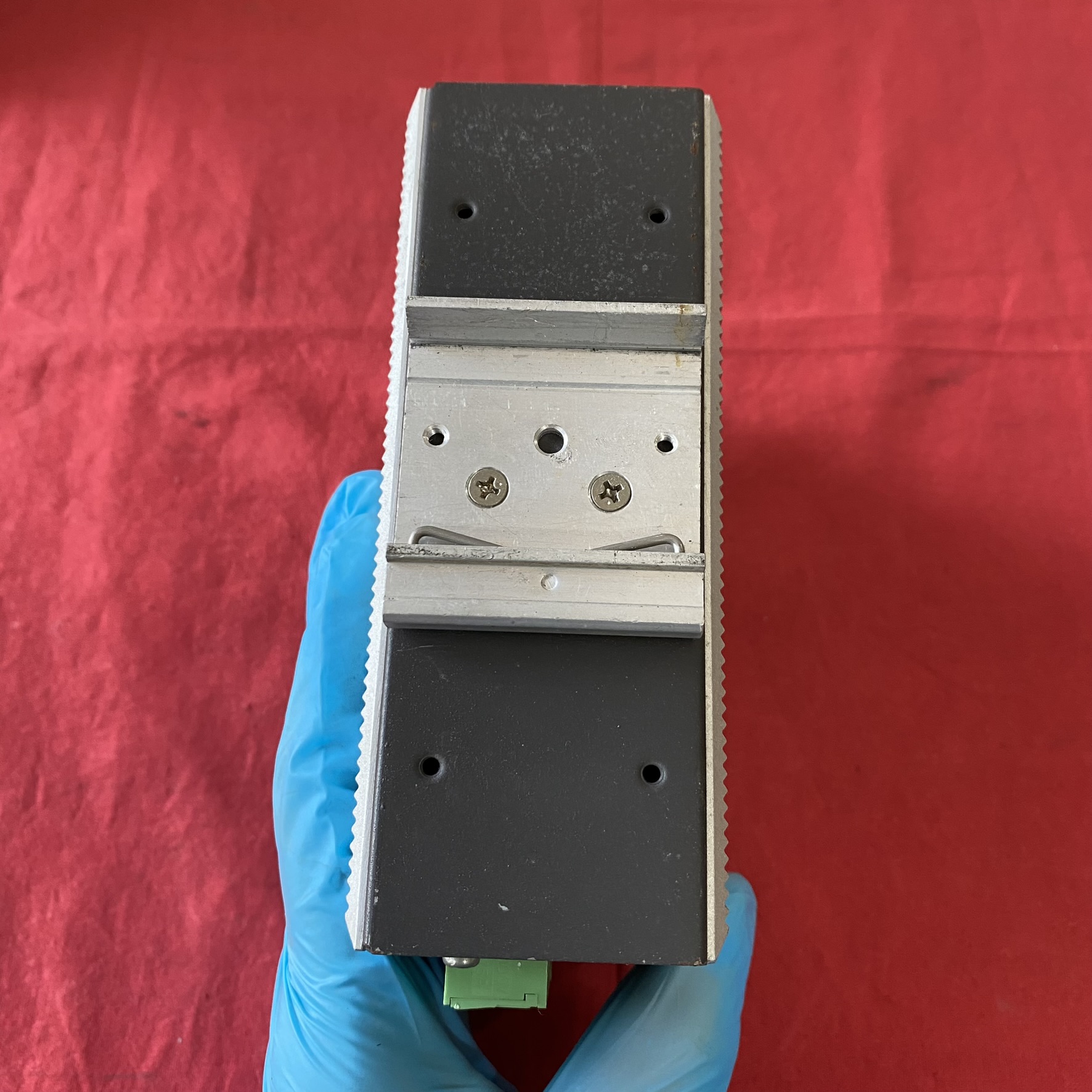

• 物理防护：IP30 防尘外壳，抗振动和冲击，可通过 DIN 导轨或壁挂式安装。

二、典型应用场景

1. 工业设备监控

• 实时查看生产线设备运行状态，如化工反应釜、数控机床的运转情况，结合 VMD 功能自动识别异常停机或故障。

• 示例：在石油钻井平台上，通过 VPORT3310 将现场摄像头画面传输至远程控制中心，实现无人值守监控。

2. 智能交通与物流

• 高速公路收费站、铁路道口的视频监控，触发地感线圈报警后自动抓拍车辆图像并上传至管理系统。

• 港口集装箱起重机的操作画面回传，辅助远程调度和安全管理。

3. 能源与基础设施

• 变电站、风力发电机的远程巡检，通过数字输入连接温湿度传感器，异常时联动继电器启动通风设备。

• 城市排水系统的泵站监控，结合视频和水位传感器数据实现智能化调度。

•

三、安装与配置要点

1. 硬件连接

• 视频输入：使用 BNC 同轴电缆连接模拟摄像机，确保信号稳定；若需长距离传输，可搭配视频光端机。

• 串口控制：RS-232/485 接口可直接连接 PTZ 摄像机或门禁控制器，需根据设备协议设置波特率（如 9600 bps）和地址。

• 电源：建议使用冗余电源模块，避免单点故障；若需 POE 供电，可外接 MOXA INJ-24 系列 PoE 注入器。

2. 软件设置

• Web 界面：通过浏览器访问设备 IP，配置网络参数（如静态 IP、网关）、视频编码参数（分辨率、帧率）和报警规则。

• 第三方集成：支持 ONVIF 协议，可接入主流视频管理平台（如 Milestone、Genetec），或通过 SDK 定制开发应用。

• 安全防护：启用 HTTPS 加密访问，设置用户权限分级，防止未授权操作。

四、常见问题与维护建议

1. 视频卡顿或延迟

• 原因：网络带宽不足、编码参数设置过高、设备负载过大。

• 解决：降低分辨率或帧率（如切换至 CIF 分辨率 25 帧 / 秒），优化网络路由，避免与其他大流量设备共享带宽。

2. 报警触发不响应

• 原因：DI 输入接线松动、报警规则未正确配置、FTP / 邮件服务器参数错误。

• 排查：检查接线端子是否牢固，在 Web 界面测试 DI 触发继电器动作，验证邮件服务器 SMTP 配置。

3. PTZ 控制失效

• 原因：协议选择错误、波特率不匹配、串口接线错误。

• 解决：确认摄像机协议（如 Pelco-D）与 VPORT3310 设置一致，检查 RS-485 接线是否采用差分信号（A+/B-）。

4. 长期运行稳定性

• 维护：每 6 个月清洁设备外壳和散热孔，检查电源模块电容是否鼓包；定期升级固件以修复安全漏洞和提升性能。

• 替代方案：若需更高性能或扩展功能，可考虑 MOXA NPort 5100 系列 串口服务器（支持 4~16 串口）或 AIG-302 工业物联网网关（集成边缘计算）。

五、选型注意事项

1. 视频分辨率需求

• 若需高清监控（如车牌识别），建议选择支持 H.264 或 H.265 压缩的型号（如 MOXA VPort 5600 系列）。

2. 环境适应性

• 在粉尘或潮湿环境中，优先选择 IP67 防护等级的型号（如 MOXA VPort 5100-4-DT）；高温场景需确认宽温版本支持。

3. 协议兼容性

• 若需与第三方系统对接，需确保设备支持所需协议（如 OPC UA、MQTT），或通过网关进行协议转换。
