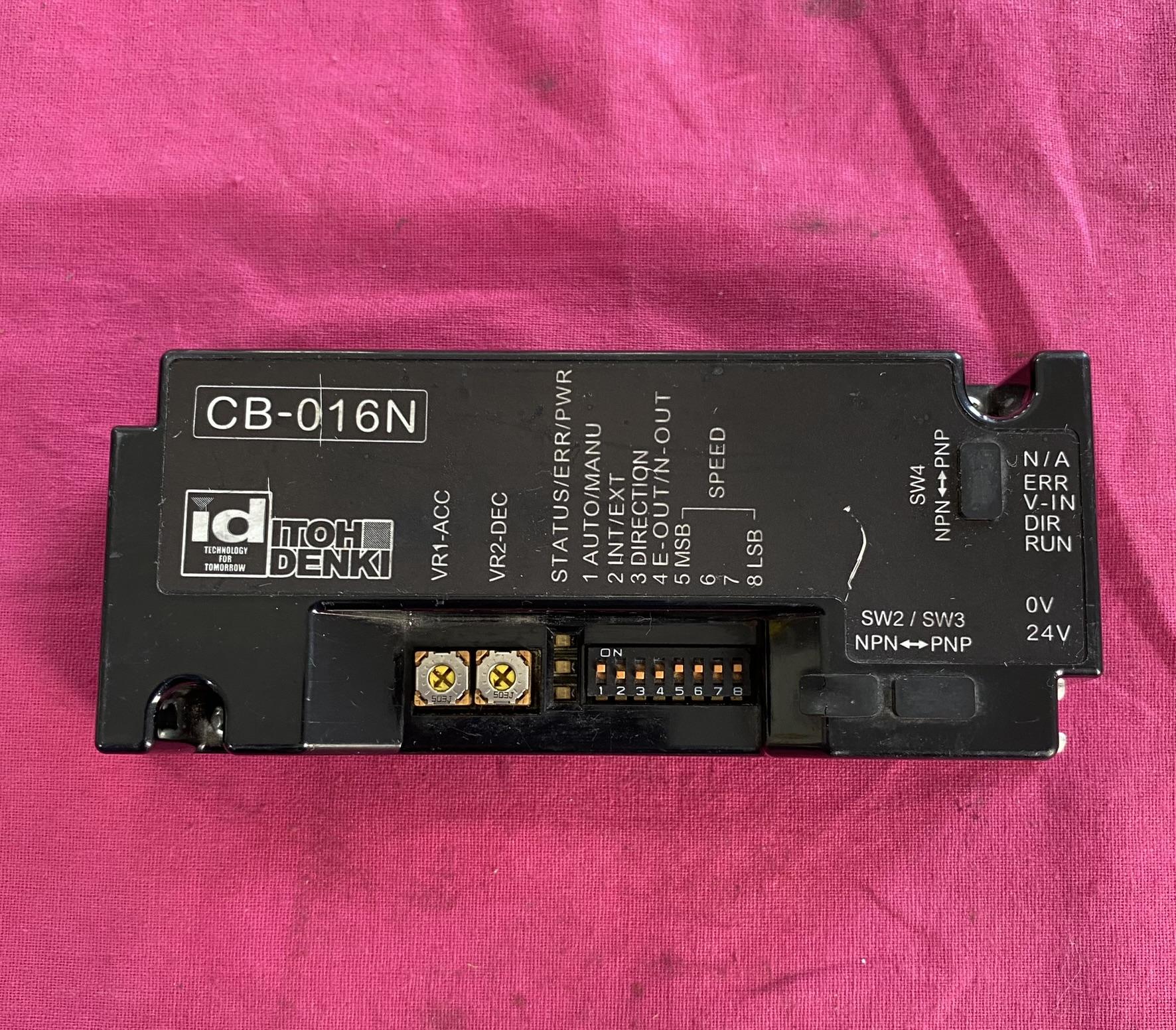

ITOHDENKI CB-016N 基础型驱动控制卡

一、核心功能与技术参数

1. 基础控制能力CB-016N 支持简单的 ON/OFF 功能，通过外部信号（如 PLC 或传感器）直接控制电机的运行与停止。其设计目标是为轻负载、低复杂度的输送场景提供稳定且低成本的解决方案。
2. 电气特性

• 输入输出类型：采用 NPN 信号（对应型号为 CB-016N7），可兼容大多数工业控制器的标准接口。

• 电源规格：需外接 24V DC 电源，通过 CN1 接口供电，最大电流容量为 4A。

• 控制接口：配备 5 针 CN2 连接器，支持 RUN（运行 / 停止）、DIR（方向控制）、V-IN（模拟量调速）等信号输入，以及 ERR（故障输出）和 PLS（电机脉冲反馈）等状态输出。

3. 硬件配置

• DIP 开关设置：通过 SW1 开关可调整电机转向（CW/CCW）、速度调节模式（内部电位器或外部模拟量）及故障信号输出逻辑。

• 状态指示灯：集成 3 个 LED 灯，分别显示电源状态（绿色）、故障类型（红色）和错误计数（橙色），便于快速排查问题。

二、典型应用场景

1. 物流输送线在电商仓储或制造业的分拣系统中，CB-016N 可控制单个或多个电动滚筒，实现货物的连续输送。例如，通过外部传感器检测货物位置，触发电机启停以避免碰撞。
2. 生产装配线在汽车零部件装配等节拍固定的产线中，该控制卡可与 PLC 配合，精确控制滚筒的运行时间，确保零部件按预设流程流转。
3. 轻负载提升系统适用于小型升降平台或垂直输送设备，通过简单的正反转控制实现货物的上下搬运。

三、安装与调试要点

1. 接线规范

• 电源连接：将 24V DC 正极接至 CN1-2，负极接至 CN1-1，确保极性正确以避免损坏电路。

• 控制信号：RUN 信号（CN2-1）与 0V 短接时电机运行，断开则停止；DIR 信号（CN2-2）接 24V 可切换电机转向。

• 模拟量调速：若启用外部调速功能，需将 V-IN 信号（CN2-3）接入 0-10V 电压源，对应电机速度范围为 0-100% 额定转速。

2. 参数设置

• 转向调整：通过 SW1-3 开关选择电机旋转方向，默认设置为 CW（顺时针）。

• 速度调节：可通过内部电位器（VR1）或外部模拟量输入（V-IN）调整速度，内部调速范围为 0-100%，外部模拟量精度更高。

• 加减速时间：通过 VR2 电位器可设置 0-2.5 秒的加速和减速时间，减少电机启动时的机械冲击。

3. 故障排查

• 常见问题：若红色 LED 亮起，可通过错误代码表（见用户手册）查询具体故障，例如过流（代码 01）、欠压（代码 02）或电机堵转（代码 03）。

• 恢复措施：多数故障可通过断电重启或手动复位（SW1-4 置 ON）解决；若问题持续，需检查接线是否松动或电机是否过载。

•

4. 日常维护

• 清洁保养：定期使用压缩空气清除控制卡表面的灰尘，避免因积尘导致散热不良或短路。

• 触点检查：每季度检查连接器接口是否氧化或松动，确保信号传输稳定。

• 固件更新：根据官方公告，若有新固件发布，可通过官网下载升级包，使用 U 盘进行离线更新。

五、注意事项

1. 安全操作

• 安装或维护时务必切断电源，避免触电风险。

• 若需控制大惯性负载，建议额外配置浪涌吸收电路，防止电机停止时产生的反电动势损坏控制卡。

2. 环境要求

• 工作温度范围为 -20°C 至 +60°C，湿度不超过 90% RH（无冷凝），避免在高温潮湿环境中使用。

• 应远离强电磁干扰源（如变频器、电焊机），必要时对控制线缆采取屏蔽措施。

3. 保修政策

• 产品自购买之日起享受 1 年质保，但人为损坏或未按规范操作导致的故障不在保修范围内。
