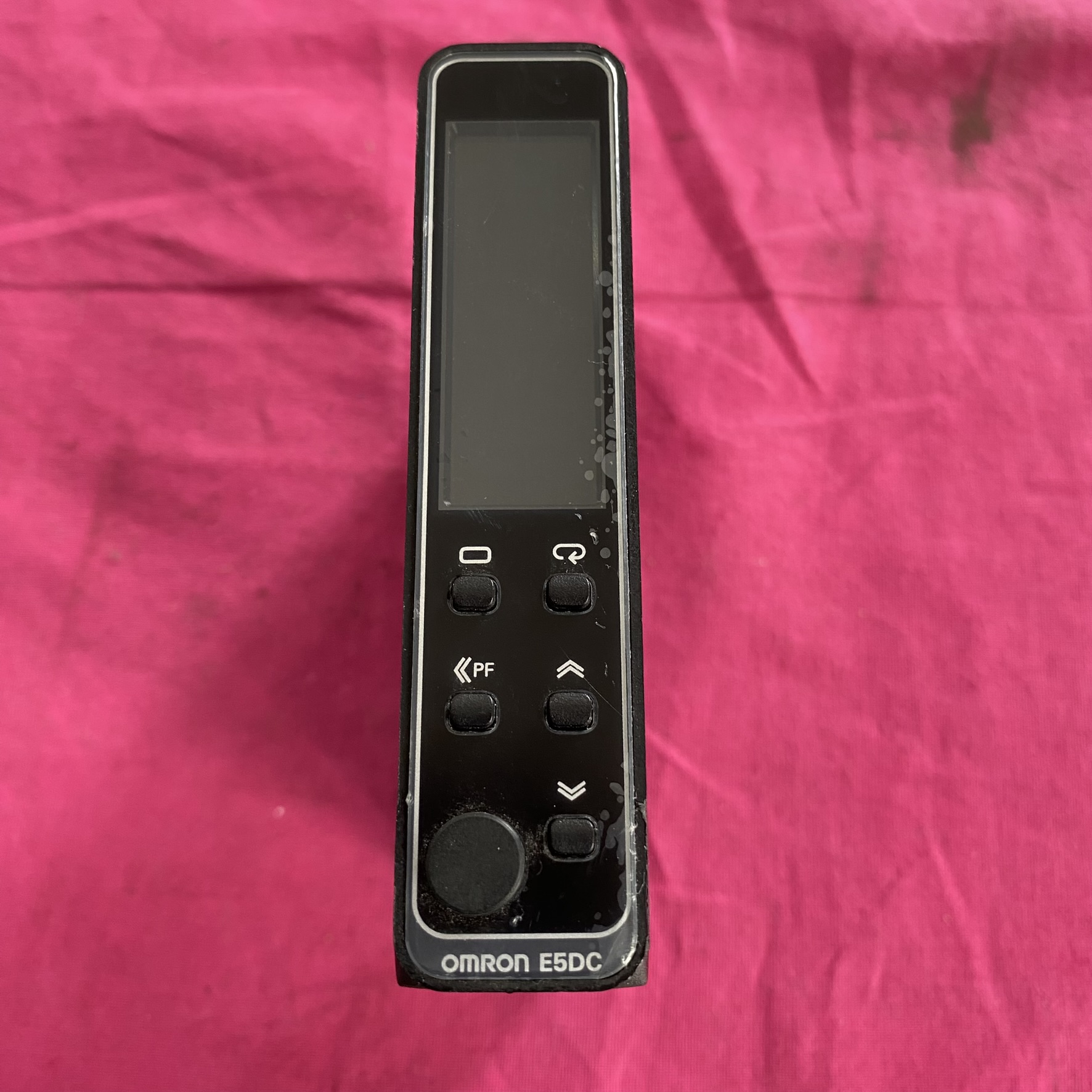

OMRON 欧姆龙 E5DC-RX2ASM-000 数字温度控制器

一、核心规格与功能

1. 输入输出配置

• 控制输出：1 路继电器输出（250V AC/3A 电阻负载），适用于驱动接触器或小型继电器。

• 辅助输出：2 路继电器输出（250V AC/2A），可用于报警指示或外部设备联动（如冷却风扇）。

• 输入类型：全量程多输入，支持热电偶（K、J、T、E 等 13 种类型）、热电阻（PT100、JPT100）、非接触式温度传感器及模拟量（0-10V、4-20mA 等）。

• 温度范围：热电偶输入覆盖 -200℃ 至 2300℃，热电阻输入支持 -200℃ 至 850℃，满足宽温域需求。

2. 控制与通信

• 控制方式：2 自由度 PID 控制（带自动调谐）或 ON/OFF 控制，支持加热 / 冷却独立参数设置，适应不同系统特性。

• 通信接口：标配 RS-485（Modbus RTU 协议），可与 PLC、HMI 或计算机无缝连接，实现远程监控与参数调整。

• 操作与显示：11 段白色 LED 显示屏（PV 字符高度 8.5mm），支持本地按键操作及通过 CX-Thermo 软件进行 PC 端配置。

3. 硬件设计

• 安装方式：22.5mm 宽 DIN 导轨安装，节省控制柜空间；端子台可拆卸，维护时无需拆线。

• 电源范围：AC 100-240V（50/60Hz），适应全球主流电压标准。

• 防护等级：正面 IP66，端子部 IP00，适合工业环境使用。

二、应用场景

1. 工业加热设备

• 塑料挤出机、工业炉窑的温度控制，支持高精度 PID 调节以确保工艺稳定性。

2. 食品与饮料加工

• 杀菌设备、发酵罐的温度监控，通过辅助输出实现报警和设备启停联动。

3. 实验室与医疗设备

• 恒温箱、培养箱的精准控温，支持多传感器输入以适应不同实验需求。

4. 能源与环境

• 太阳能集热器、制冷系统的温度管理，结合 RS-485 通信实现集中监控。

三、关键特性与优势

1. 高速采样与响应

• 50ms 高速采样周期，适用于快速升温或温度波动大的系统（如半导体制造）。

2. 灵活报警功能

• 2 路独立报警输出，支持绝对值、偏差值等多种报警模式，可自定义报警滞后（如 1℃）以避免误触发。

3. 多重安全保护

• 加热器断线检测（HB 报警）、SSR 故障检测（HS 报警），防止设备异常运行引发安全事故。

4. 模块化扩展

• 支持通过扩展模块（如通信适配器）提升功能，但需注意部分型号已停产，建议优先选择替代方案。

•

六、典型接线与参数设置示例

1. 硬件接线

• 电源：端子 11、12 接 AC 100-240V。

• 传感器：热电偶接端子 4、5；热电阻接端子 5、6（三线制）。

• 控制输出：端子 1、2 接继电器负载；辅助输出 1 接端子 7、8，辅助输出 2 接端子 9、10。

2. 参数设置流程

• 输入类型：进入菜单 IN-T，选择热电偶（如 K 型）或热电阻（如 PT100）。

• 控制模式：CNTL 设置为 PID，启用自动调谐功能（AT 键长按）。

• 报警值：AL-1 设置为目标温度 ±2℃，ALH1 设置滞后 1℃ 以稳定输出。

七、注意事项

• 输出寿命：继电器电气寿命约 10 万次，频繁动作场景建议搭配 SSR（固态继电器）。

• 环境要求：工作温度 -10~55℃，避免在高湿度或粉尘环境中使用。

• 通信配置：Modbus 从站地址默认 1，波特率 9600bps，需与上位机一致以确保通信正常。
