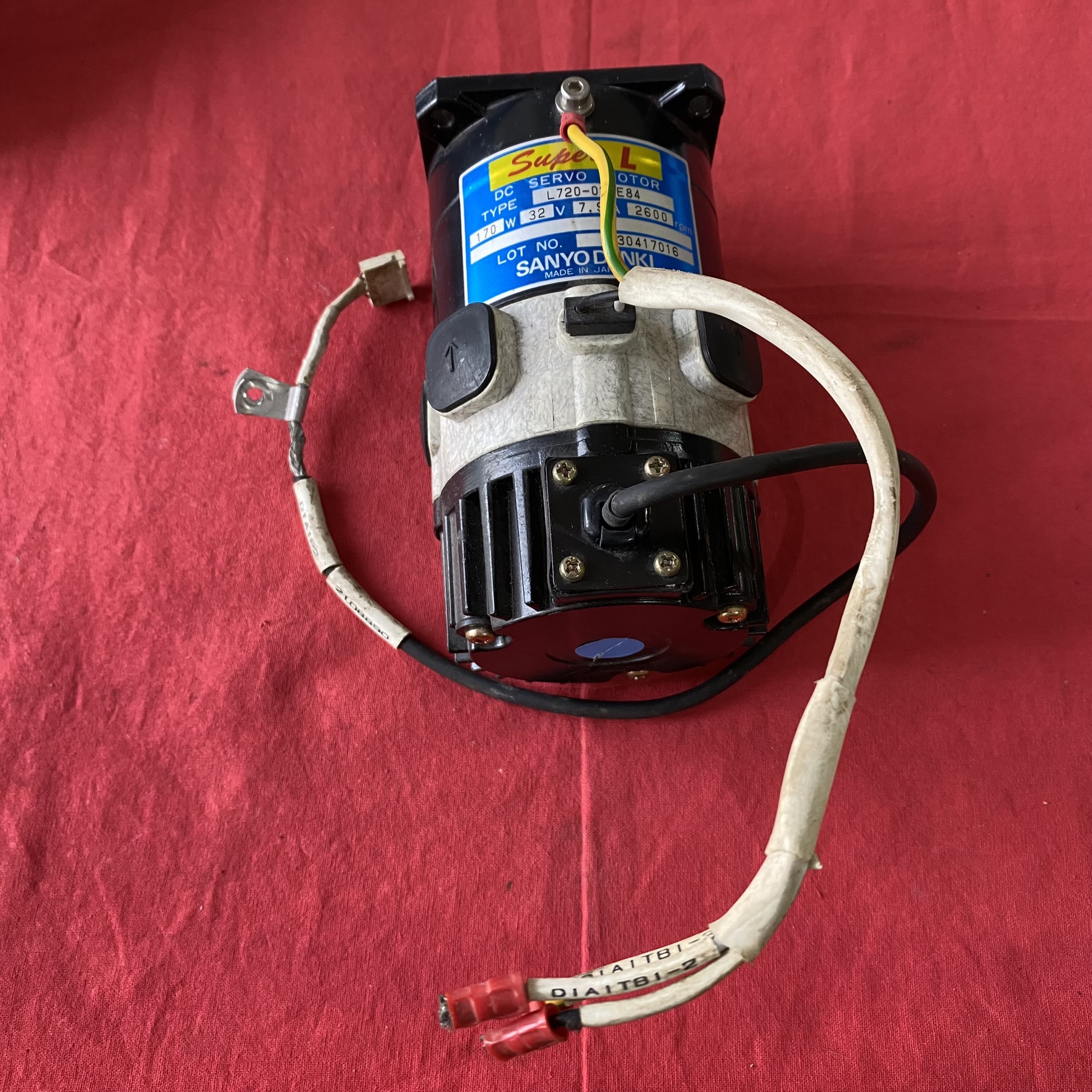

一、核心技术参数与型号解析

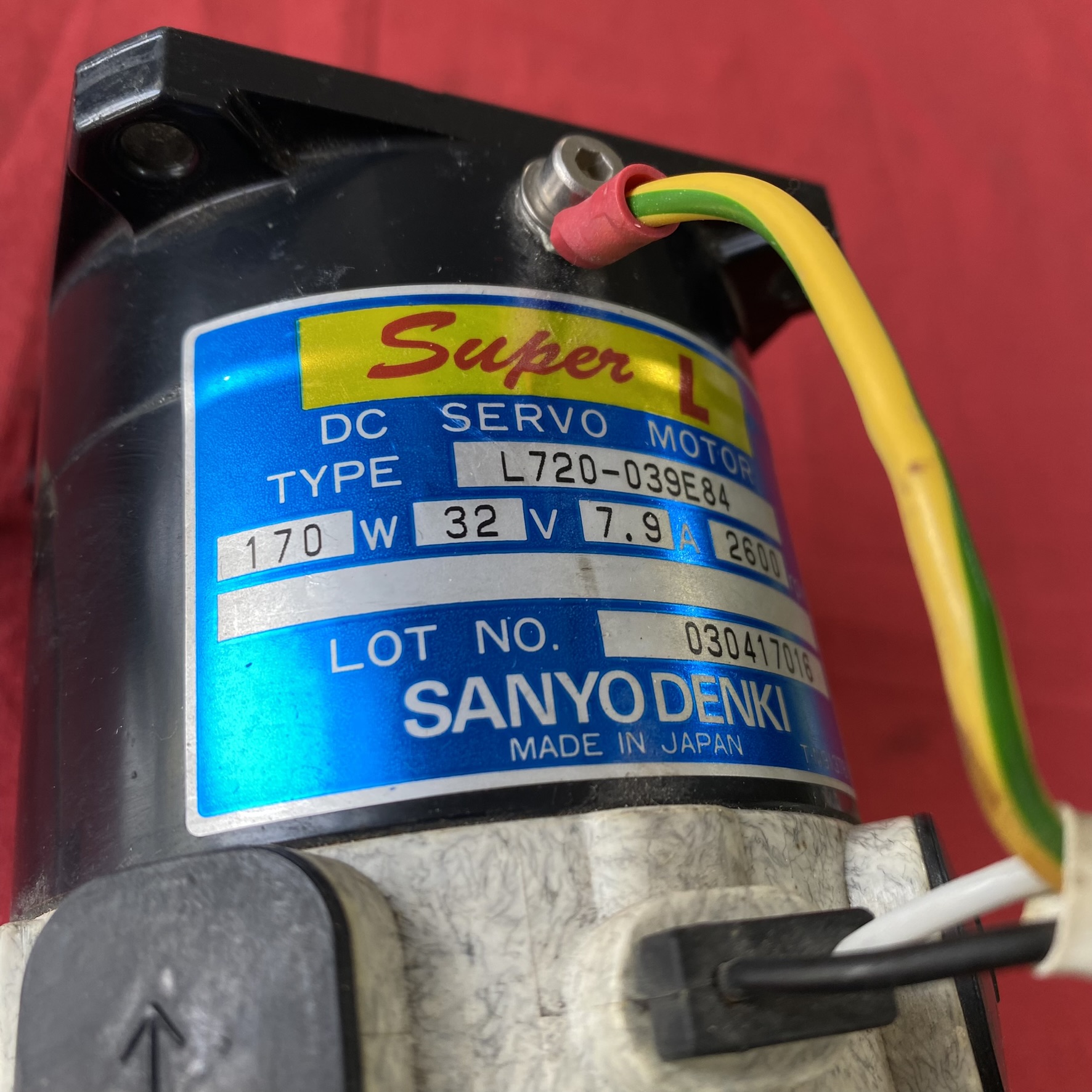

1. 基础参数与型号定义

• 型号结构：

• L720：系列名称，代表 Super L 系列，适配中小型自动化设备。

• 039E84：具体规格，包含电压、功率等核心参数。

• 电气特性：

• 额定电压：32V DC。

• 额定功率：170W，峰值功率可达 340W（短时过载能力强）。

• 额定电流：7.4A，效率≥85%。

• 转速范围：0-3000r/min，响应频率≥200Hz，适合高速启停控制。

• 机械特性：

• 轴径：φ14mm 实心轴，材质为 SUS420J2，径向负载≤150N，轴向负载≤50N。

• 防护等级：IP50（防尘），适用于常规工业环境；若需更高防护，可搭配防护套使用。

• 编码器配置：

• 增量式编码器：分辨率 2500 脉冲 / 转（PPR），支持 A/B/Z 相正交输出，适配多数 PLC 高速计数器模块（如三菱 FX3U 的 C251）。

• 信号形式：TTL 电平，需外接上拉电阻（2.2kΩ）以兼容 PLC 输入。

2. 性能优势

• 高精度控制：

• 采用稀土永磁体和高精度齿轮箱，定位精度达 ±0.01°，重复定位精度≤±0.005°。

• 线性度 ±0.1% FS，确保速度与位置控制的一致性。

• 可靠性设计：

• 内置过热保护（150℃阈值）、过流保护（200% 额定电流），避免电机损坏。

• 抗振动（10-500Hz，150m/s²）和冲击（1000m/s²），适应复杂机械环境。

二、典型应用场景

1. 工业自动化设备

• 数控机床：用于进给轴驱动，配合伺服驱动器实现微米级定位（如铣削加工中的刀具路径控制）。

• 机器人关节：监测机械臂旋转角度，重复精度达 ±0.1°，适用于焊接、装配等精密作业。

2. 包装与印刷机械

• 卷绕机张力控制：通过编码器反馈实时调整放卷速度，避免材料拉伸变形（如薄膜、纸张加工）。

• 标签贴标机：精确控制标签输送距离，确保贴标位置误差≤±0.5mm。

3. 医疗与实验室设备

• CT 扫描仪：驱动旋转机架实现高速、平稳扫描，噪声≤60dB（A）。

• 精密移液器：控制活塞运动，实现微升级液体量取（精度 ±1%）。

三、安装与接线规范

1. 机械安装要点

• 同轴度要求：电机轴与负载轴的同轴度误差≤0.05mm，建议使用弹性联轴器（如三洋 E69-C10B），避免偏心导致的机械磨损和振动。

• 固定方式：通过法兰盘或 35mm DIN 导轨安装，需预留至少 10mm 散热间隙，远离变频器、电机等干扰源。

2. 电气接线示例

• 伺服驱动器连接（以三洋 PY2 系列为例）：

  引脚	功能	接线说明
  U/V/W	电机电源线	接伺服驱动器 CNB 端子（需确保相序正确）。
  PE	接地	连接设备保护地，确保安全接地。
  A+/A-	编码器 A 相	接驱动器 CN2 的 A+/A - 端子（差分信号）。
  B+/B-	编码器 B 相	接驱动器 CN2 的 B+/B - 端子（差分信号）。
  Z+/Z-	编码器 Z 相	接驱动器 CN2 的 Z+/Z - 端子（参考脉冲）。

• 抗干扰措施：

• 使用双绞屏蔽线（如 Belden 3103A），屏蔽层单端接地（接驱动器侧 GND），信号传输距离≤100m。

• 在编码器电源输入端并联 100μF 电解电容和 0.1μF 陶瓷电容，抑制高频噪声。

四、配置与调试要点

1. 伺服驱动器参数设置

• 增益调整：

• 位置环增益：初始设为 50rad/s，根据负载惯量逐步调整（范围 20-100rad/s）。

• 速度环增益：初始设为 20rad/s，响应频率需匹配电机特性（范围 10-50rad/s）。

• 零点校准：

• 旋转电机至 Z 相脉冲输出位置，通过驱动器参数将其设为机械零点。

•

2. PLC 编程示例（以三菱 FX3U 为例）

• 脉冲输出控制：

• 使用 PLSY 指令发送脉冲（如 D0 存储脉冲数，D2 存储频率）：

  plaintext

  PLSY D0 D2 Y0  // Y0为脉冲输出，Y1为方向信号


• 位置反馈处理：

• 通过高速计数器 C251 读取编码器脉冲，结合机械传动比计算实际位移（如丝杠导程 10mm 时，位移 = 脉冲数 ×10/2500）。

五、故障排查与维护

1. 常见问题与解决方法

2. 预防性维护

• 定期清洁：每季度用干布擦拭电机表面灰尘，避免油污侵入轴承和编码器。

• 轴承润滑：每年补充高温润滑脂（如 Molykote® G-n），延长轴承寿命（机械寿命≥10,000 小时）。

• 寿命管理：参考三洋手册，建议每 2 年进行一次全面性能测试（如转速、扭矩、编码器精度）。

六、选型对比与替代方案

1. 同系列型号对比

2. 竞品替代建议

• Panasonic MINAS A6：支持多圈绝对值编码器，减少零点校准步骤，适合复杂运动控制。

• Yaskawa Sigma-7：内置振动抑制功能，响应频率达 500Hz，适合高动态负载（如机器人关节）。

七、技术支持与资源

1. 官方文档：

• 用户手册：可在 三洋电机官网 下载，包含详细接线图、参数设置指南及安全规范。

• CAD 模型：提供三维图纸，便于设备集成设计（搜索 “L720-039E84 CAD” 获取）。

2. 培训服务：

• 参加三洋 工业自动化认证课程，学习伺服系统原理、PLC 编程及故障诊断。

3. 备件采购：

• 通过三洋官方渠道（如区域服务中心、授权分销商）采购，确保与设备兼容。

总结
