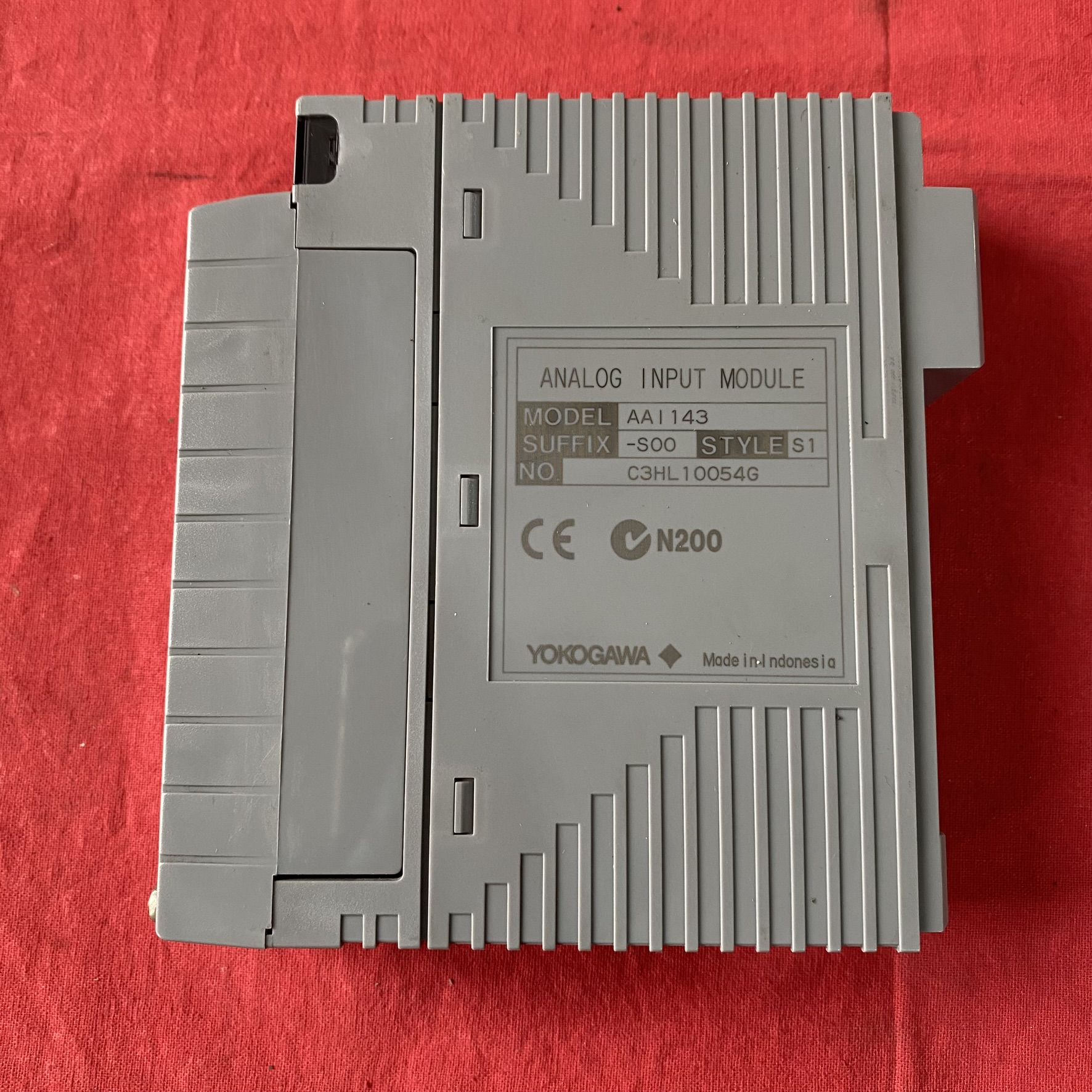

一、核心技术参数与功能特性

1. 输入类型与信号规格

• 支持信号：

• 4-20 mA 电流输入（兼容工业标准变送器，如压力、流量、液位传感器）；

• 二线制 / 四线制传感器：每通道可独立配置，适应不同供电需求。

• 测量精度：±0.1% FS（典型值），分辨率 16 位，可实现 0.038 mA 的最小调节步长，满足过程控制中对微小信号变化的捕捉需求。

• 输入阻抗：270Ω（20 mA 时）至 350Ω（4 mA 时），确保信号匹配稳定性。

2. 通道配置与隔离设计

• 通道数量：16 通道高密度设计，单模块可覆盖中小型控制系统的模拟量采集需求，节省机柜空间。

• 电气隔离：通道间及模块与系统间隔离（1500 V AC/1 分钟），抗共模干扰能力强，适合复杂电磁环境。

3. 硬件设计与可靠性

• 物理特性：

• 尺寸：100mm×56mm×20mm（宽 × 高 × 深），紧凑设计适配标准 35mm DIN 导轨；

• 工作温度：-40°C 至 + 70°C，支持 ISA G3 抗腐蚀选项（型号后缀 - 3），适应高温、高湿及腐蚀性工业环境。

• 冗余能力：支持 N+1 冗余配置（需与同型号模块配合），通过二极管隔离避免反向电流，故障切换时间≤100 ms（标准响应型）。

4. 通信与诊断功能

• 通信接口：通过横河专用 ESB 总线 或 RS-485 接口（需搭配通信模块如 ALR121）与控制站（FCS）连接，支持 Modbus RTU 协议。

• 故障诊断：

• 通道级短路 / 开路检测，LED 指示灯实时显示状态；

• 内置自诊断功能，可检测模块内部电路故障并上传至 DCS 系统。

二、典型应用场景

1. 工业过程控制

• 流量监测：连接电磁流量计或涡街流量计，采集 4-20 mA 信号计算瞬时流量与累计总量，支持线性化处理（如温压补偿）。

• 压力控制：监测反应釜或管道压力，为 PID 调节提供数据支持，确保工艺参数稳定。

2. 能源与电力

• 发电厂：采集汽轮机润滑油压力、锅炉水位变送器信号，优化设备运行效率并实现故障预警。

• 变电站：监测无功补偿装置（如 SVC）的输出电流，稳定电网电压与功率因数。

3. 化工与石油化工

• 反应釜控制：精确采集温度、压力及成分分析信号，确保化学反应的一致性与安全性。

• 精馏塔操作：监测回流比、再沸器加热量，实现多组分混合物的高效分离。

4. 环保与水处理

• 污水处理：采集溶解氧、pH 值变送器信号，优化曝气与加药过程，降低能耗与化学药剂投加量。

• 废气处理：监测脱硫脱硝系统的浆液循环泵电流，确保污染物排放达标。

三、安装与配置要点

1. 硬件安装规范

• 机械安装：插入控制站（FCS）的 I/O 卡槽，支持水平或垂直安装，相邻模块间距≥10mm 以保证散热。

• 接线要求：

• 信号连接：使用 2.5 mm² 屏蔽双绞线，与动力电缆间距≥30cm，屏蔽层单端接地（接至机柜 PE 端子）；

• 电源连接：24V DC 冗余供电（如横河 PW482-10 模块），确保供电连续性。

• 端子选项：可选择压力钳端子（ATA4S-00）、双压端子座（ATA4D-00）或带浪涌吸收器的端子（ATA4S-10/ATA4D-10），提升接线可靠性与抗干扰能力。

2. 参数配置流程

1. 通道组态：通过横河 CENTUM VP 组态工具 设置输入类型（4-20 mA）、量程及滤波时间（1-10ms）；

2. 线性化处理：针对非线性传感器（如涡轮流量计），启用内置线性化算法（支持多项式拟合）；

3. 报警设置：配置高 / 低限报警阈值及延迟时间，触发时联动输出动作（如切断阀门）。

3. 调试与校准

• 信号校准：使用高精度毫安表（如 FLUKE 725）逐通道校准，误差需≤±0.1% FS；

• 冗余测试：模拟主模块故障，验证备用模块是否在 100 ms 内无缝切换并保持输出稳定。

•

四、故障排查与维护

1. 常见问题与解决方法

2. 预防性维护

• 定期清洁：每季度用压缩空气吹扫模块表面灰尘，避免积尘导致散热不良；

• 电容更换：铝电解电容器推荐更换周期为 8 年（环境温度≤40°C），高温环境需缩短至 5 年；

• 固件更新：通过横河官方工具（如 CENTUM VP System Update）升级模块固件，修复已知缺陷并提升功能支持。

五、选型对比与替代方案

1. 同品牌型号对比

2. 竞品替代建议

六、技术支持与资源

1. 官方文档：

• 用户手册：可在 横河电机官网 下载《CENTUM VP I/O Module Technical Manual》，包含接线图、参数设置指南及安全规范；

• CAD 模型：提供 3D 图纸，便于控制柜布局设计（搜索 “AAI143-S00 CAD” 获取）。

2. 软件工具：

• CENTUM VP 组态软件：用于模块参数配置、冗余设置及系统调试。

3. 服务与培训：

• 技术支持：通过横河 400 热线（400-810-1315）或授权代理商获取现场调试与故障诊断服务；

• 认证培训：参加横河《工业自动化 I/O 模块应用培训》，学习高级配置与故障排除技能。

总结
