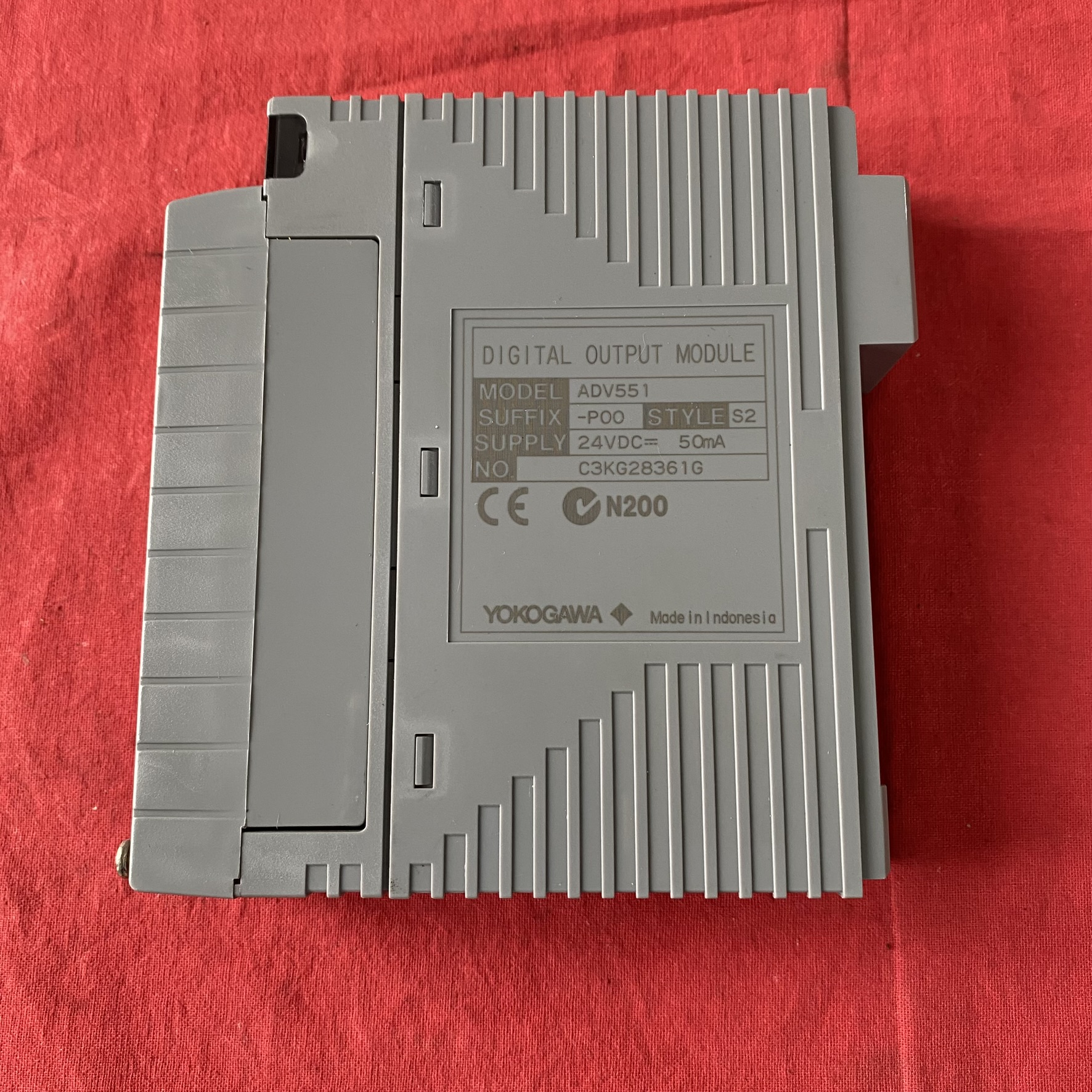

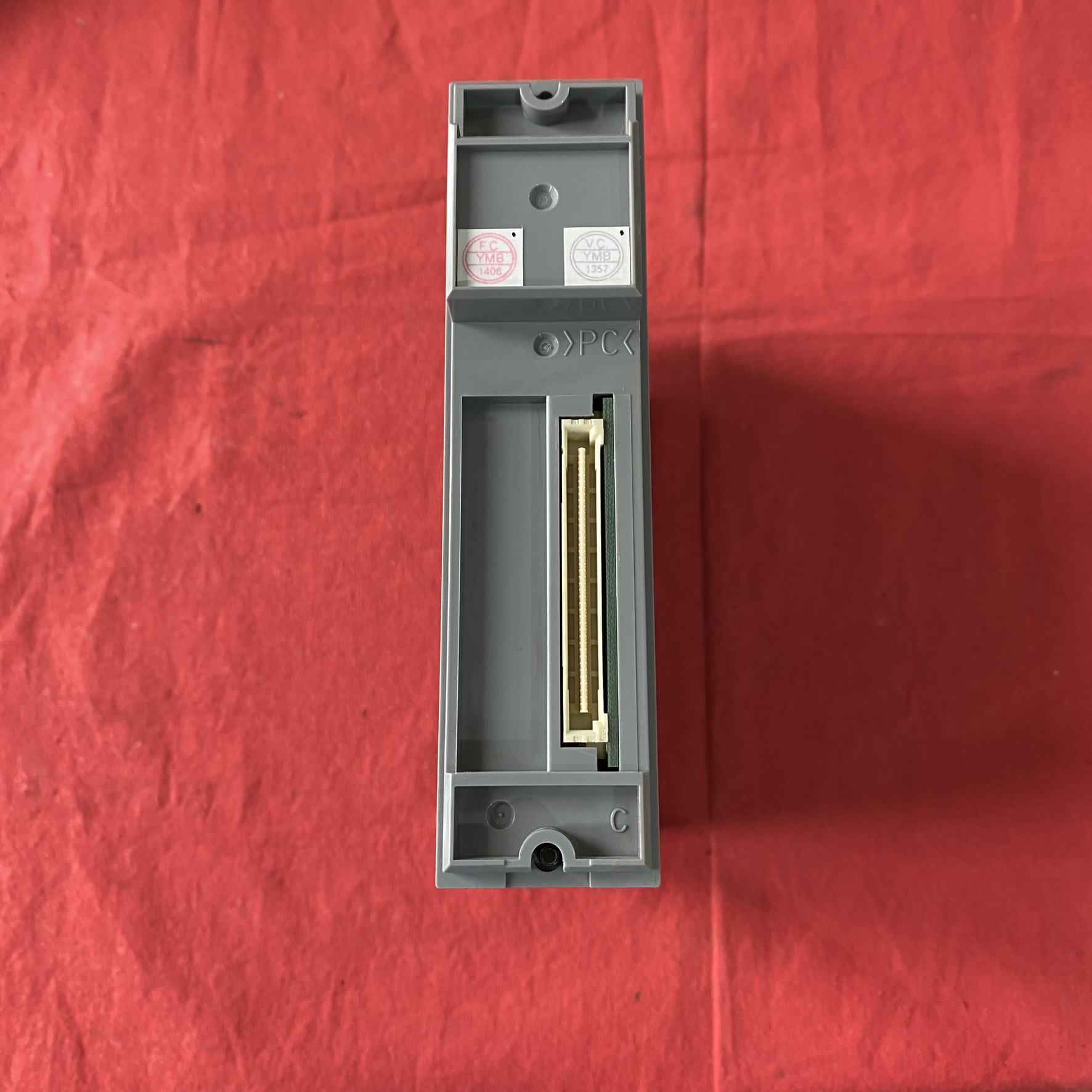

• 基本信息：该模块由横河电机印度尼西亚工厂生产制造，采用 32 通道设计，额定应用电压为 24V DC，可用于双冗余配置。

• 电气参数：外部电源电压范围为 20.4V DC 至 26.4V DC，输出 ON 电压最大值为 2V DC，输出 OFF 时漏电流最大值为 0.1mA，输出格式为电流吸收型，最大负载电流为 100mA / 通道（26.4V）。输出信号与系统之间的耐压为 2kV AC（1 分钟），公共端之间耐压为 500V AC（1 分钟）。

• 功能特点：具备状态输出、脉冲宽度输出和时间比例输出功能，状态输出响应时间为 3ms 或更短，混合状态和脉冲输出响应时间为 10ms 或更短，脉冲宽度范围为 8ms 至 7200s，脉冲宽度分辨率为 8ms（最大 ON/OFF 延迟 1ms）。

• 物理特性：重量为 0.2kg，外部连接方式可采用压力夹端子、专用电缆（AKB331）或 MIL 连接器电缆

一、功能定义与核心特性

1. 基本控制逻辑状态输出功能通过ON/OFF 二进制信号实现对外部设备的直接启停控制。每个通道可独立输出稳定的高电平（ON）或低电平（OFF）状态，适用于驱动电磁阀、继电器、指示灯等离散型负载。
2. 快速响应能力输出响应时间**≤3ms**（典型值），确保系统对实时指令的快速执行。例如，在化工生产中，可及时触发紧急切断阀的动作，满足安全控制的严苛要求。
3. 高可靠性电气设计

• 隔离耐压：输出信号与系统间耐压2kV AC（1 分钟），公共端间耐压500V AC（1 分钟），有效防止信号干扰和电气故障扩散。

• 电流吸收型输出：支持24V DC额定负载电压，每通道最大负载电流100mA（26.4V 时），可直接驱动中小型继电器或电磁阀。

• 低漏电流与压降：输出 OFF 时漏电流≤0.1mA，ON 时输出电压≤2V DC，确保信号稳定性和能源效率。

二、工作模式与参数配置

1. 独立通道控制32 个通道可单独配置为ON 或 OFF 状态，支持灵活的逻辑组合。例如，在生产线中，可通过不同通道组合控制多个传送带的启停顺序。
2. 混合输出模式兼容性当模块同时启用状态输出和脉冲输出功能时，状态输出的响应时间仍可保持**≤10ms**，确保多任务控制的协调性。
3. 外部电源适应性支持宽范围外部电源输入（20.4V DC 至 26.4V DC），适应工业现场电压波动，减少因电源不稳定导致的控制异常。

三、典型应用场景

1. 过程控制与设备启停

• 化工 / 石油化工：控制泵、压缩机、调节阀的启停，实现工艺流程的自动化。

• 电力系统：触发断路器、接触器的分合闸操作，保障电网的稳定运行。

• 水处理：控制阀门的开关，实现水的过滤、分配等流程的精准管理。

2. 安全联锁与紧急响应与安全仪表系统（SIS）集成，在检测到异常时快速切断危险设备的电源。例如，在燃气泄漏时，立即关闭燃气供应阀并启动报警装置。
3. 生产线自动化协调机械臂、传送带、传感器等设备的动作，实现物料搬运、装配等工序的高效协同。

4.

四、诊断与维护特性

1. 状态监控接口模块支持通过 DCS（分布式控制系统）或 PLC 实时监控各通道的输出状态，便于远程诊断故障。例如，在中央控制室可直接查看某一通道是否因负载短路而异常关闭。
2. 冗余配置支持可与另一块 ADV551-P00 模块组成双冗余系统，当主模块故障时，备用模块自动接管控制，确保关键设备的连续运行。

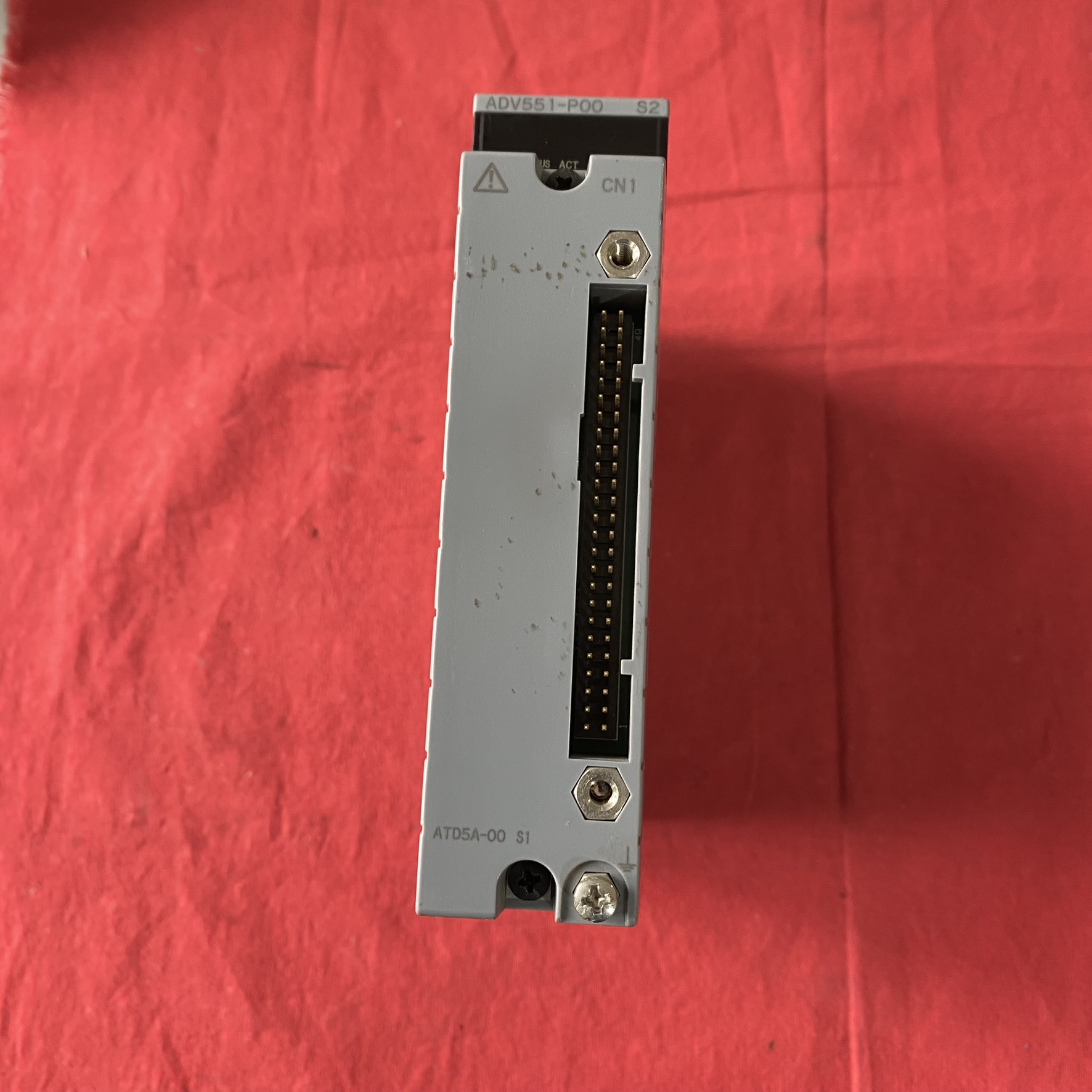

3. 物理连接灵活性提供压力夹端子、专用电缆（AKB331）或 MIL 连接器三种连接方式，适应不同现场布线需求，降低安装复杂度。

五、选型与扩展建议

1. 型号后缀含义

• ADV551-P00：“P” 表示支持脉冲宽度输出和时间比例输出功能，“00” 为基本型配置。若仅需状态输出，可选择简化型号（如 ADV557-S00），但需注意通道数和连接方式的差异。

• 附加代码：例如 “/D5A00” 表示集成 KS 电缆接口适配器，便于快速连接外部设备。

2. 与其他功能的协同状态输出可与模块的脉冲宽度输出（PWM）和时间比例输出功能结合使用。例如，在温度控制中，通过状态输出启停加热设备，同时用 PWM 调节加热功率，实现精准控温。

六、技术优势总结

• 快速响应：3ms 的状态输出响应时间，满足实时控制需求。

• 高可靠性：隔离设计和宽电压输入确保设备在恶劣环境下的稳定运行。

• 灵活配置：独立通道控制和混合输出模式，适应复杂工业场景的多样化需求。

• 兼容性强：支持冗余配置和多种通信协议，可无缝集成至主流 DCS/PLC 系统
