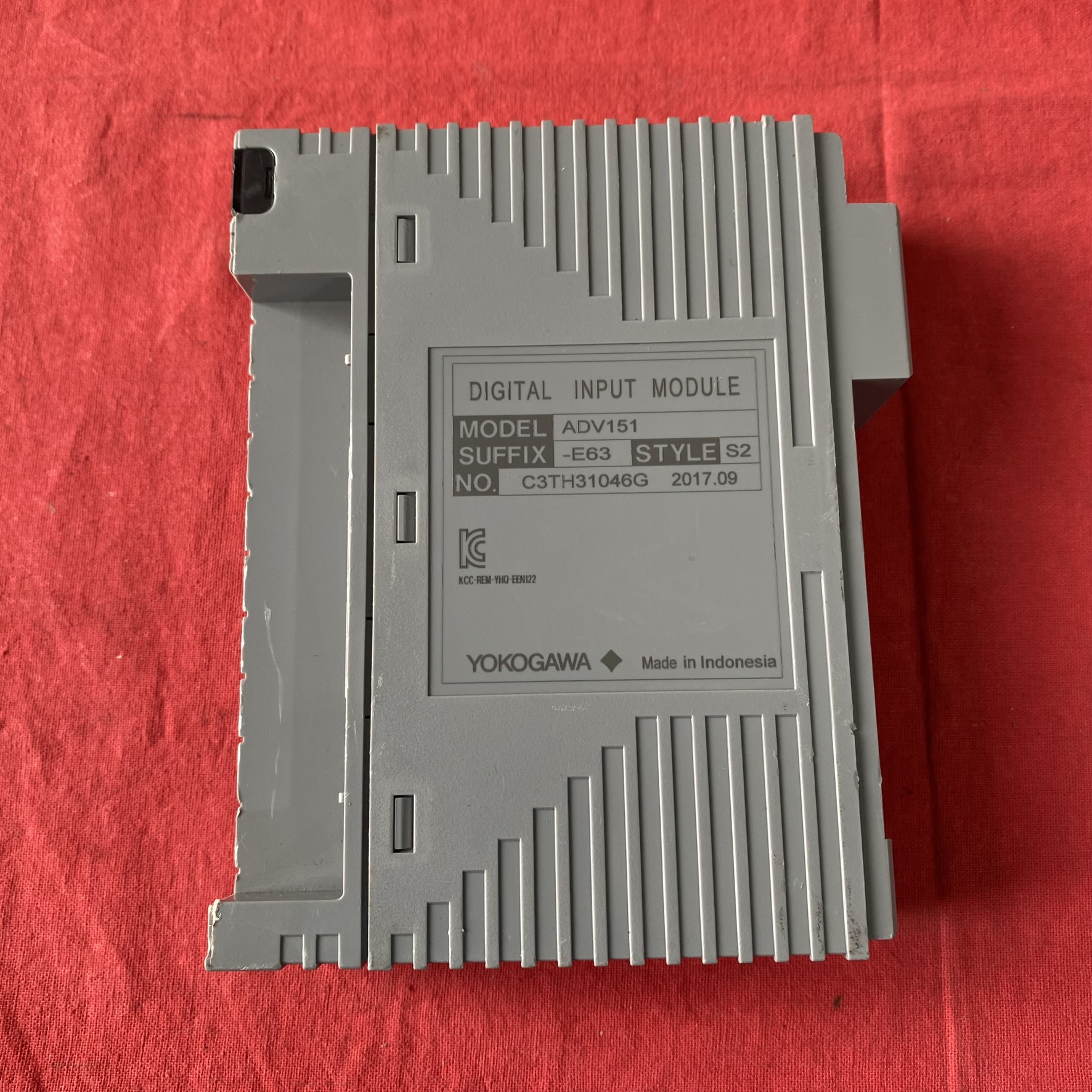

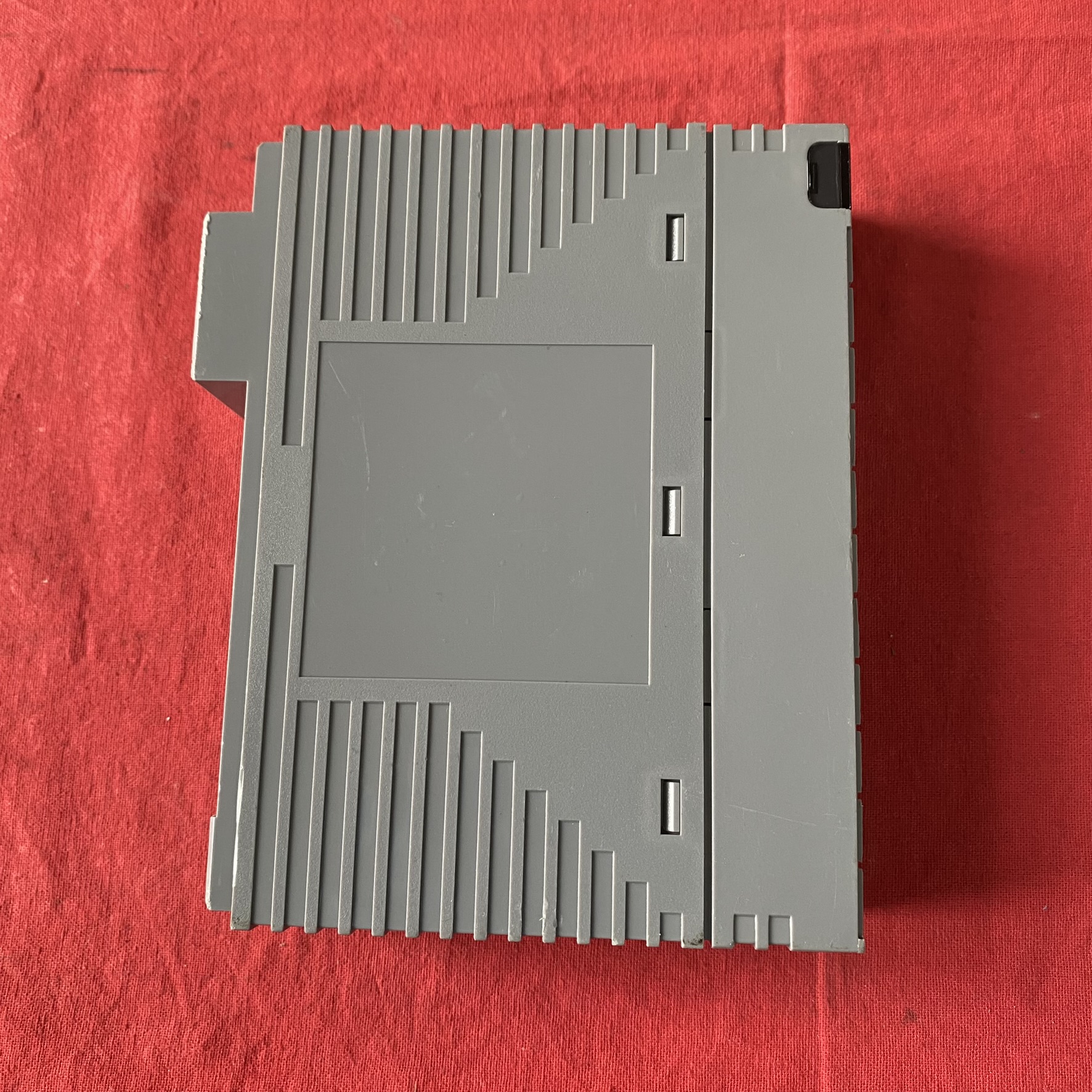

横河ADV151-E63数字量输入模块

发布时间: 2025-09-23 08:51

横河电机的 ADV151-E63 是一款专为工业自动化控制系统设计的 32 通道数字量输入模块，属于 CENTUM 系列 DCS（分布式控制系统）的核心组件

商品信息

一、核心功能与技术参数

1. 信号处理能力

通道规格：32 路隔离型数字输入通道，支持源型或漏型信号接入，适用于传感器、按钮、限位开关等设备的状态检测。
电压范围：

额定输入电压：24V DC（±15% 波动范围）。
输入 ON 电压：18-26.4V DC，确保信号可靠触发。
输入 OFF 电压：≤5V DC，有效抑制干扰。
最大允许电压：30V DC，具备过压保护能力。

电流特性：每通道输入电流为 4.1mA ±20%（额定电压下），功耗低且抗噪声能力强。

2. 事件记录与精度

SOE（Sequence of Events）功能：后缀 -E 表示支持事件顺序记录，可精确捕捉信号变化的时间戳（分辨率通常为毫秒级），适用于故障溯源和过程分析。

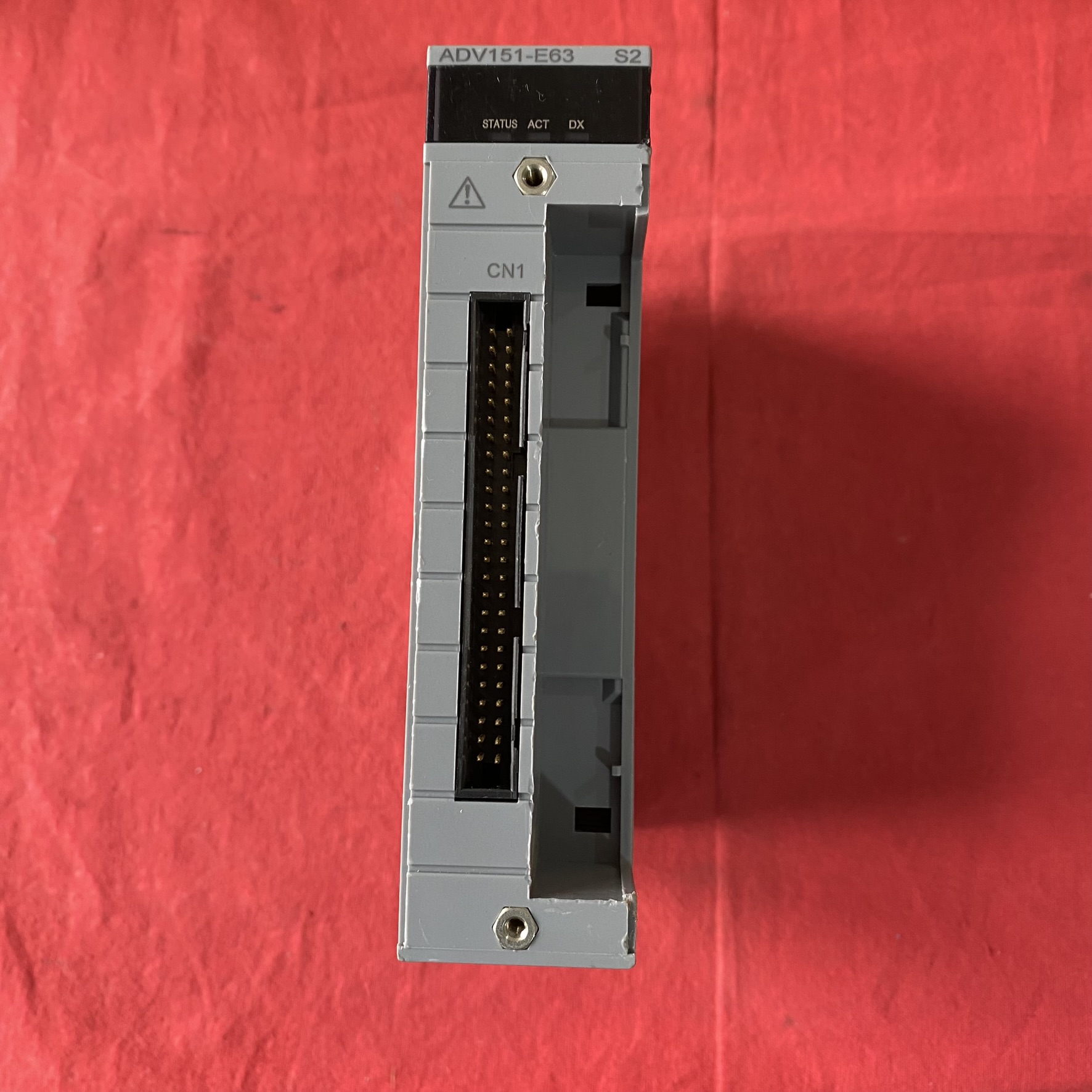

状态显示：后缀 -6 表明模块配备 LED 状态指示灯，可直观查看每个通道的输入状态（ON/OFF）及通信连接情况。

3. 电气与环境适应性

隔离耐压：通道间及通道与系统间耐压 2kV AC（1 分钟），公共端间耐压 500V AC（1 分钟），有效防止电气干扰。
工作温度：支持 -20°C 至 70°C 的宽温范围，满足恶劣工业环境需求。
抗干扰设计：符合 ISA 标准 G3 选项，可抵御盐雾、粉尘等腐蚀性环境。

二、硬件设计与连接方式

1. 物理特性

尺寸与重量：模块化设计，紧凑轻巧（具体尺寸需参考手册），便于安装在控制柜内。
材料工艺：采用工业级阻燃材料，通过严苛的 EMC（电磁兼容性）测试，确保长期稳定运行。

2. 外部连接

端子类型：支持多种接线方式，如：

压力夹端子（ATB5S/ATB5D 系列）：快速可靠，适合现场硬线连接。
MIL 连接器电缆（ACCC01）：抗振动，适用于高可靠性场景。
KS 电缆接口适配器（ATD5A-00）：简化布线，提升安装效率。

冗余配置：可与另一块 ADV151-E63 模块组成双冗余系统，确保关键信号的连续监测。

三、应用场景与行业实践

1. 典型应用

过程控制：实时监测泵、阀门、电机等设备的启停状态，实现工艺流程的自动化逻辑控制。
安全联锁：与 SIS（安全仪表系统）集成，在异常时触发紧急停机，如化工反应釜的超压保护。
能源管理：采集电网开关状态、传感器信号，优化电力分配和设备运行效率。
工业物联网（IIoT）：通过 DCS 系统将数据上传至云端，实现远程监控和预测性维护。

2. 行业案例

石油化工：在东南亚某炼厂中，ADV151-E63 模块用于监测裂解炉的数百个阀门状态，结合 SOE 功能快速定位工艺异常。
电力系统：在北海油田项目中，该模块实时采集发电机的保护信号，保障电力供应的稳定性。
智能制造：在汽车生产线中，通过 32 通道同时监测机械臂、传送带的运行状态，实现产线协同控制。

四、选型与兼容性

1. 型号后缀解析

ADV151-E63：

-E：带 SOE 功能，支持事件顺序记录。
-6：带 LED 状态显示，无防爆设计。
-3：若后缀为 -E63/3，则额外支持 ISA G3 标准和宽温范围。

替代型号：

ADV151-P63：无 SOE 功能，仅用于基础状态监测。
ADV151-EF3：带 SOE、LED 显示及防爆认证（适用于危险区域）。

2. 系统兼容性

DCS 平台：兼容 CENTUM VP、CENTUM Wizma 等横河主流控制系统，可无缝接入现有架构。
通信协议：通过 Fieldbus 或 EtherNet/IP 与控制器通信，支持 Modbus RTU/TCP 等协议扩展。

五、维护与诊断

1. 自诊断功能

状态监测：LED 指示灯实时显示通道状态、电源及通信连接情况。
故障报警：模块内置诊断逻辑，可通过 DCS 界面查看错误代码（如通道短路、通信中断）。

2. 生命周期管理

备件支持：横河电机提供长期备件服务，确保停产型号的持续维护（参考销售公告 SPMK13E-001）。
软件升级：通过横河的 ProSafe-RS 或 CENTUM VP 工程工具，可在线更新模块固件，提升功能和安全性。

六、市场定位与竞争优势

1. 价格区间

参考价格：根据采购渠道和配置，ADV151-E63 模块单价约为 2000-4000 元人民币，性价比高于同类进口产品（如西门子 SM321、ABB 8DI 模块）。

2. 技术优势

高精度事件记录：SOE 功能的时间戳精度达毫秒级，优于多数国产模块的 10ms 分辨率。
宽温适应性：-20°C 至 70°C 的工作范围，可替代欧美品牌在极端环境下的应用。
本土化服务：横河电机在中国设有 30 余个服务点，响应速度快于纯进口品牌。

总结

横河 ADV151-E63 数字量输入模块凭借高可靠性设计、精准的事件记录能力和灵活的兼容性，成为工业自动化领域的关键组件。其 SOE 功能尤其适用于需要严格过程追溯的行业（如电力、化工），而宽温范围和抗干扰特性使其在冶金、矿山等恶劣环境中表现卓越。作为横河 CENTUM 系列的核心产品，ADV151-E63 不仅提供稳定的信号采集能力，还通过冗余配置和长期备件支持，为用户降低了运维成本和停机风险
