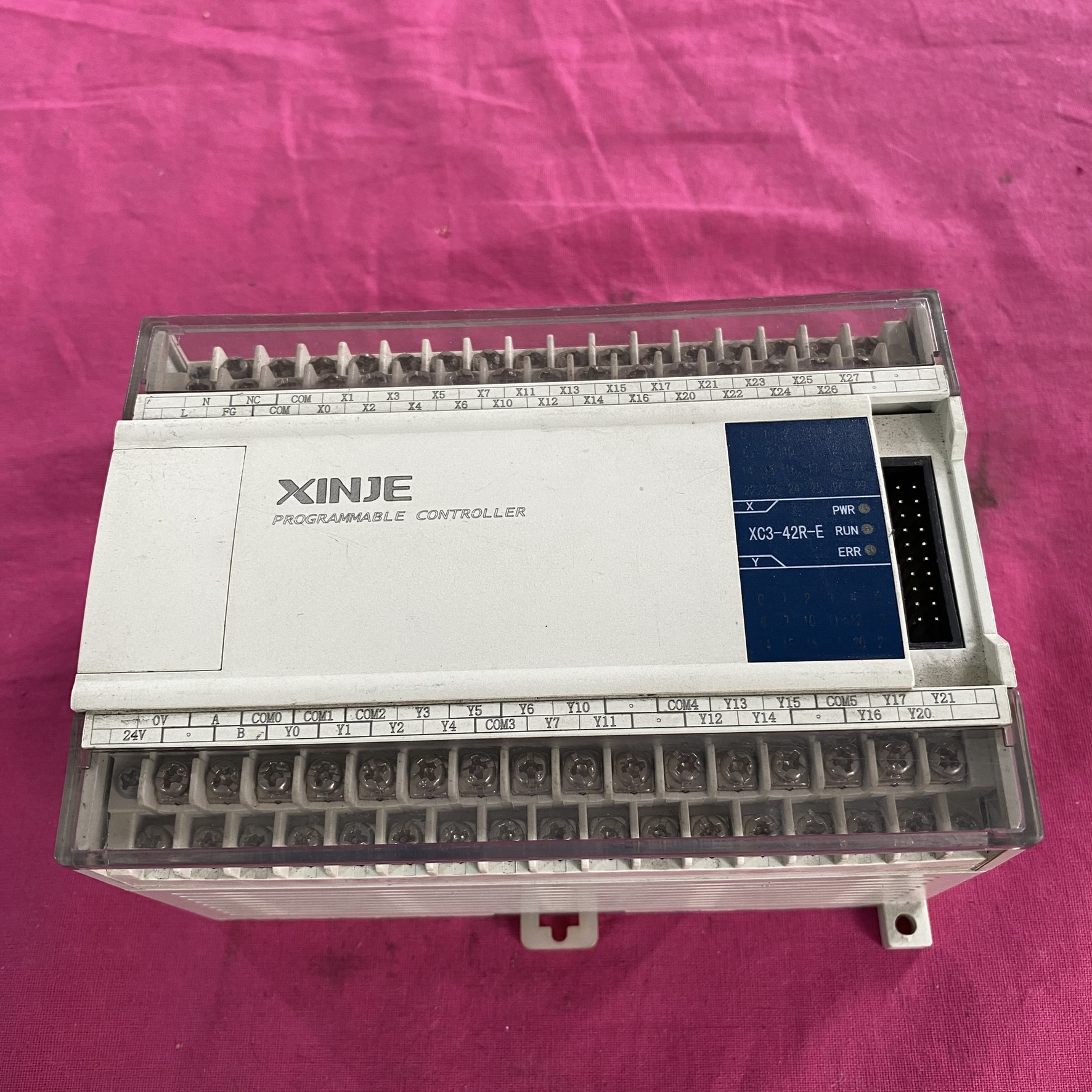

XINJE 信捷 XC3-42R-E 继电器输出型 PLC

一、硬件规格

1. I/O 配置

• 输入 24 点：NPN 型，支持开关量信号输入。

• 输出 18 点：继电器输出，触点容量 AC250V/5A 或 DC30V/5A，适合驱动电磁阀、接触器等大功率负载。

• 扩展能力：可外接扩展模块（如模拟量模块、通信模块），但 42 点机型不支持 BD 板扩展。

2. 电源与环境

• 供电：AC220V（型号后缀 “E”），支持宽电压范围（AC85-264V）。

• 工作温度：0℃~60℃，湿度 5%~95%（无凝露），抗干扰能力强（1000V 脉冲 1 分钟）。

3. 通信接口

• 标配双串口：COM1（RS-232，用于编程或连接 HMI）、COM2（RS-232/RS-485，支持 Modbus RTU 协议）。

• 可选扩展：若需以太网通信，需额外配置以太网模块（如 XC-E232ETH）。

二、性能与功能

1. 处理能力

• 程序容量：128K 步，支持循环扫描和定时扫描模式，处理速度 0.5μs / 步。

• 存储保护：FlashROM + 锂电池，数据掉电保持时间≥10 年。

2. 控制功能

• 高速计数：4 通道，最高 80kHz，支持单相、脉冲 + 方向、AB 相模式。

• 外部中断：2 路边沿触发中断，响应速度快。

• 时钟功能：标配实时时钟，支持年月日时分秒显示及掉电保持。

• 基础功能：逻辑控制、数据运算（支持 32 位浮点运算）、定时器（640 点，精度 1ms~3276.7s）、计数器（640 点，支持 16 位 / 32 位）。

• 高级功能：

3. 编程支持

• 软件：使用XCPPro或XC Studio编程，支持梯形图（LD）、指令表（IL）、结构化文本（ST，类 C 语言）。

• 安全机制：6 位 ASCII 密码保护，防止程序被非法读取或修改。

•

三、通信与扩展

1. 协议支持

• 标配 Modbus RTU 主 / 从站协议，可与变频器、智能仪表、HMI 等设备通信。

• 支持自由格式通信（如 ASCII 码自定义协议），满足个性化通信需求。

2. 扩展模块

• 模拟量模块：如 XC-E3AD4PT2DA-H（3 路 AD、4 路 PT100、2 路 DA），用于温度、压力等模拟信号采集与控制。

• 通信模块：XC-E232ETH（以太网）、XC-E485（RS-485 扩展）等。

五、注意事项

1. 继电器输出特性

• 继电器触点寿命约 10 万次，频繁通断场景建议选择晶体管输出型（如 XC3-42T-E）。

• 不支持高速脉冲输出（晶体管型支持 2 路 100kHz 脉冲）。

2. 扩展限制

• 42 点机型仅支持扩展模块，无法安装 BD 板（如通信 BD 板）。

3. 编程兼容性

• 若需使用 C 语言编程，需通过 ST 语言实现，或选择支持 C 语言的 XH 系列高端机型。
