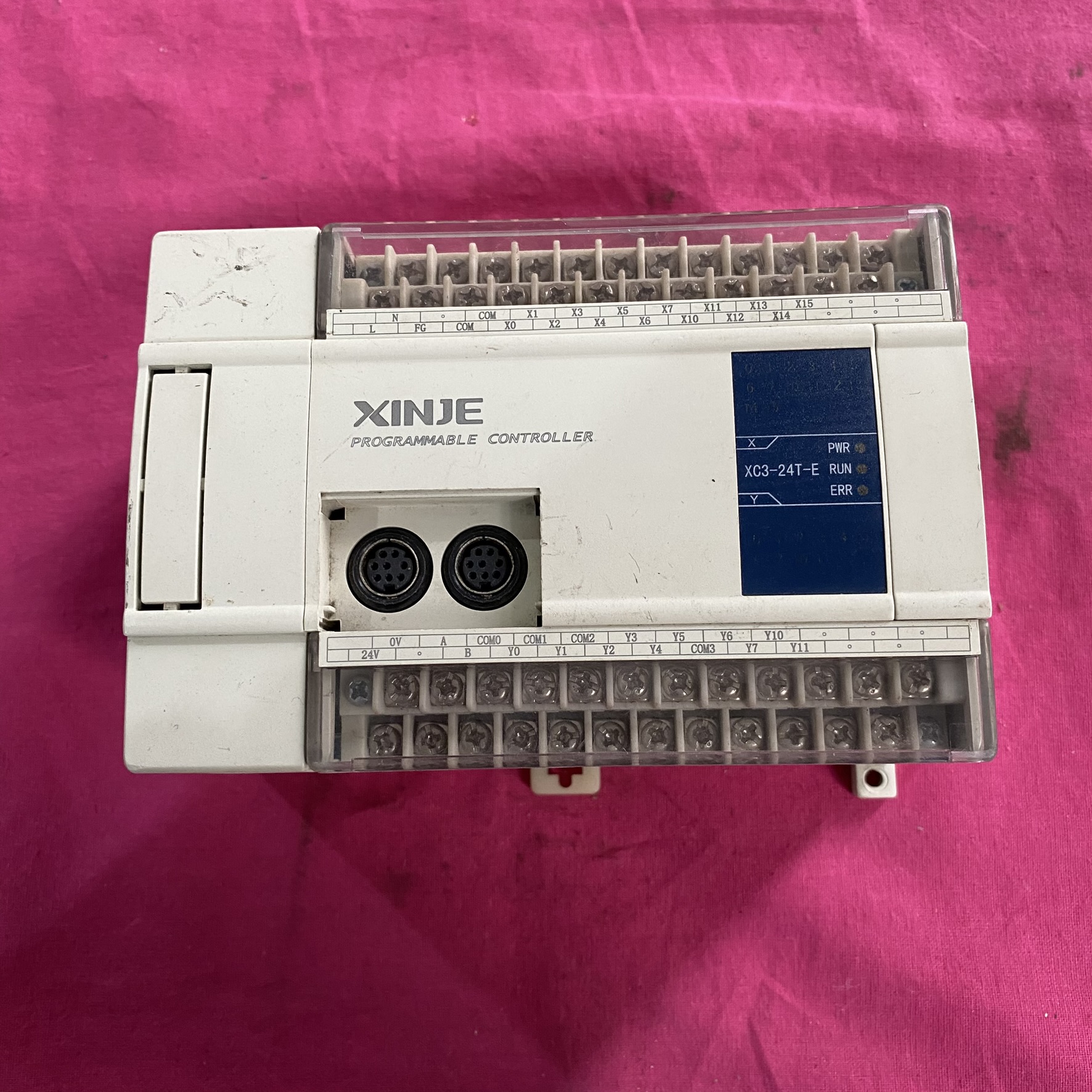

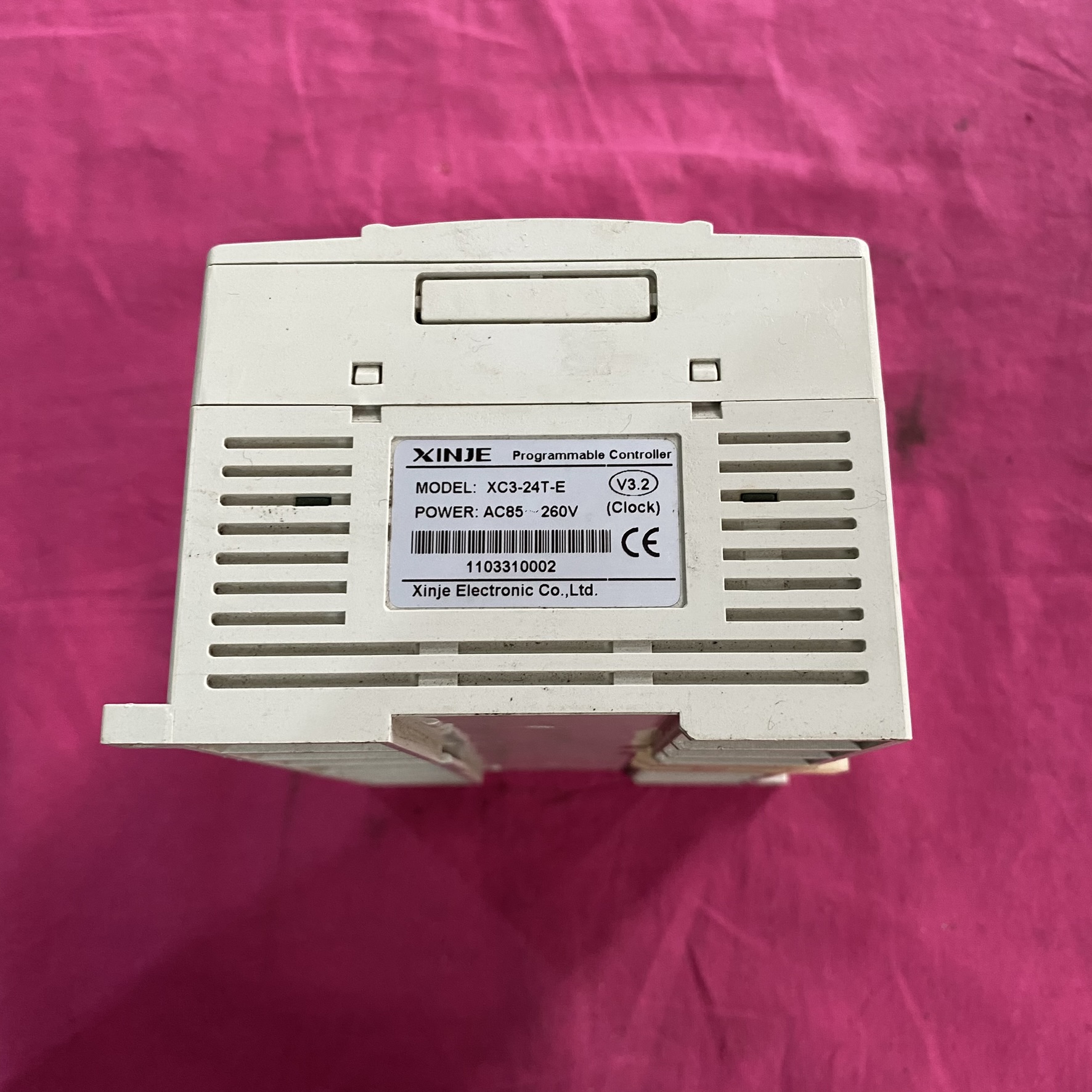

XINJE 信捷 XC3-24T-E 可编程控制器（PLC）

一、型号解析

• XC3：系列号，代表高性能小型 PLC。

• 24：总 I/O 点数为 24 点（14 点输入 + 10 点输出）。

• T：输出类型为晶体管（支持高速脉冲输出，适合伺服 / 步进电机控制）。

• E：供电类型为 AC100-240V，兼容工业标准电压。

二、核心参数与功能

1. 硬件配置

• 输入输出：14 点 DC24V 漏型 / 源型兼容输入（X0~X13），10 点晶体管输出（Y0~Y9），单路最大负载 0.5A，支持高频通断（响应时间 < 1ms）。

• 处理速度：基本指令执行速度 0.08μs / 指令，应用指令 0.5~100μs / 指令，支持浮点数运算和复杂逻辑控制。

• 存储容量：用户程序容量 128KB，数据寄存器 8000 点（可扩展至 32,000 点），支持掉电保持（FlashROM + 锂电池）。

2. 高速处理能力

• 高速脉冲输出：2 轴 100kHz 脉冲输出（Y0、Y1），支持定位控制（如 PLSY、PLSR 指令），可直接驱动伺服或步进电机。

• 高速计数器：3 路高速计数（单相 80kHz，AB 相 50kHz），支持多种计数模式（递增、脉冲 + 方向、AB 相），适用于编码器信号采集。

3. 通信功能

• 内置接口：1 个 RS485（支持 Modbus RTU）、1 个 RS232（编程下载）和 1 个 USB 接口，支持自由协议通信。

• 扩展能力：可通过扩展 BD 板（如 XC-COM-BD）增加 RS232/RS485 接口，或通过扩展模块实现多设备组网。

4. 扩展与兼容性

• 扩展模块：支持最多 7 个扩展模块，包括模拟量 I/O（如 XC-E2AD-H、XC-E2DA-H）、温度采集（XC-E4TC）和数字量扩展（XC-E16X、XC-E16YT），最大扩展至 128 点 I/O。

• 编程软件：使用 XCPPro（支持梯形图、指令表、SFC 等编程语言），兼容 Windows 系统，支持在线调试和仿真。

•

三、应用场景

1. 工业自动化设备：包装机械、印刷设备、食品加工机械的逻辑控制与运动控制。

2. 定位系统：XY 平台、传送带定位、简单机器人的单轴 / 双轴精准控制。

3. 过程控制：温度、压力、流量的 PID 调节（需搭配模拟量模块）。

4. 物联网（IIoT）：通过 RS485 或 USB 接口连接 SCADA 系统或云平台，实现远程监控。

四、安装与注意事项

1. 环境要求：工作温度 - 10~55℃，湿度 5~95% RH（无结露），避免振动、粉尘和腐蚀性气体。

2. 布线规范：动力线与信号线分开走线，高速脉冲输出建议使用屏蔽电缆（长度≤5m）。

3. 电源与接地：AC100-240V 供电，建议使用隔离电源；接地电阻≤100Ω，确保系统稳定性。
