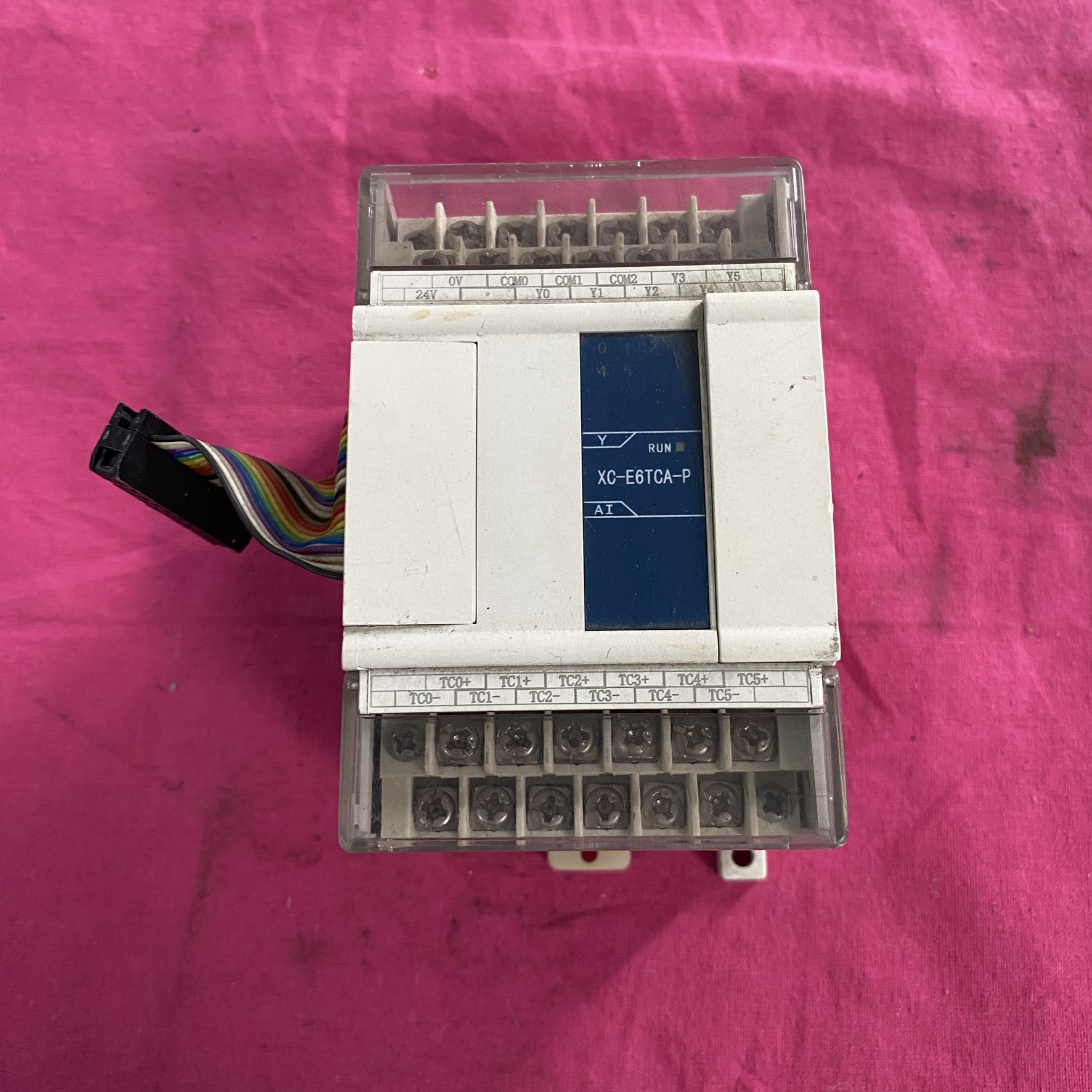

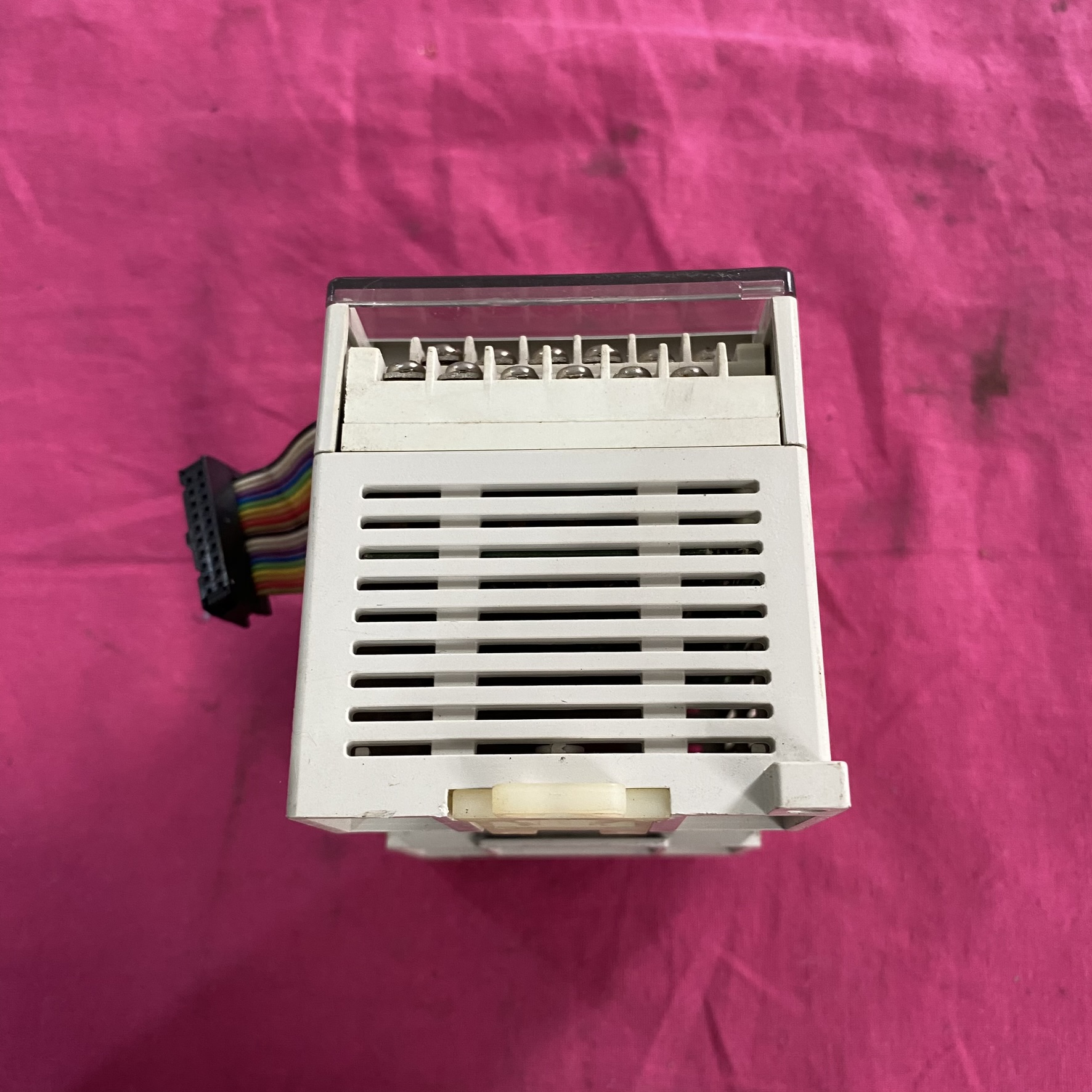

XINJE 信捷 XC-E6TCA-P 输入扩展模块

一、核心技术参数

1. 输入规格

• 6 路独立热电偶通道，支持 K、J、S、E、N、T、R 等常见热电偶类型，覆盖 0~1000℃宽量程测温需求。

• 分辨率 0.1℃，集成精度达 ±0.1℃，采用 DC-DC 电源隔离技术，抗干扰能力强。

• 20ms / 通道转换速度，支持快速响应动态温度变化。

2. 控制功能

• 独立 PID 参数整定：每通道可单独设置比例（Kp）、积分（Ki）、微分（Kd）及死区（Diff）参数，支持加热 / 冷却模式自整定。

• PID 自学习功能：自动优化控制参数，降低手动调试难度，尤其适用于非线性或大滞后系统。

3. 通信与扩展

• Modbus RTU 协议：通过 PLC 的 FROM/TO 指令实现数据交互，支持与 HMI、上位机无缝通信。

• 扩展能力：XC 系列 PLC 最多可连接 7 个扩展模块，支持混合配置（如数字量、模拟量模块）。

4. 电气特性

• DC24V 供电，功耗≤150mA，可由 PLC 内部电源或外部独立电源提供。

• 工作温度范围：-20~70℃，适应恶劣工业环境。

二、典型应用场景

1. 工业加热设备

• 如注塑机、挤出机的模具温度控制，通过 PID 自整定实现 ±0.5℃以内的温度稳定性。

• 案例：某三边封制袋机采用 XC-E6TCA-P 模块，结合伺服系统实现多温区同步精确控温，次品率降低 30%。

2. 环境监测与控制

• 食品加工、制药行业的恒温恒湿控制，支持多传感器冗余监测，确保工艺参数符合标准。

3. 能源与化工领域

• 反应釜、熔炉的温度监控，可与变频器联动实现节能优化，响应速度达 20ms / 通道。

•

三、配置与使用要点

1. 硬件要求

• PLC 版本：XC 系列 PLC 硬件需≥V3.1e，确保兼容模块通信协议。

• 安装方式：采用 35mm 导轨或 M3 螺丝固定，需与强电线路隔离 10cm 以上以避免干扰。

2. 软件支持

• 编程软件：使用 XCPPro V3.1b 及以上版本，支持梯形图编程与参数可视化配置。

• 指令调用：通过 FROM 指令读取温度数据（如 D100~D105 对应通道 1~6），TO 指令写入 PID 参数（如 D200~D203 对应 Kp、Ki、Kd、Diff）。

3. 接线注意事项

• 热电偶接线：需使用补偿导线，避免信号衰减；通道正负极（+、-）与传感器严格对应。

• 接地要求：模块接地端子需单独接入第三种接地系统，禁止与强电系统共地。

六、注意事项

1. 传感器兼容性：使用非标配热电偶时需在软件中手动配置分度号，避免测量偏差。

2. 电源稳定性：建议外部供电电源纹波≤5%，否则可能影响测量精度。

3. 固件升级：定期通过 XCPPro 软件更新模块固件，以获取新功能与稳定性优化。
