一、核心功能与技术参数

1. I/O 配置与输出特性

• I/O 总点数：32 点（16 路数字量输入 DI + 16 路晶体管输出 DO），满足中小型设备的控制需求（如包装机、小型生产线）。

• 输入规格：

• 类型：DC24V 漏型输入（兼容 NPN 传感器），每点输入电流 4.5mA（额定电压下）。

• 响应时间：≤10ms，支持高速信号捕捉（如光电开关、限位开关信号）。

• 输出规格：

• 类型：NPN 晶体管输出（CT 后缀代表晶体管输出），适合高速脉冲控制（如步进电机、伺服电机驱动）。

• 负载能力：每点最大电流 0.5A/DC24V，支持并联输出（最多 2 点并联，最大 1A），可驱动电磁阀、指示灯、小型伺服驱动器。

• 高速脉冲输出：2 路独立脉冲输出，最高频率 100kHz，支持脉冲串（PLS）、方向（DIR）控制模式，用于简单定位控制（如传送带调速、机械手定位）。

2. 性能参数

• 程序容量：4K 步（约 8192 字），可存储梯形图、指令表程序，支持子程序、中断程序调用。

• 数据存储：1K 字通用数据区（DM 区），用于存储中间变量、计数器值、定时器值等运行数据，断电后通过电容备份（无需电池，备份时间≥10 天）。

• 处理速度：

• 基本指令：0.5μs / 条（如 LD、OUT 指令），高速指令（如脉冲输出）：≤10μs / 条，满足常规设备的实时控制需求。

• 定时器 / 计数器：

• 定时器：1ms/10ms/100ms 可选，最大定时范围 3276.7 秒。

• 计数器：16 位增计数器，最大计数范围 0-65535，支持外部复位 / 置位。

3. 电源与环境适应性

• 电源规格：AC100-240V（±10%）宽电压输入，50/60Hz，功耗约 15VA，适应工业现场复杂供电环境。

• 工作环境：

• 温度：0°C 至 + 55°C（无凝露），存储温度：-20°C 至 + 70°C。

• 抗干扰：通过 IEC 61000-4-2（ESD）、IEC 61000-4-4（EFT） 认证，可抵御工业电磁干扰。

• 物理尺寸：140mm（宽）× 90mm（高）× 60mm（深），重量约 400g，支持标准 35mm DIN 导轨安装，节省机柜空间。

二、硬件设计与扩展能力

1. 硬件接口与状态指示

• 端子布局：

• 输入端子：16 路 DI 分为 2 组，每组共用 DC24V 电源端（COM1/COM2），便于分组接线。

• 输出端子：16 路 DO 分为 4 组，每组共用 DC24V 公共端（Y0-Y3 共用 COM3，Y4-Y7 共用 COM4 等），避免单路故障影响其他输出。

• 电源端子：独立 AC 电源接口，内置 2A 保险丝（AC250V），防止过流损坏。

• 状态指示：

• 电源灯（POWER）：绿色常亮表示电源正常。

• 运行灯（RUN）：绿色常亮表示正常运行，闪烁表示程序故障。

• 输出灯（Y0-Y15）：红色常亮表示对应输出端子导通，直观排查输出状态。

2. 扩展能力

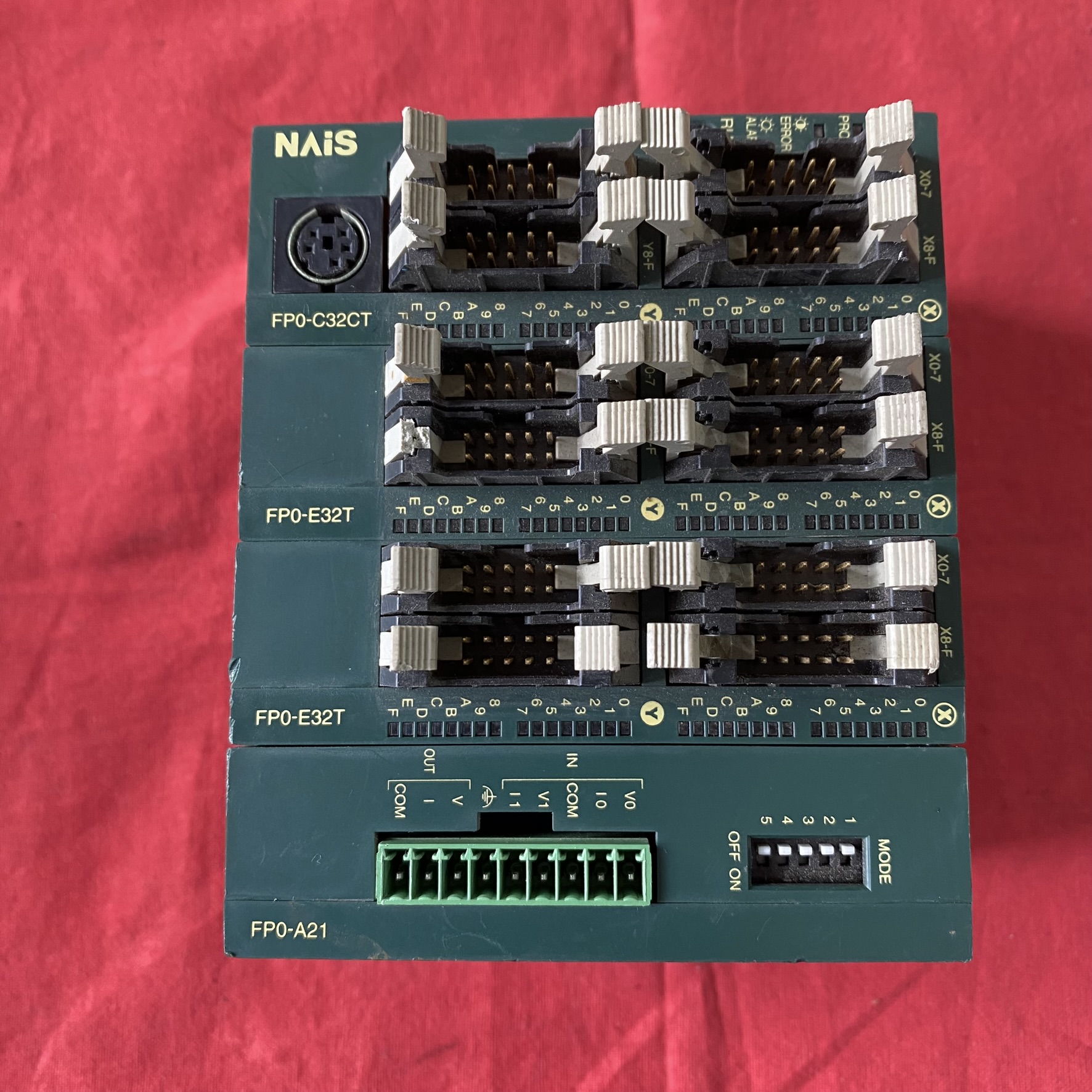

• 模块扩展：通过侧面的 扩展接口 可连接 FP0 系列专用扩展模块，最大支持 2 个扩展模块，扩展类型包括：

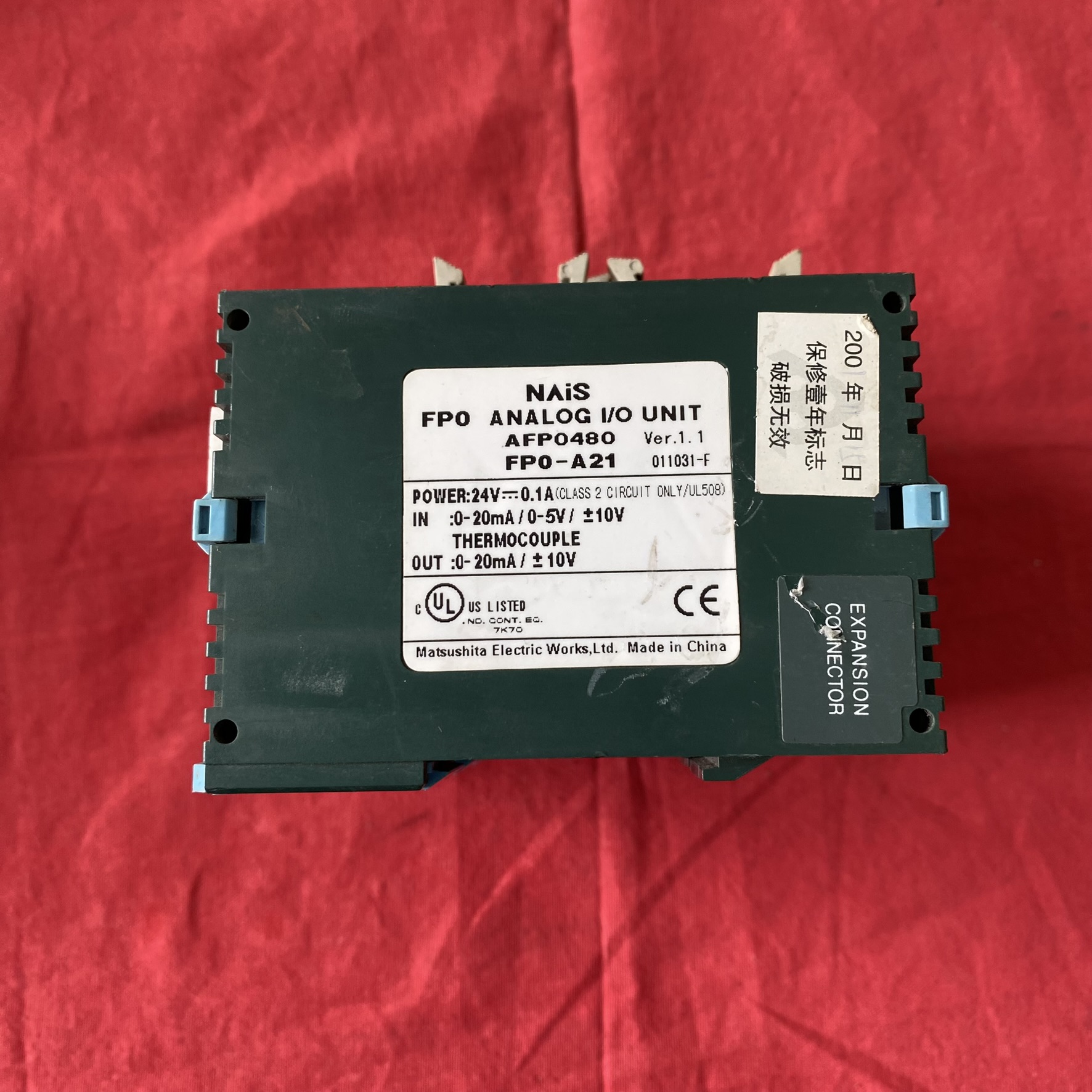

• 模拟量输入模块（如 FP0-A/D4，4 路 AI）、模拟量输出模块（如 FP0-D/A2，2 路 AO），满足温度、压力等模拟量参数采集与控制。

• 通信模块（如 FP0-COM4，支持 RS485/RS232，Modbus RTU 协议），实现与触摸屏、变频器、上位机的通信。

• 通信接口：

• 内置 1 个 RS232C 接口，支持 松下专用协议（MEWTOCOL-COM），可连接松下 GT 系列触摸屏（如 GT1150）或计算机（用于编程 / 监控）。

三、软件支持与编程

1. 编程软件

• 兼容松下 FPWIN GR（V2.7 及以上版本）或 FPWIN Pro 编程软件，支持：

• 编程语言：梯形图（LD）、指令表（IL），新手易上手，支持程序注释、在线修改。

• 调试功能：在线监控 I/O 状态、强制输出、数据寄存器修改，快速定位程序逻辑错误。

• 脉冲控制向导：内置 “脉冲输出”“定位控制” 向导，无需手动编写复杂脉冲程序，简化伺服 / 步进电机控制。

2. 典型编程应用

• 高速脉冲输出：通过 PLS 指令控制 Y0/Y1 输出 100kHz 脉冲，驱动步进电机实现定长送料（如包装机薄膜输送）。

• 模拟量采集（需扩展模块）：通过 MOV 指令读取扩展模块的模拟量数据（如温度传感器 4-20mA 信号），结合 CMP 指令实现超限报警。

• 通信控制：通过 RS 指令与变频器通信，修改变频器频率（如通过 Modbus RTU 协议控制传送带速度）。

•

四、应用场景与行业实践

1. 典型应用

• 小型自动化设备：

• 包装机：控制送料电机（步进驱动）、封口电磁阀、光电计数，实现 “定数包装”（如每袋 100 个零件）。

• 小型装配线：控制机械手抓取、传送带启停，通过光电开关实现工位同步。

• 过程控制（需扩展模拟量模块）：

• 恒温箱：采集温度传感器（PT100 + 变送器）信号，通过晶体管输出控制加热片，实现 ±0.5℃恒温控制。

• 小型供水系统：监测液位传感器信号，控制水泵启停，避免溢水或空转。

• 高速定位：

• 贴标机：通过 100kHz 脉冲控制伺服电机，实现标签与产品的精准对齐（定位精度 ±0.1mm）。

2. 行业案例

• 电子元件装配线：

  采用 FP0-C32CT 控制 6 个装配工位的气缸动作（12 路 DO），通过光电开关（8 路 DI）检测元件到位状态，配合步进电机驱动（2 路高速脉冲）实现元件搬运，生产效率提升 15%，误操作率降至 0.05%。

• 食品小型封口机：

  控制加热管（4 路 DO）、输送带电机（2 路 DO），通过温度传感器（扩展 FP0-A/D2）监测封口温度，当温度低于设定值（如 180℃）时自动报警，封口合格率提升至 99.8%。

五、维护与故障处理

1. 预防性维护

• 定期检查：

• 每季度用干燥压缩空气清除 PLC 表面灰尘，避免散热孔堵塞；检查端子接线是否松动（紧固扭矩 0.5-0.8N・m），防止接触不良。

• 每年测试电源电压（确保 AC100-240V 范围内），检查保险丝状态（若熔断，更换同规格 2A/AC250V 保险丝）。

• 程序备份：通过 FPWIN GR 软件定期备份程序（保存为.mrp 格式），避免程序丢失。

2. 常见故障排查

六、替代与升级建议

1. 同系列替代型号

2. 新一代升级方案

• 优势：程序容量更大（8K 步）、支持 Ethernet 通信（可选）、高速脉冲频率提升至 200kHz，兼容 FP0 系列扩展模块，且软件（FPWIN Pro）向下兼容旧程序。

七、采购与生命周期管理

1. 采购信息

• 价格区间：全新 FP0-C32CT 单价约 1800-2500 元人民币（批量采购 10 台以上可享 10%-15% 折扣）。

• 正品渠道：通过松下工业授权代理商（如上海松下自动化控制有限公司、深圳众为兴技术股份有限公司）采购，避免二手翻新设备。

• 二手注意事项：若采购二手设备，需测试 I/O 端子通断、高速脉冲输出功能，确认程序备份完整性。

2. 生命周期状态

• 当前阶段：停产过渡阶段（FP0 系列已停止新生产，松下官方提供备件支持至 2030 年），建议长期项目优先升级至 FP-X 系列。

总结
