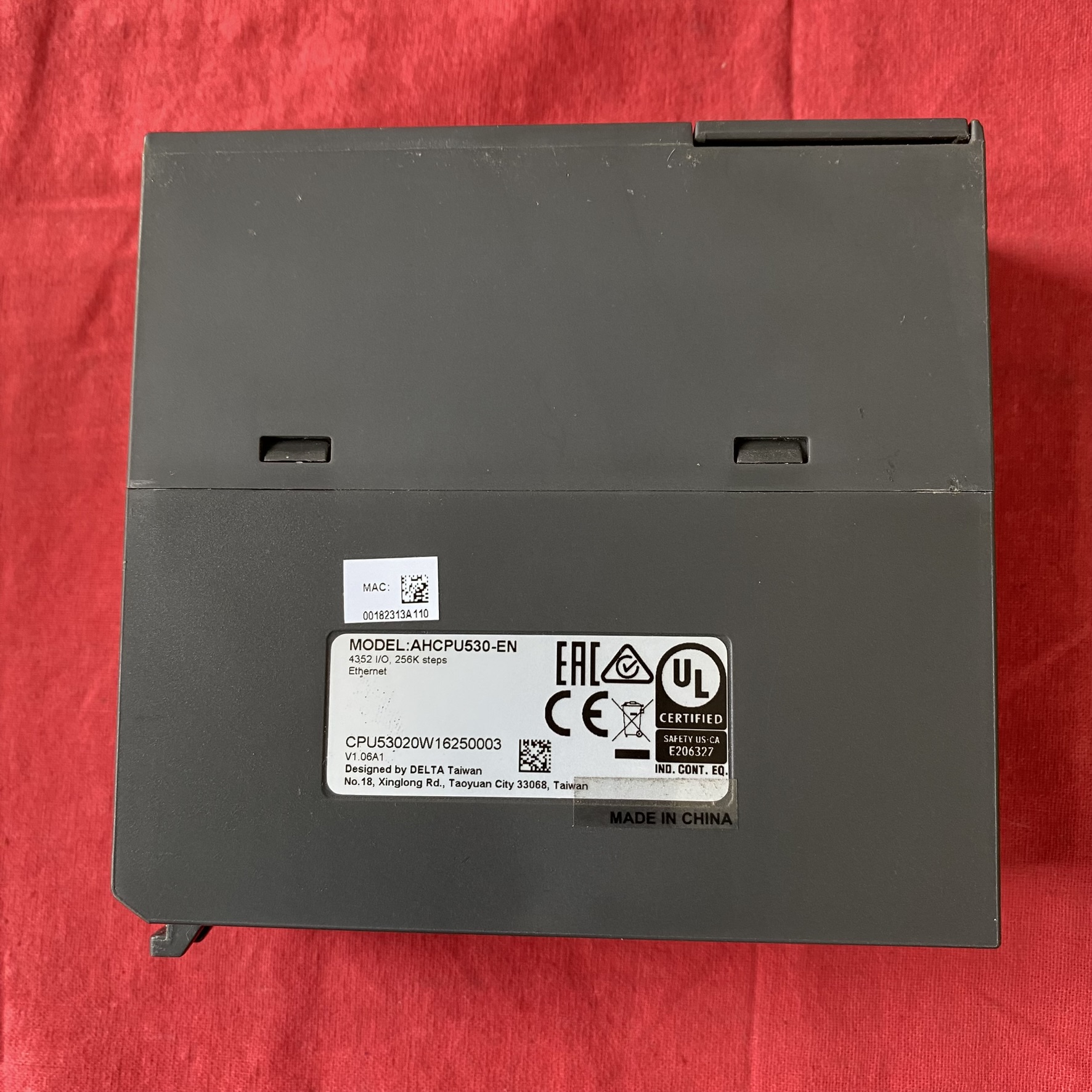

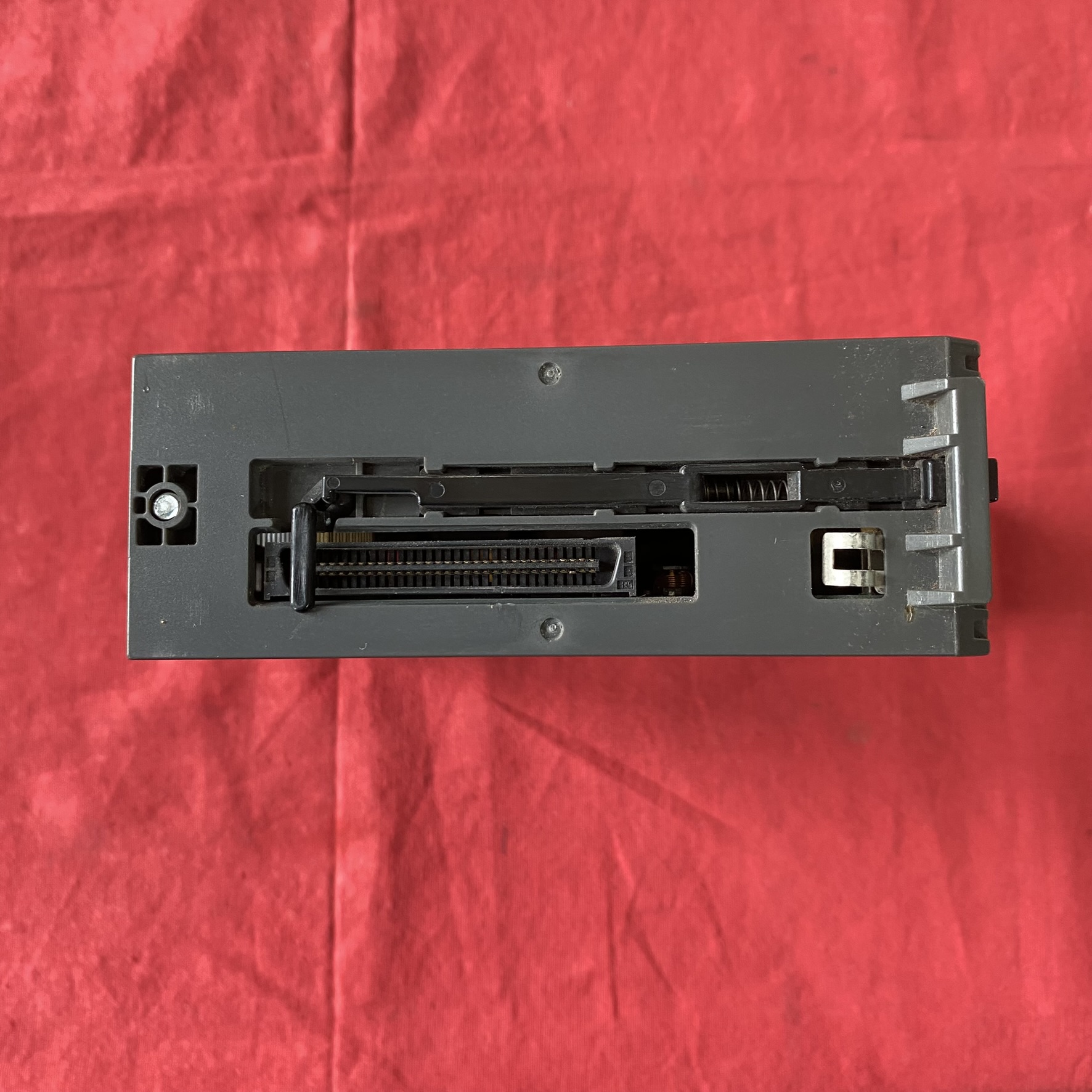

台达AHCPU530-EN可编程逻辑控制器

发布时间: 2025-09-23 13:14

台达 AHCPU530-EN 是 AH500 系列高端模块化可编程逻辑控制器（PLC），专为工业自动化领域的复杂控制需求设计，具备高性能运算、多协议通信、灵活扩展及冗余能力

商品信息

一、核心功能与技术参数

1. 硬件性能

处理器架构：采用 32 位多核处理器，支持实时多任务系统（RTOS），运算速度达 LD 指令 0.02μs / 条，可满足高速逻辑控制与复杂算法需求。
程序与数据存储：

程序容量：256K 步（1MB），支持梯形图（LD）、功能块图（FBD）、结构化文本（ST）等 5 种编程语言。
数据寄存器：64K 字（D 区）+ 64K 字（L 区），支持断电保持（通过电容备份，最长 30 天）。

I/O 扩展能力：

本地 I/O 点数：通过扩展背板最多连接 8 个底板，支持 4096 点数字量 I/O 和 544 通道模拟量 I/O，适配大型生产线或复杂过程控制。
扩展模块类型：支持数字量（如 AH16AM10N-5A）、模拟量（如 AH04AD-5A）、温度（如 AH04PT-5A）、运动控制（如 AHxxEMC-5A）及通信模块（如 AH01EN-5A）。

2. 通信能力

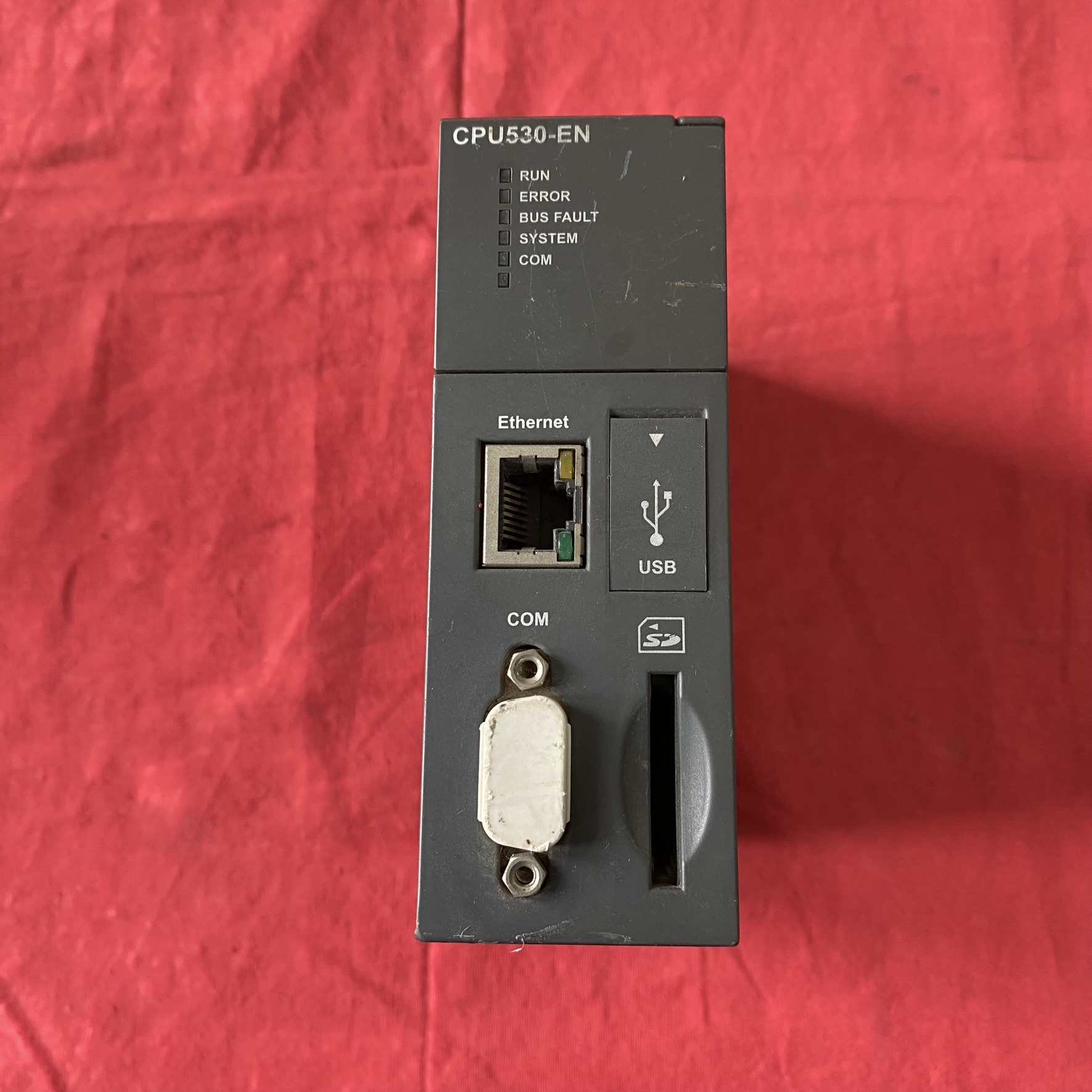

内置接口：

Ethernet（10/100Mbps）：支持 Modbus TCP、EtherNet/IP（Scanner/Adapter 模式），可连接上位机、HMI 或云端平台，实现远程监控与数据交互。
RS-232/422/485：兼容 Modbus RTU/ASCII、PLC Link，支持与变频器、传感器等设备的串行通信。
Mini USB：用于编程调试（通过 ISPSoft 软件）及固件升级。

通信扩展：通过扩展模块可支持 Profibus DP、DeviceNet、EtherCAT 等工业协议，满足不同行业通信需求。

3. 运动控制功能

基础能力：

脉冲输出：内置 2 路高速脉冲（最高 1MHz），支持脉冲 + 方向（Pulse+Dir）或 CW/CCW 模式，可直接驱动步进电机。
多轴同步：通过 DMCNET 高速总线（同步周期 1ms）实现 12 轴同动，支持直线插补、圆弧插补及螺旋插补，适用于包装、印刷等精密机械。

扩展方案：

若需更高轴数或 EtherCAT 通信，可搭配 AHxxEMC-5A 运动控制模块，实现 32 轴同步（EtherCAT 周期 0.5ms），并支持电子凸轮（E-Cam）与 G 代码编程。

二、系统架构与扩展设计

1. 模块化设计

背板扩展：

主背板：支持 4/6/8 槽配置（如 AHBP04MR1-5A），集成冗余电源接口与通信通道。
延伸背板：通过专用电缆（最长 100 米）扩展 I/O，最多连接 8 个底板，实现分布式控制。

热插拔功能：支持模块在线更换，减少维护停机时间，适用于连续生产场景。

2. 冗余配置

电源冗余：使用冗余背板（如 AHBP04MR1-5A）时，可安装 2 组电源模块（如 AHPS05-5A），单电源故障时自动切换，确保系统持续运行。
CPU 冗余：需搭配 AHCPU560-EN2 冗余型 CPU 及专用同步模块，实现双 CPU 热备（切换时间＜20ms），适用于关键工业过程（如化工、电力）。

三、软件支持与编程

1. 开发工具

ISPSoft 编程软件：

支持 IEC 61131-3 标准编程语言，提供图形化组态、在线调试、诊断报警等功能。
内置运动控制向导，可快速配置多轴同步、电子凸轮等复杂运动逻辑。

通信配置：通过 CommGR 工具可视化设置 Modbus TCP、EtherNet/IP 等协议参数，简化跨设备通信开发。

2. 典型应用场景

高速生产线控制：

通过 EtherNet/IP 连接变频器与智能传感器，实现输送带速度同步与产品质量检测，节拍时间缩短 15%。

过程自动化：

扩展模拟量模块采集温度、压力信号，结合 PID 算法控制调节阀，精度达 ±0.5% FS。

机器人协同控制：

利用 DMCNET 总线实现 6 轴机械臂与 PLC 的实时通信，完成高精度装配任务，重复定位精度 ±0.02mm。

四、应用案例与行业实践

1. 食品包装生产线

控制方案：

AHCPU530-EN 通过 EtherNet/IP 连接伺服驱动器（ASDA-A2 系列），实现包装膜定长输送与封口机同步。
扩展 AH04AD-5A 模块监测温度传感器，确保封口质量稳定。

效益：产能提升 20%，废品率降至 0.1% 以下。

2. 智能仓储物流系统

控制方案：

搭配 AH01EN-5A 通信模块，通过 Modbus TCP 与 AGV 导航系统、RFID 读写器通信，实现货物自动分拣与库位管理。
冗余背板（AHBP04MR1-5A）确保系统 7×24 小时无间断运行。

效益：仓储效率提升 30%，人工错误率降低 90%。

五、维护与故障处理

1. 预防性维护

定期检查：

每季度清洁模块表面灰尘，检查端子接线（紧固扭矩 0.5-0.8N・m），避免接触不良。
每年测试电源电压（24V DC±10%），更换老化电容（若备份时间缩短至＜7 天）。

程序管理：通过 ISPSoft 定期备份程序与参数，存储于 SD 卡（支持最大 32GB）。

2. 常见故障排查

故障现象	可能原因	解决方法
CPU 指示灯闪烁	程序错误（如语法错误、内存溢出）	用 ISPSoft 在线诊断，修正错误代码
通信中断	网络配置错误或模块损坏	检查 IP 地址、协议参数，更换故障模块
模拟量数据异常	传感器故障或模块通道损坏	校准传感器，更换模拟量模块
运动轴不动作	脉冲输出参数错误或驱动器故障	核对脉冲频率、方向信号，测试驱动器

六、选型与采购建议

1. 型号对比

型号	程序容量	最大 I/O 点数	通信协议	适用场景
AHCPU530-EN	256K 步	4096 点 DI/DO	Modbus TCP、EtherNet/IP	大型生产线、复杂过程控制
AHCPU560-EN2	1M 步	4096 点 DI/DO	冗余热备 + 上述协议	关键系统（如电力、化工）
AHCPU510-EN	64K 步	1024 点 DI/DO	基础协议	中小型设备、简单逻辑控制

2. 采购与生命周期

价格范围：

全新正品：约 11,200 元（批量采购可享 10%-15% 折扣）。
二手设备：约 1,800-2,500 元，需验证模块功能完整性与使用年限。

备件支持：台达官方提供 AH500 系列备件至 2030 年，现有设备可长期维护。

七、总结

台达 AHCPU530-EN 以高性能运算、多协议通信、灵活扩展及冗余设计为核心优势，是工业自动化领域的理想选择。其模块化架构与丰富扩展能力可适配从单机控制到全厂自动化的多层次需求，尤其适合需要高精度运动控制或高可靠性的场景。在实际应用中，需结合具体工艺要求选择扩展模块与通信方案，并注重预防性维护以延长设备寿命。对于长期项目，建议优先考虑冗余配置（如 AHCPU560-EN2），以提升系统稳定性与可用性。
