一、核心功能与技术参数

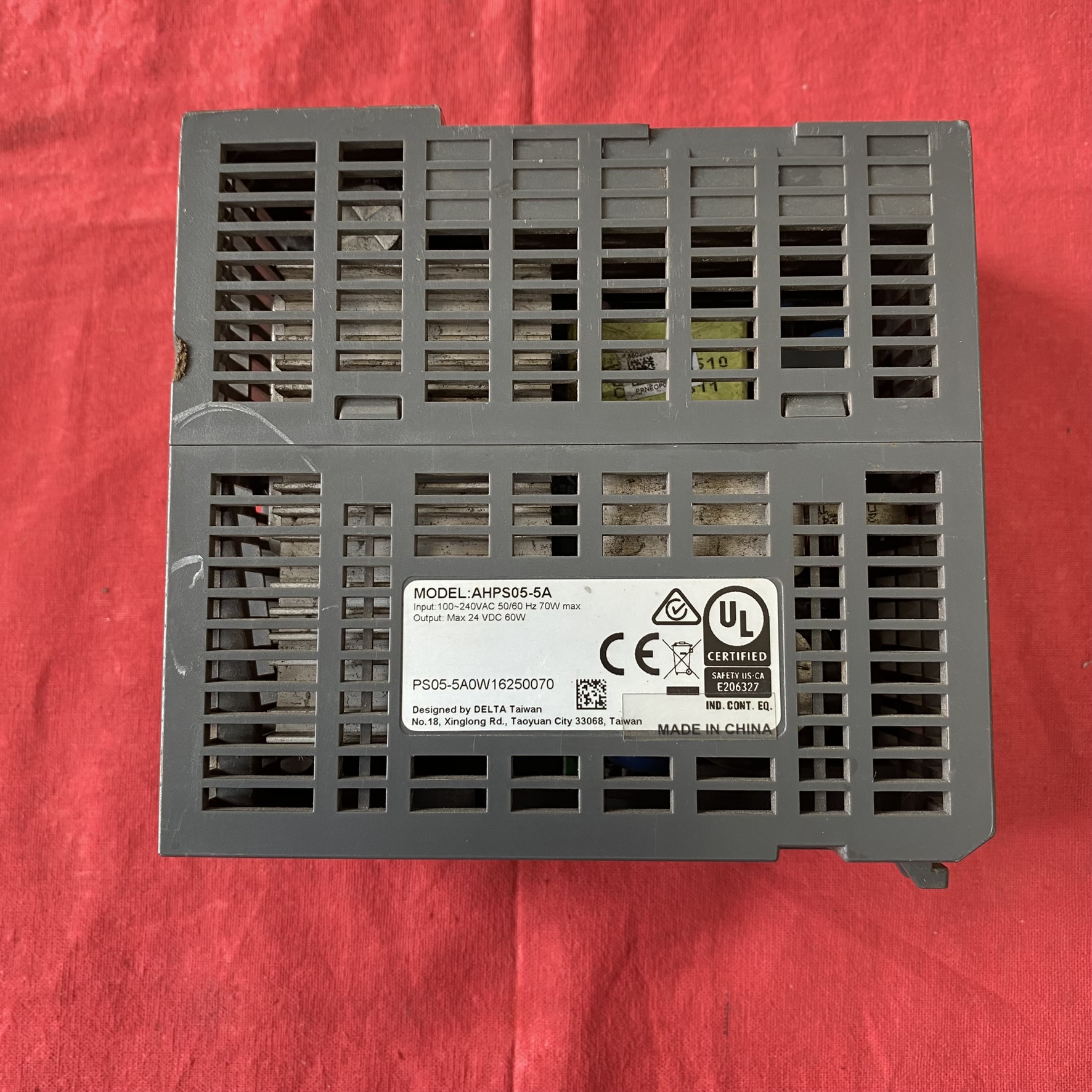

1. 电源规格

• 输入电压：AC200-240V（±10%），50/60Hz，支持宽电压范围，适应全球电网标准。

• 输出电压 / 电流：DC24V/5A，最大输出功率 120W，可驱动 AH500 系列 CPU 模块及扩展模块（如数字量、模拟量、运动控制模块）。

• 效率：典型负载下效率≥85%，降低能耗，适合长时间运行场景。

2. 硬件设计

• 尺寸：与 AH500 系列标准模块兼容，宽度 40mm，支持安装在 4 槽 / 6 槽 / 8 槽 背板（如 AHBP04M1-5A）上，节省机柜空间。

• 安装方式：通过背板卡槽固定，模块上方螺丝紧固，确保机械稳定性。

• 状态指示：

• POWER LED：绿色常亮表示电源正常；熄灭或闪烁提示输入故障（如电压异常、保险丝熔断）。

• FAULT LED：红色常亮表示输出过载或短路，触发过流保护（自动重启）。

3. 环境适应性

• 工作温度：0°C 至 + 55°C（无凝露），存储温度：-20°C 至 + 70°C，适应工业现场复杂环境。

• 抗干扰：通过 IEC 61000-4-2（ESD）、IEC 61000-4-4（EFT） 认证，抵御电磁干扰（如变频器、电机的干扰）。

二、系统应用与扩展能力

1. 典型配置

• 单电源模式：直接安装在背板上，为 CPU 模块（如 AHCPU530-EN）及 1-2 个扩展模块供电，适用于中小型控制系统。

• 冗余电源模式：搭配 AHBP04MR1-5A 冗余背板，安装 2 个 AHPS05-5A 模块，实现双电源热备（切换时间＜20ms），确保关键系统（如化工、电力）持续运行。

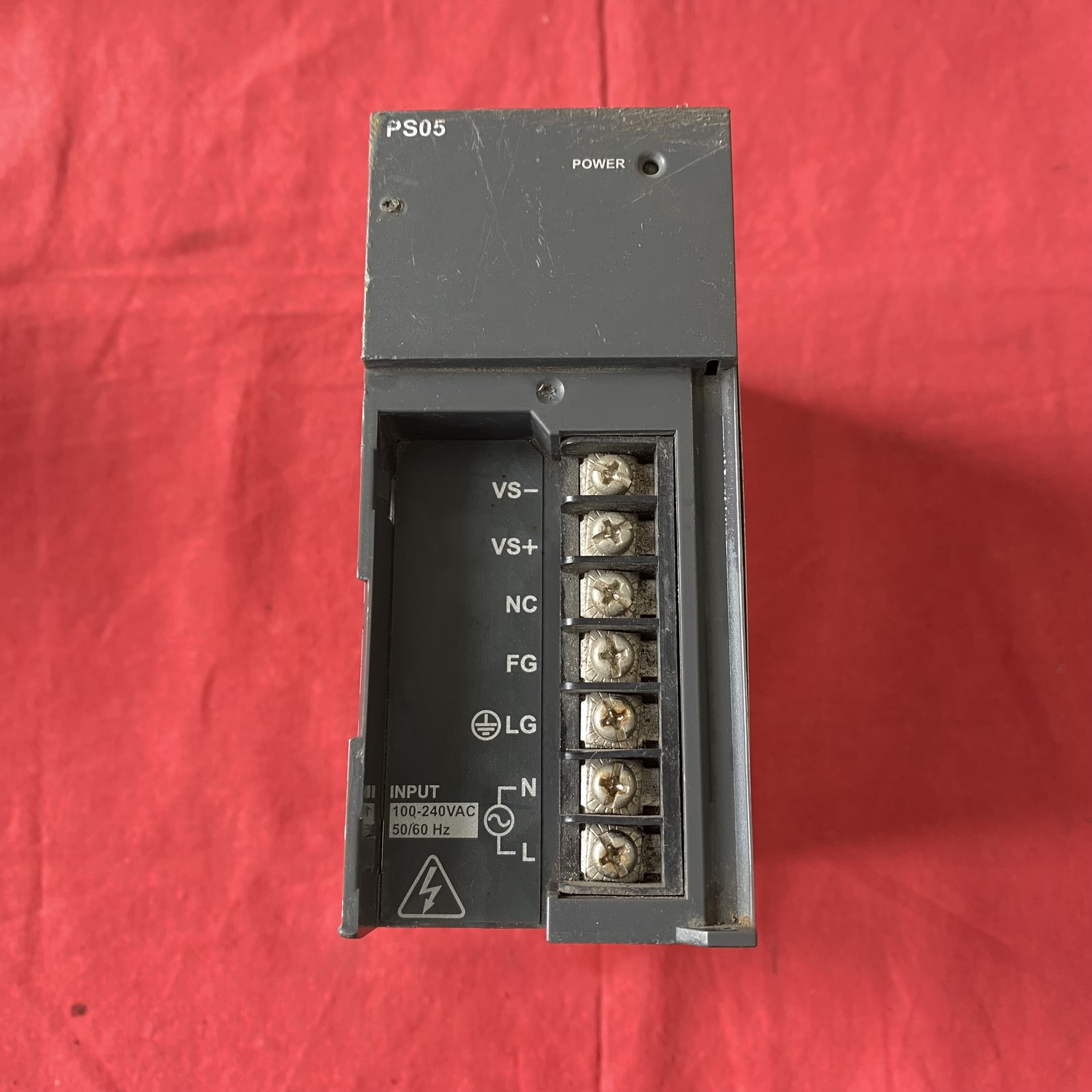

2. 接线说明

• AC 输入：

• L/N：连接 AC200-240V 电源线，内置 2A 保险丝（AC250V），过流保护避免模块损坏。

• FG/LG：功能接地与大地接地端子，确保安全与抗干扰。

• DC 输出：

• VS+/VS-：输出 DC24V，为 PLC 模块及外部设备（如传感器、电磁阀）供电。

• NC：空端子，无需接线。

•

三、维护与故障处理

1. 预防性维护

• 定期检查：

• 每季度清洁模块表面灰尘，检查端子接线（紧固扭矩 0.5-0.8N・m），避免接触不良。

• 每年测试输入电压（AC200-240V 范围内），检查保险丝状态（熔断时更换同规格 2A/AC250V 保险丝）。

• 冗余测试：在冗余配置中，定期断开单电源测试切换功能，确保双电源正常工作。

2. 常见故障排查

四、采购与生命周期管理

1. 价格与渠道

• 全新正品：单价约 240-910 元人民币（批量采购可享 10%-15% 折扣），通过台达授权代理商（如中达电通）采购，确保售后支持。

• 二手设备：约 180-374 元人民币，需验证模块功能完整性（如输出电压、LED 指示），避免翻新设备。

2. 备件支持

• 台达官方对 AH500 系列提供备件支持至 2030 年，现有设备维护无需担心断供。

五、选型对比与升级建议

1. 同系列型号对比

2. 升级方案

• 若需更高功率或 EtherCAT 通信，可升级至 AHPS15-5A 或搭配 AH01EN-5A 以太网模块，实现工业物联网（IIoT）集成。

总结
