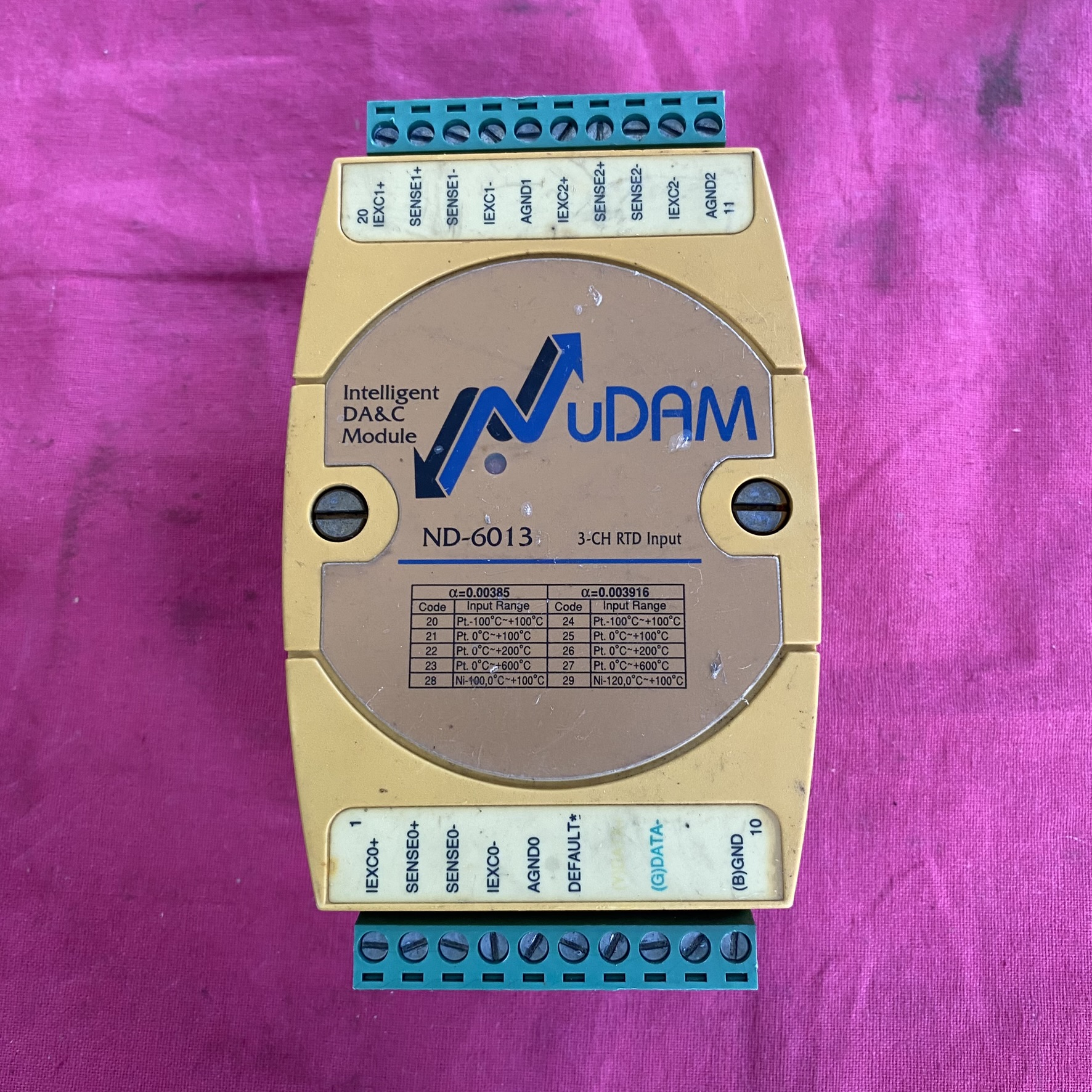

UDAM 凌华科技 ND-6013 工业级远程数据采集模块

产品定位与功能

• 核心功能：作为 3 通道 RTD（电阻温度探测器）输入模块，支持 Pt-100、Ni-100、Ni-120 等主流 RTD 类型，可直接连接温度传感器，实现高精度温度数据采集。

• 应用场景：广泛用于工业自动化、能源监控、环境监测等场景，例如工厂设备的温度实时监控、冷链物流的温湿度管理等。

技术规格

1. 输入特性

• 通道数：3 通道，支持 2/3/4 线制 RTD 接线方式，可消除线路电阻对测量精度的影响。

• 测量范围：覆盖常见温度区间，如 Pt-100 在 0°C 至 + 600°C 范围内的线性度表现优异。

• 精度：典型精度为 ±0.05% FS（满量程误差），满足工业级高精度需求。

• 采样率：3 样本 / 秒，适用于对温度变化响应速度要求适中的场景。

•

2. 电气与物理特性

• 隔离保护：提供 2500Vrms 的通道间隔离，有效抵御工业环境中的电气干扰。

• 电源要求：支持 + 10V 至 + 30V DC 宽电压输入，功耗约 0.696W，适合现场供电不稳定的环境。

• 外形尺寸：采用 DIN 导轨安装设计（71.2mm×25.3mm×100.6mm），体积紧凑，便于集成到控制柜中。

3. 通信与协议

• 接口类型：通过 RS485 总线进行通信，支持 Modbus RTU 协议，可与 PLC、工业计算机等设备无缝连接。

• 网络扩展性：单条 RS485 总线上最多可挂载 256 个 NuDAM 模块，通信距离最远达 1200 米（需配合中继器）。

安装与配置

• 硬件连接：通过螺丝端子连接 RTD 传感器，支持多种接线方式以适应不同布线需求。模块配备拨码开关用于设置设备地址，确保在 RS485 网络中的唯一性。

• 软件支持：提供 Windows 驱动程序及配置工具（如 NuDAM Admin），可通过图形化界面进行参数设置、数据监控和校准操作。开发人员可调用 DLL 库实现自定义应用程序开发。
