IFM 易福门 AC1258 电源模块

一、核心技术参数

1. 输入规格

• 电压范围：AC 100-120V 或 200-240V（自动适配），频率 47-64Hz。

• 输入电流：在 230V AC/50Hz 时为 2.23A，具备过压保护（≤36V）和输入滤波功能。

2. 输出特性

• 输出电压：30.5V DC（AS-Interface 标准电压），持续功率 244W，峰值功率 256W。

• 输出电流：最大 8A（连续），支持短时间峰值补偿，但需注意环境温度对电流的影响 —— 当温度超过 45°C 时，输出电流需降额使用。

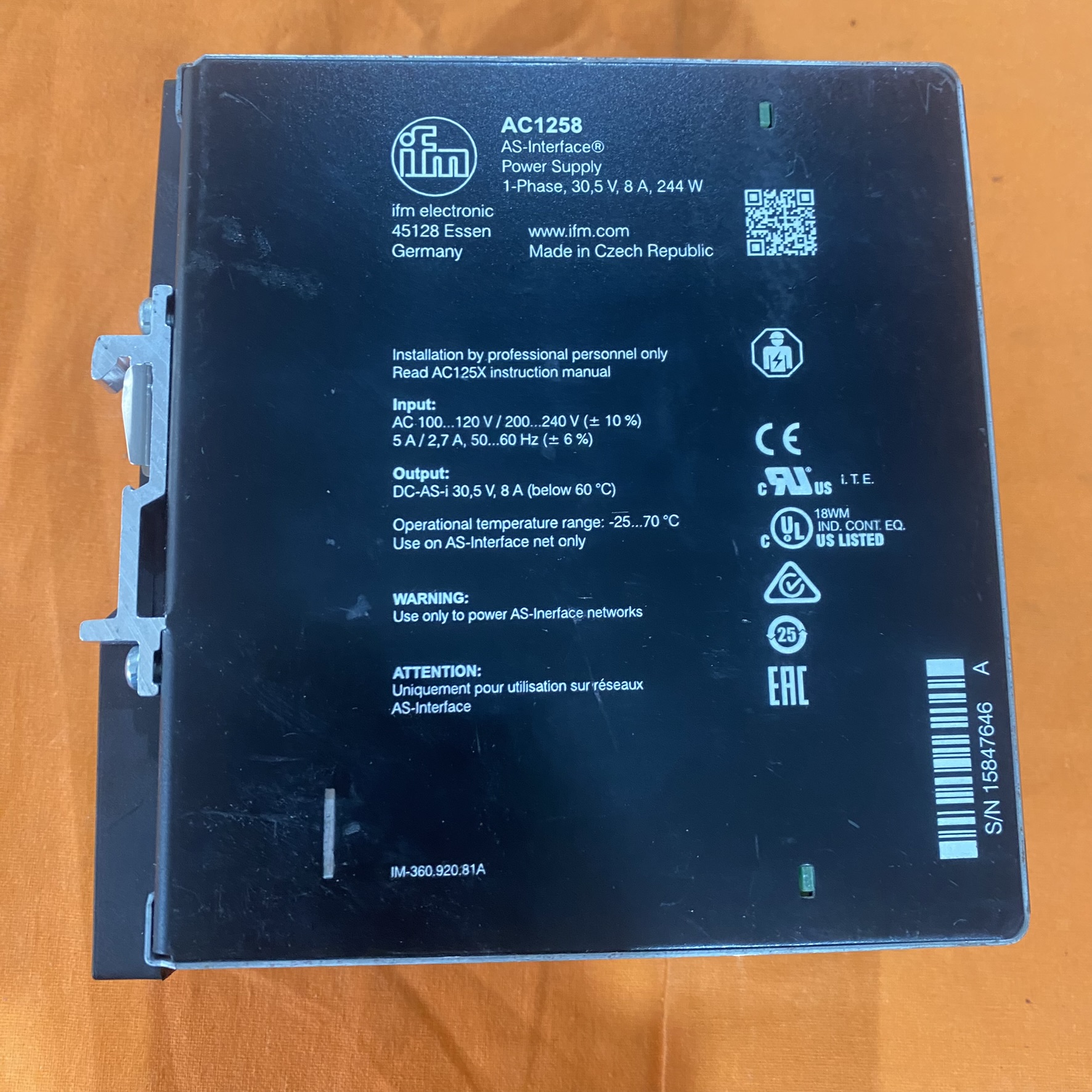

3. 物理规格

• 尺寸：130.8×62×124.3mm，重量 898.5g，采用钢板材质，防护等级 IP20，适合 DIN 轨道安装（TH35 标准）。

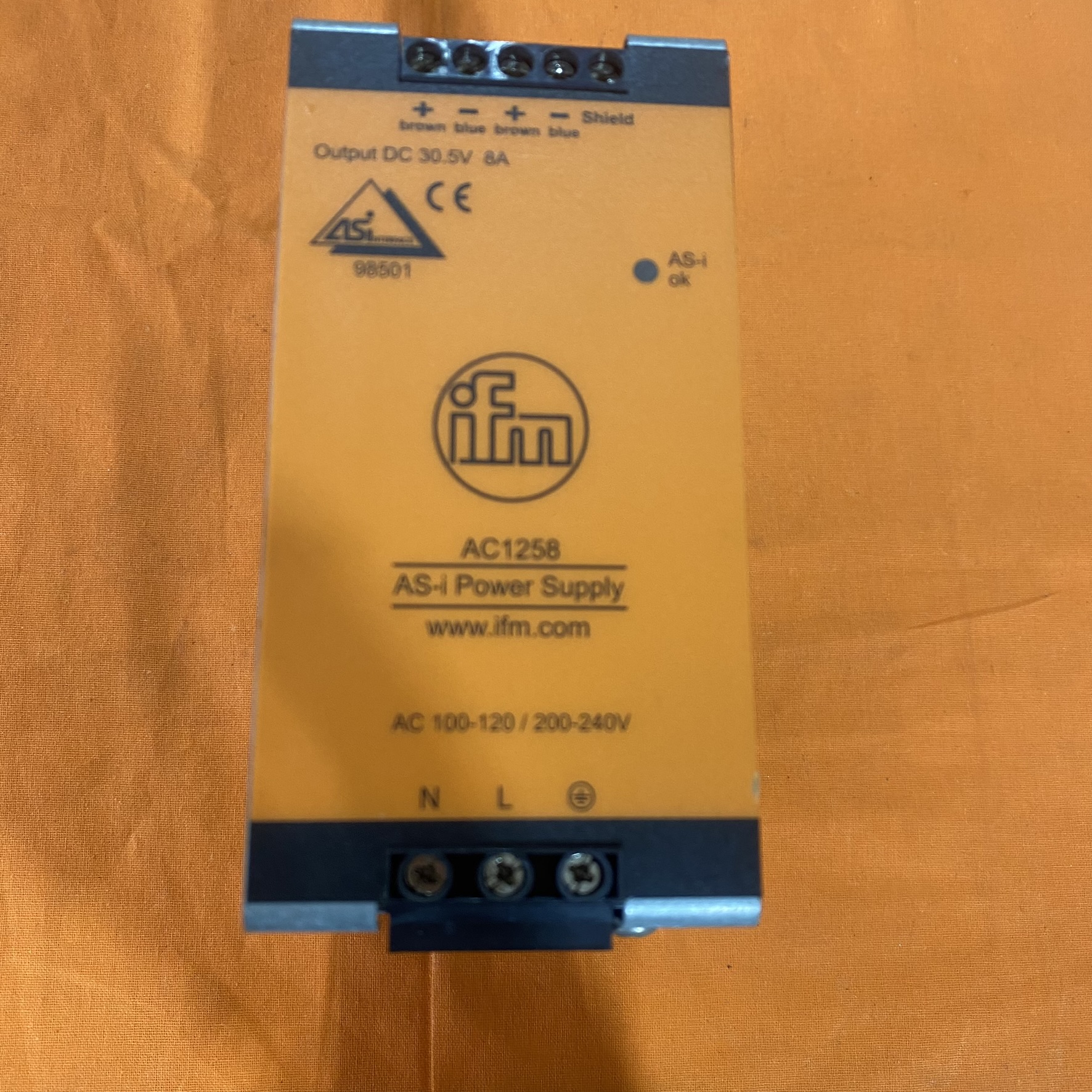

• 集成功能：内置数据提取功能，可通过 LED 指示灯实时监控 AS-Interface 总线状态（如 AS-i OK 信号）。

二、应用场景与优势

1. 典型应用

• 工业自动化：为 AS-Interface 总线系统中的传感器、执行器（如电磁阀、气缸）提供电源，广泛应用于包装、汽车制造、食品加工等行业。

• 复杂环境：高抗干扰能力和宽电压输入设计，适用于电压波动较大或存在电磁干扰的工业现场。

2. 核心优势

• 可靠性：通过 AS-i 认证（认证号 98501），具备过温、过流保护，支持 5 年质保。

• 灵活性：支持自动电压范围切换，可并联使用（需注意参数匹配），并提供冗余设计选项。

• 能效优化：高效的电源转换技术（效率未明确标注），可降低能耗成本。

四、安装与使用建议

1. 安装注意事项

• 环境要求：工作温度范围为 - 25°C 至 + 70°C，但需根据环境温度调整输出电流（参考降额曲线）；存储温度范围为 - 40°C 至 + 85°C。

• 接线规范：需使用符合 EN 60715 标准的 TH35 DIN 轨道固定，输入输出线缆建议采用截面积≥1.5mm² 的铜线，确保接地良好以避免 EMC 干扰。

• 空载保护：若未连接 AS-Interface 设备，需在输出端并联 470μF/35V 电容以防止振荡。

•

2. 维护与故障排查

• 状态监控：通过 LED 指示灯（AS-i OK）判断工作状态，若指示灯熄灭或闪烁，需检查输入电压、输出负载及总线连接。

• 质保服务：若出现故障，建议联系 IFM 官方技术支持，避免自行拆解（内部无用户可维修部件）。

五、替代型号与对比

• AC1253：输出功率同为 244W，但支持三相 AC 输入（3×400V），适合需要多相供电的场景。

• AC1256：输出功率 144W，电流 4A，适合负载较小的应用，价格相对更低。

• AC1257：输入为 24V DC，适用于直流供电系统，输出功率 144W。

六、用户评价与行业反馈

1. 正面评价

• 客户普遍认可其稳定性和节能特性，例如某包装企业反馈 “在高负载下连续运行 3 年无故障”。

• IFM 的 5 年质保和快速响应的技术支持也获得好评。

2. 改进建议

• 部分用户指出 IP20 防护等级在粉尘较多的环境中存在局限性，建议搭配防护外壳使用。
