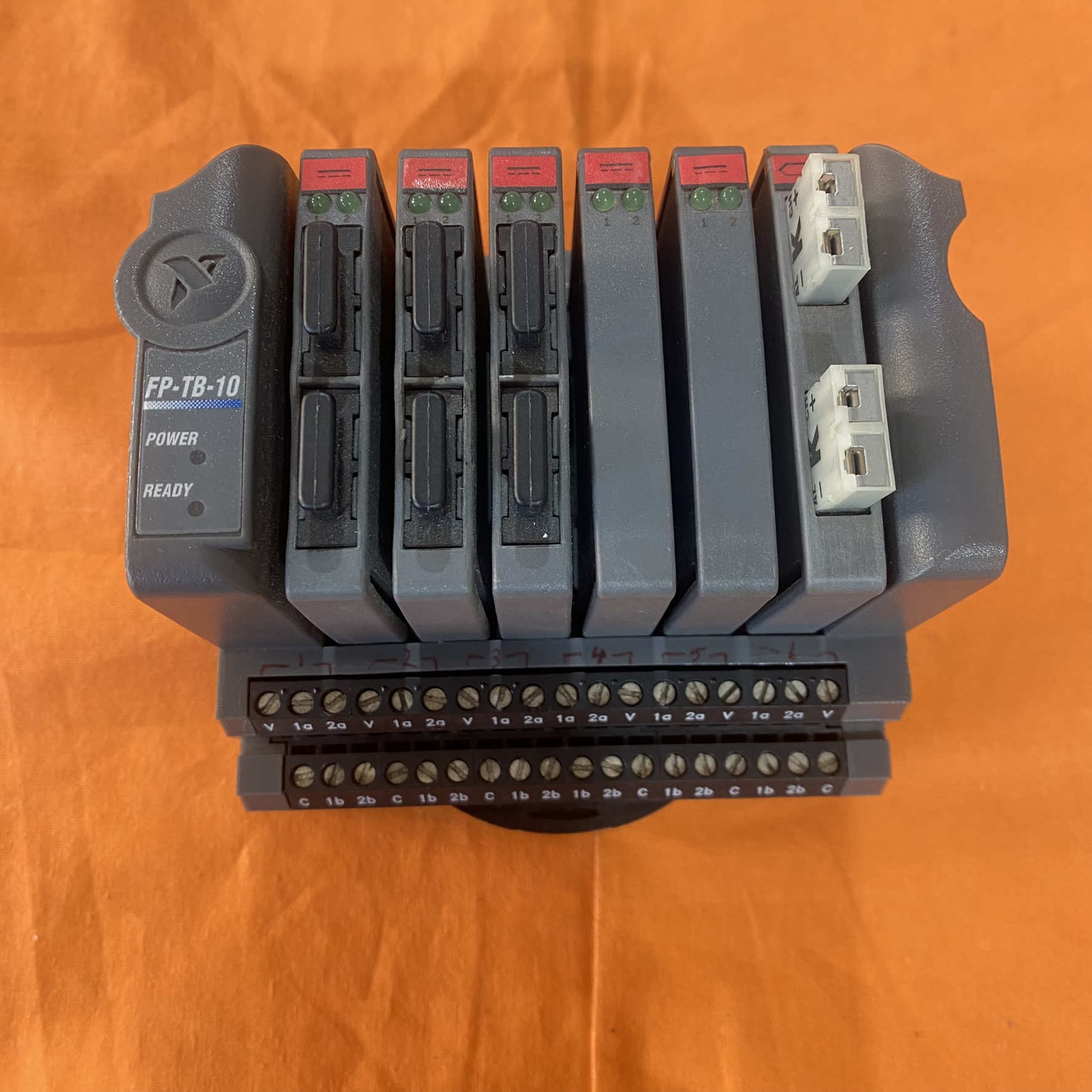

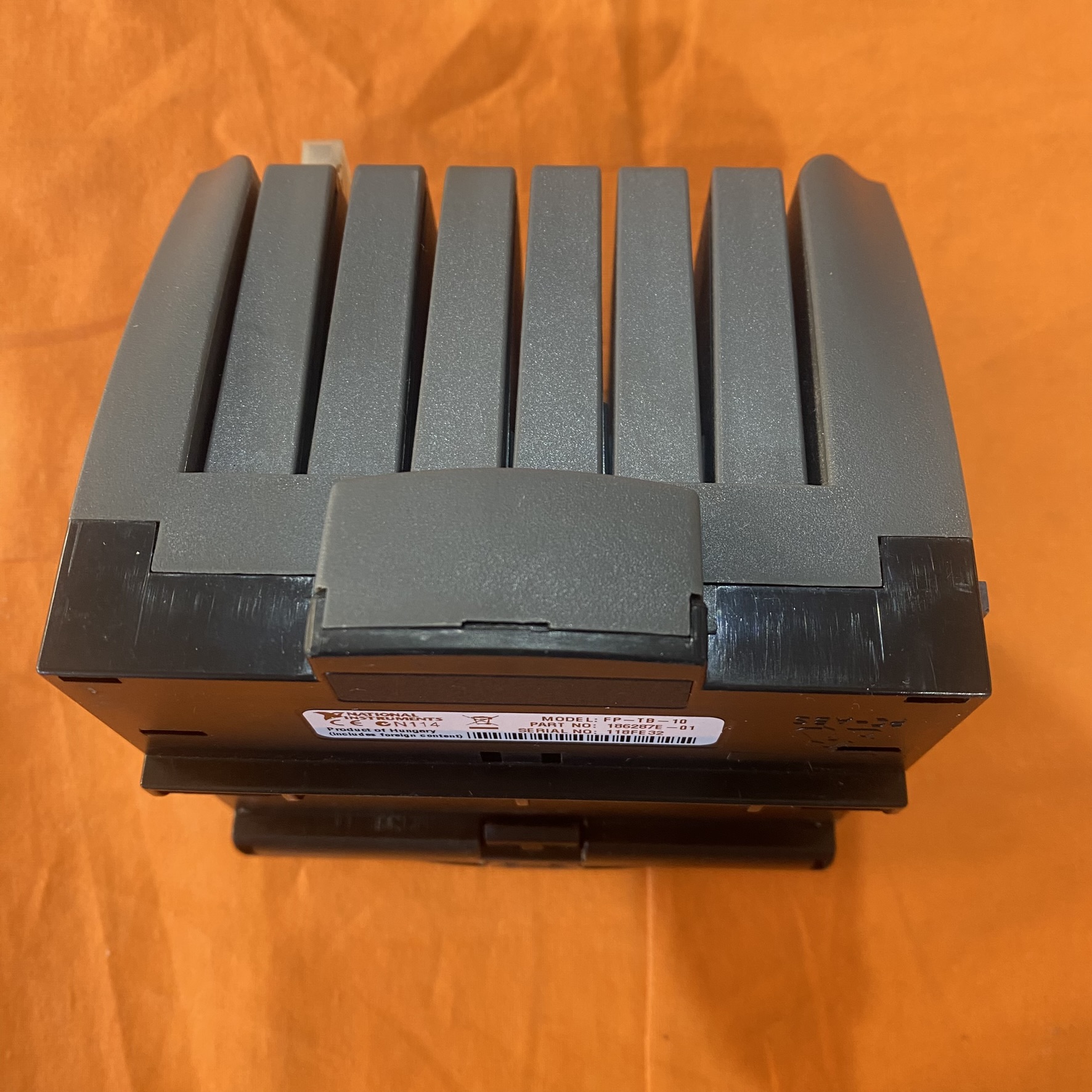

NATIONAL FP-TB-10终端底座

发布时间: 2025-10-31 13:16

NATIONAL INSTRUMENTS FP-TB-10 是美国国家仪器（NI）推出的一款 FieldPoint 终端底座，专为工业自动化和数据采集系统设计，支持模块化扩展和分布式控制

商品信息

一、核心功能与技术参数

1. 硬件架构与扩展能力

模块化设计：

支持 6 个双通道 I/O 模块（如模拟量输入 / 输出、数字量输入 / 输出或温度测量模块），总通道数可达 12 路。
通过本地背板总线与相邻终端底座连接，构建分布式 I/O 网络，适应复杂工业环境。

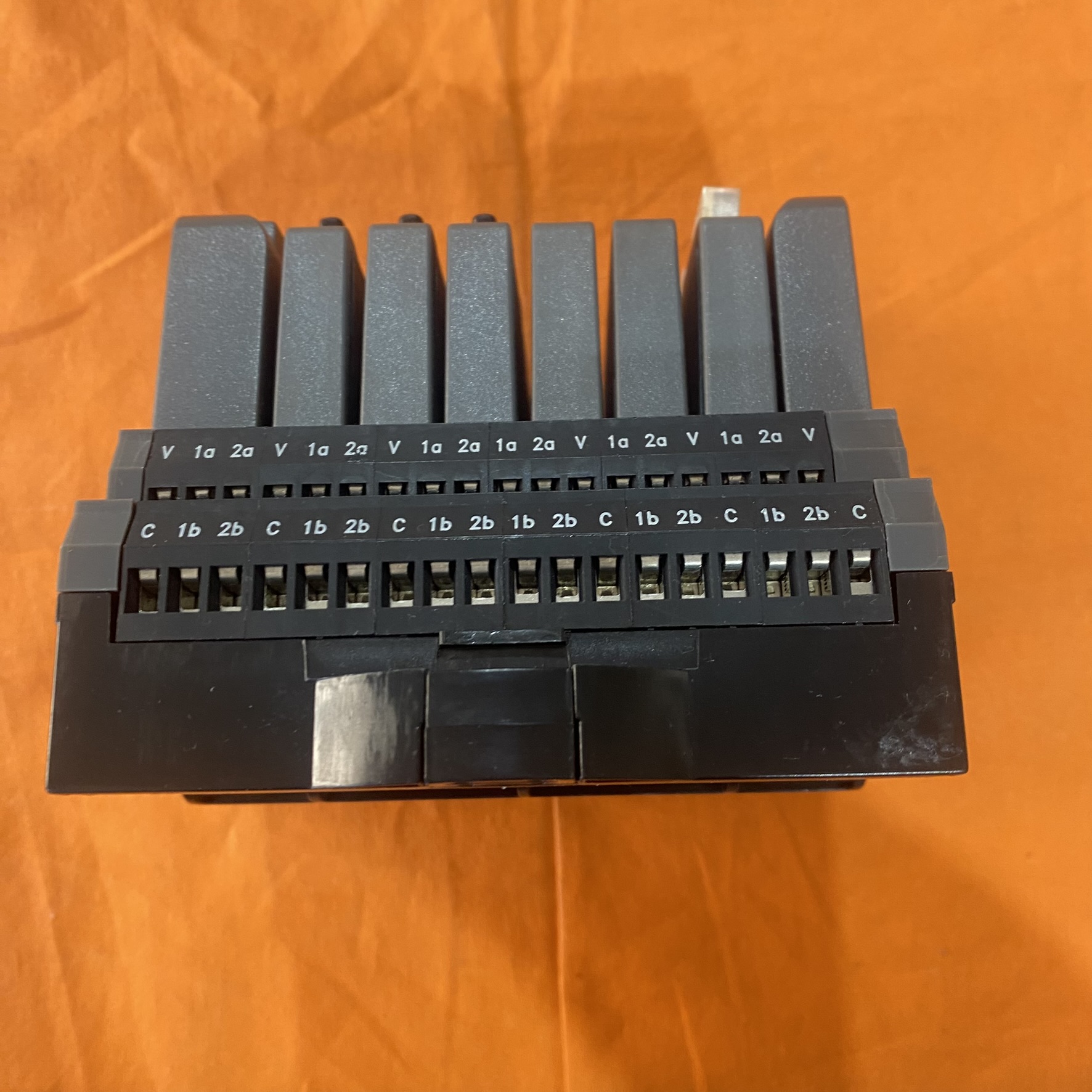

端子与接线：

螺钉端子：兼容 16-26 AWG 线缆，扭矩范围 0.5~0.6 N・m，适合工业现场可靠连接。
电源输入：支持外部 DC 11~30 V 供电，功耗约 4.5 W（不含扩展模块）。

2. 环境适应性

工作温度：-40°C~+70°C，满足极端工业环境需求。
防护等级：IP20（面板安装），抗振动和电磁干扰（符合 EN 61326 标准）。
认证合规：通过 UL、CE、CSA 认证，适用于全球工业场景。

3. 通信与协议

通信接口：

依赖 FieldPoint 网络接口模块（如 FP-1000、FP-2010）实现以太网、Modbus 或 CAN 通信。
支持热插拔，可在不中断系统的情况下更换模块。

数据传输：

兼容 NI 软件生态（如 LabVIEW、Measurement Studio），支持实时数据采集和远程监控。

二、典型应用场景

1. 工业自动化

生产线监控：

连接压力传感器、温度变送器等模拟量设备，实现生产过程参数实时采集。
控制电磁阀、电机等执行器，配合 PLC 或上位机实现自动化流程。

能源管理：

监测太阳能板、风力发电机的输出参数，优化能源分配。

2. 测试与测量

实验室设备控制：

连接示波器、信号发生器等仪器，构建自动化测试平台。
支持高速数据采集（如 FP-AI-102 模块的 8 通道 12 位模拟输入）。

环境监测：

采集温湿度、气体浓度等环境数据，用于环保或工业安全监控。

3. 过程控制

化工与制药：

监测反应釜的压力、流量等参数，实现精确的 PID 控制。
支持冗余设计，确保关键系统的可靠性。

三、模块兼容性与配置

1. 可扩展模块类型

模拟量输入 / 输出：

FP-AI-102：8 通道 12 位模拟输入，支持 ±10 V 或 4-20 mA 信号。
FP-AO-200：2 通道 12 位模拟输出，支持 0-10 V 或 4-20 mA 信号。

数字量输入 / 输出：

FP-DI-108：8 通道数字输入，支持 24 V DC 电平。
FP-DO-108：8 通道数字输出，继电器触点容量 2 A/250 V AC。

温度测量：

FP-TC-120：2 通道热电偶输入，支持 K、J、T 等多种类型。

2. 配置示例

典型系统：

1 个 FP-TB-10 终端底座 + 3 个 FP-AI-102 模块（24 通道模拟输入）+ 1 个 FP-DO-108 模块（8 通道数字输出）。
通过 FP-2010 网络接口模块连接至以太网，使用 LabVIEW 进行数据处理和可视化。

四、安装与维护

1. 硬件安装

机械固定：

支持 DIN 导轨或面板安装，尺寸为 109.5 mm × 91.44 mm × 107.19 mm（宽 × 高 × 深）。
相邻终端底座可直接拼接，节省控制柜空间。

接线规范：

模拟量信号需使用屏蔽双绞线，避免与动力电缆并行布线。
电源端子（V 和 C）需连接稳定 DC 电源，确保系统供电可靠性。

2. 软件配置

编程工具：

LabVIEW：通过图形化编程实现数据采集、分析和控制逻辑。
Measurement Studio：支持 C/C++、C# 等语言，用于定制化应用开发。

驱动与固件：

通过 NI MAX（Measurement & Automation Explorer）进行设备发现、配置和固件更新。

3. 维护建议

定期检查：

每季度清洁端子排，检查接线是否松动。
使用 NI 诊断工具（如 NI-SCOPE）验证模块功能。

备件管理：

由于 FieldPoint 系列逐步更新，建议提前储备常用模块（如 FP-AI-102、FP-DO-108）。

五、替代方案与停产状态

1. 停产信息

当前状态：FP-TB-10 已逐步停产，NI 官方备件支持至 2027 年，但第三方渠道仍有库存。
替代建议：

CompactDAQ 系列：如 cDAQ-9174，支持更多通道和更高采样率，适合高精度测试。
FlexRIO 平台：如 PXIe-7965R，支持软件定义 I/O，适应复杂信号处理需求。

2. 系统迁移步骤

需求分析：评估现有系统功能，确定新平台需保留的核心指标（如通道数、精度）。
硬件选型：根据需求选择 CompactDAQ 或 FlexRIO 模块，确保接口兼容（如 BNC、SMA）。
软件迁移：使用 LabVIEW 移植工具将原 FP-TB-10 程序转换为新平台代码，重点调整通信协议和模块驱动。
功能验证：通过 NI 测试工具（如 Verification Test Stand）验证新系统的稳定性和精度。

六、注意事项

兼容性风险：

旧型号模块（如 FP-AI-102）可能无法直接适配新型终端底座，需确认 NI 兼容性列表。

通信协议：

若需与第三方设备通信，需通过 NI-VISA 或 Modbus 驱动实现协议转换。

安全合规：

用于高危环境（如化工、医疗）时，需确保设备通过相应认证（如 ATEX、FDA）。

七、总结

NATIONAL INSTRUMENTS FP-TB-10 凭借高扩展性、宽温适应性和强大的软件生态，曾是工业自动化和测试领域的经典选择。尽管已停产，但其模块化设计和兼容能力仍能满足多数常规应用需求。对于新项目，建议优先考虑 CompactDAQ 或 FlexRIO 平台，以获得更先进的功能和更长的技术支持周期；对于存量设备用户，需加强预防性维护并制定迁移计划，同时通过 NI 官方渠道获取替代型号兼容性测试报告，确保系统平稳过渡
