一、核心参数与功能特性

1. 硬件规格

• 显示特性：

• 屏幕类型：5.7 英寸 STN 单色液晶屏，分辨率 320×240 像素，支持背光调节。

• 触摸方式：压敏式触摸屏，操作寿命≥100 万次，支持电阻式触摸输入。

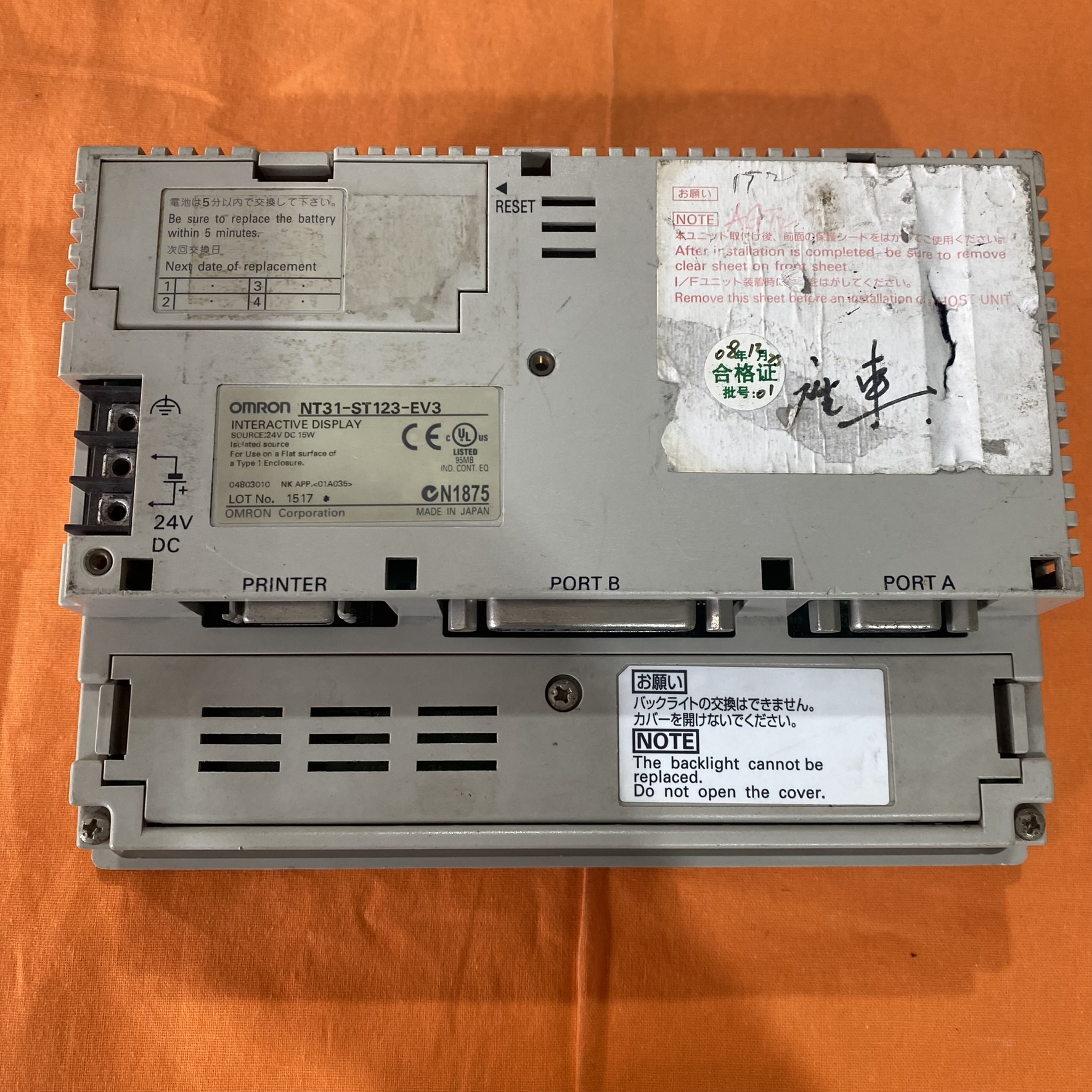

• 通信接口：

• 串行端口：1×RS-232C（D-sub 9 针）和 1×RS-232C/422/485（端子台），支持 Host Link/NT Link 协议，可连接欧姆龙 PLC（如 CP1H、CJ 系列）或第三方设备。

• 扩展接口：支持 CF 卡扩展（最大 2GB），用于存储画面数据或配方文件。

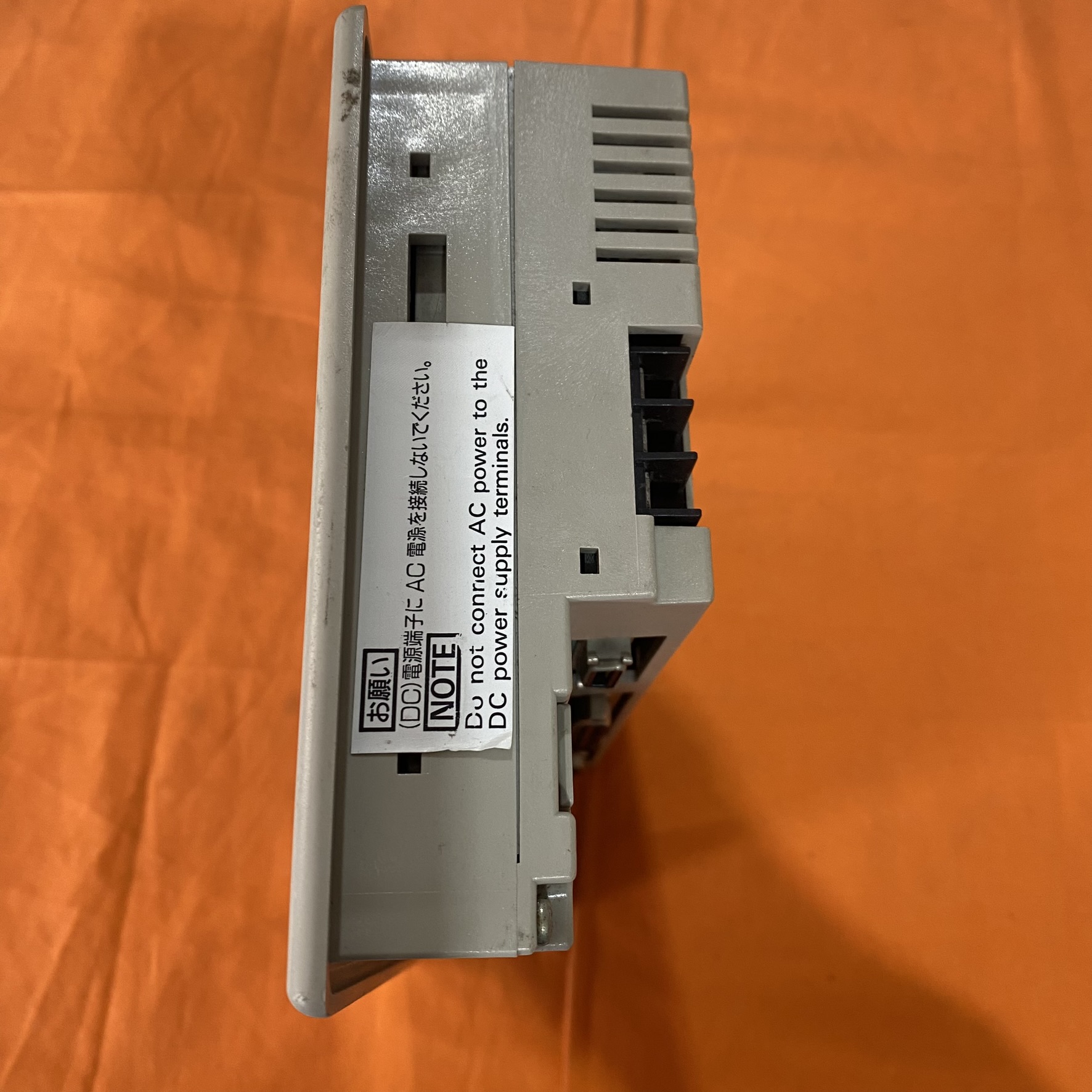

• 电源与功耗：

• 供电：DC24V（电压范围 20.4~26.4V），功耗≤15W，支持反极性保护。

• 物理特性：

• 尺寸：195×142×54mm（宽 × 高 × 深），前面板防护等级 IP65/NEMA 4，适用于粉尘或液体飞溅环境。

二、典型应用场景

1. 中小型工业设备监控

• 案例：

  在食品包装机中，NT31-ST123-EV3 通过 RS-485 连接欧姆龙 CJ 系列 PLC，实时显示温度、速度等参数，并支持配方切换（如不同包装尺寸）。其 320×240 分辨率 可清晰显示设备状态指示灯和报警信息。

• 优势：

  相比文本显示器，图形化界面更直观；支持 多语言切换（如中文、英文），适合跨国生产线。

2. 能源与水处理

• 案例：

  在污水处理厂中，NT31-ST123-EV3 通过 RS-232C 连接水质分析仪，实时显示 pH 值、浊度等数据，并触发报警（如超标时闪烁提示）。其 CF 卡存储功能 可记录历史数据，便于后续分析。

• 扩展能力：

  单个 NT31 可连接最多 32 台 PLC 或智能仪表，支持 广播通信，减少布线成本。

3. 老旧设备改造

• 案例：

  某汽车零部件工厂将老旧继电器控制设备升级为欧姆龙 CP1H PLC+NT31-ST123-EV3 方案，通过 HMI 实现参数设置（如定时器时间）和故障诊断。其 梯形图监控功能 可直接查看 PLC 程序运行状态，缩短调试时间。

• 兼容性：

  支持 NT Link 协议，可无缝替换早期 NT20 系列 HMI，保护用户原有投资。

•

三、编程与软件支持

1. 开发工具

• 编程软件：使用 NTST 4.8 或 CX-Designer（需安装转换工具） 进行画面设计。

• NTST 4.8：经典工具，支持 NT 系列专属功能（如动态位图显示），但界面较陈旧.

• CX-Designer：新一代工具，需通过 NT31C_631C 转换支持工具 将 NTST 项目转换为 NS 系列兼容格式，支持更丰富的图形元素（如矢量图、动画）。

• 画面数据容量：内置 1MB 存储空间，支持最多 3999 个画面，每个画面可包含 256 个触摸开关或 256 个数值显示。

2. 功能特性

• 数据交互：

• 实时监控：支持位状态显示（如电机运行 / 停止）、数值输入 / 输出（如温度设定值）。

• 报警管理：可定义 256 个报警事件，支持声音报警和报警历史记录（存储于 CF 卡）。

• 高级功能：

• 配方管理：通过 CF 卡存储不同生产配方（如注塑机参数），支持一键切换。

• 趋势图显示：支持最多 8 条曲线同时显示，用于分析设备运行趋势（如压力波动）。

四、停产与替代方案

1. 停产信息

• 停产时间：2014 年 3 月正式停产，2022 年 8 月完全终止技术支持。

• 替代原因：技术落后（如无以太网接口、分辨率低），无法满足工业 4.0 对数据互通的需求。

2. 推荐替代型号

3. 替代方案实施建议

• 硬件替换：

• 尺寸兼容性：NS5-SQ10-ECV2 的开孔尺寸与 NT31-ST123-EV3 兼容（192×138mm），可直接替换。

• 通信迁移：若原系统使用 RS-485，NS5-SQ10-ECV2 的 RS-485 端子台 可直接连接；若需以太网，可通过 EtherNet/IP 协议 连接欧姆龙 NX 系列 PLC。

• 软件迁移：

• 工具链升级：使用 CX-Designer 替代 NTST 4.8，通过内置的 NT31C_631C 转换工具 将原画面数据转换为 NS 格式。

• 功能增强：NS 系列支持 VNC 远程访问 和 MQTT 协议，可接入 IIoT 平台实现设备上云。

五、采购与维护指南

1. 采购渠道

• 全新设备：停产前库存已基本耗尽，仅部分代理商可能提供 翻新设备（如 Classic Automation 的修复服务，价格约 $989）。

• 替代采购：优先选择 NS5-SQ10-ECV2，全新价格约 $722（PLC Direct），含 1 年质保。

2. 技术支持

• 文档资源：

• 官方手册可通过 欧姆龙官网 下载（文档编号：CSM_NT31_DS_TW_2_01）。

• 迁移指南：《NT→NS 置换手册》提供硬件接线与软件转换的详细步骤。

• 社区支持：

• 加入 欧姆龙工业自动化论坛，搜索关键词 “NT31 替代” 获取同行经验（如如何处理通信协议转换）。
