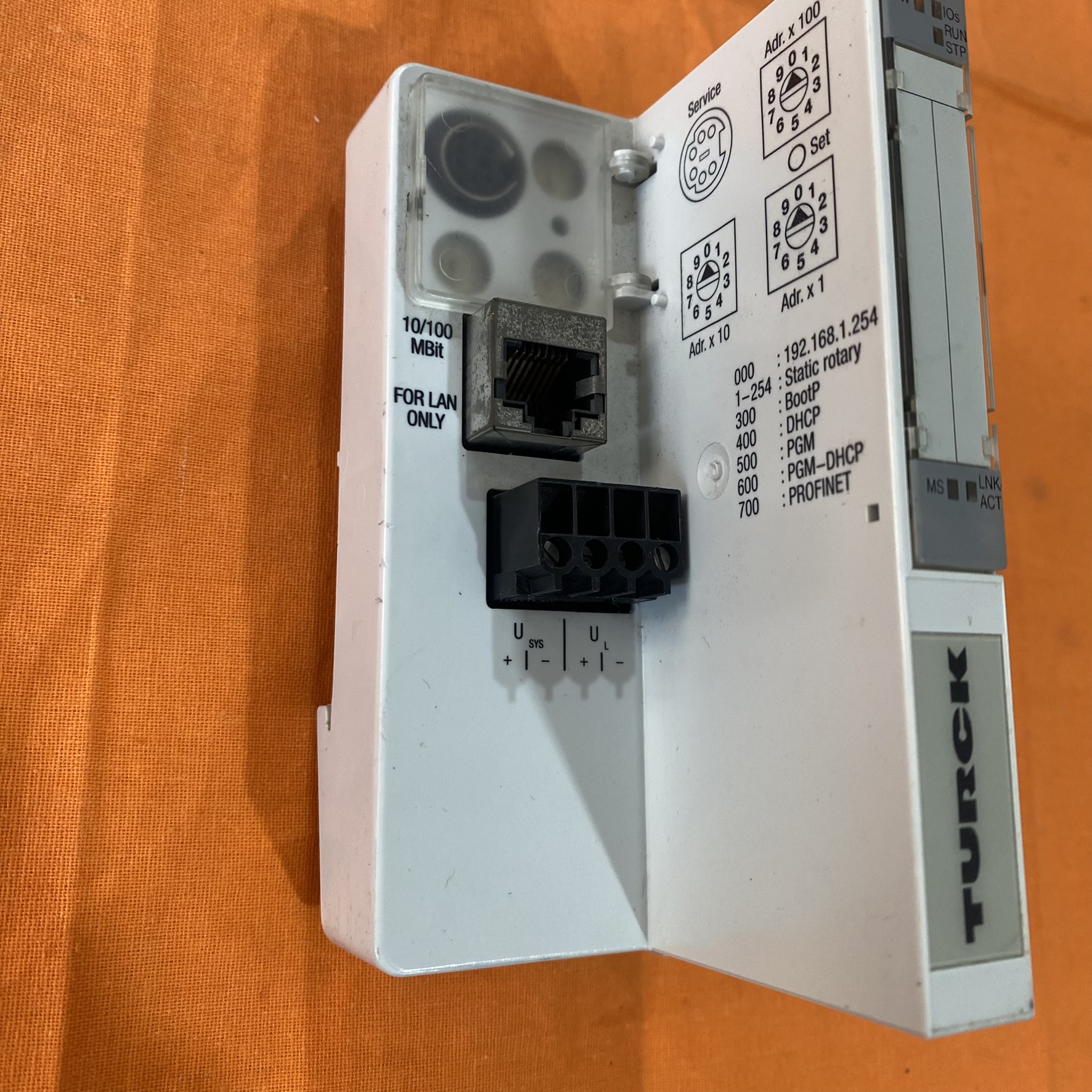

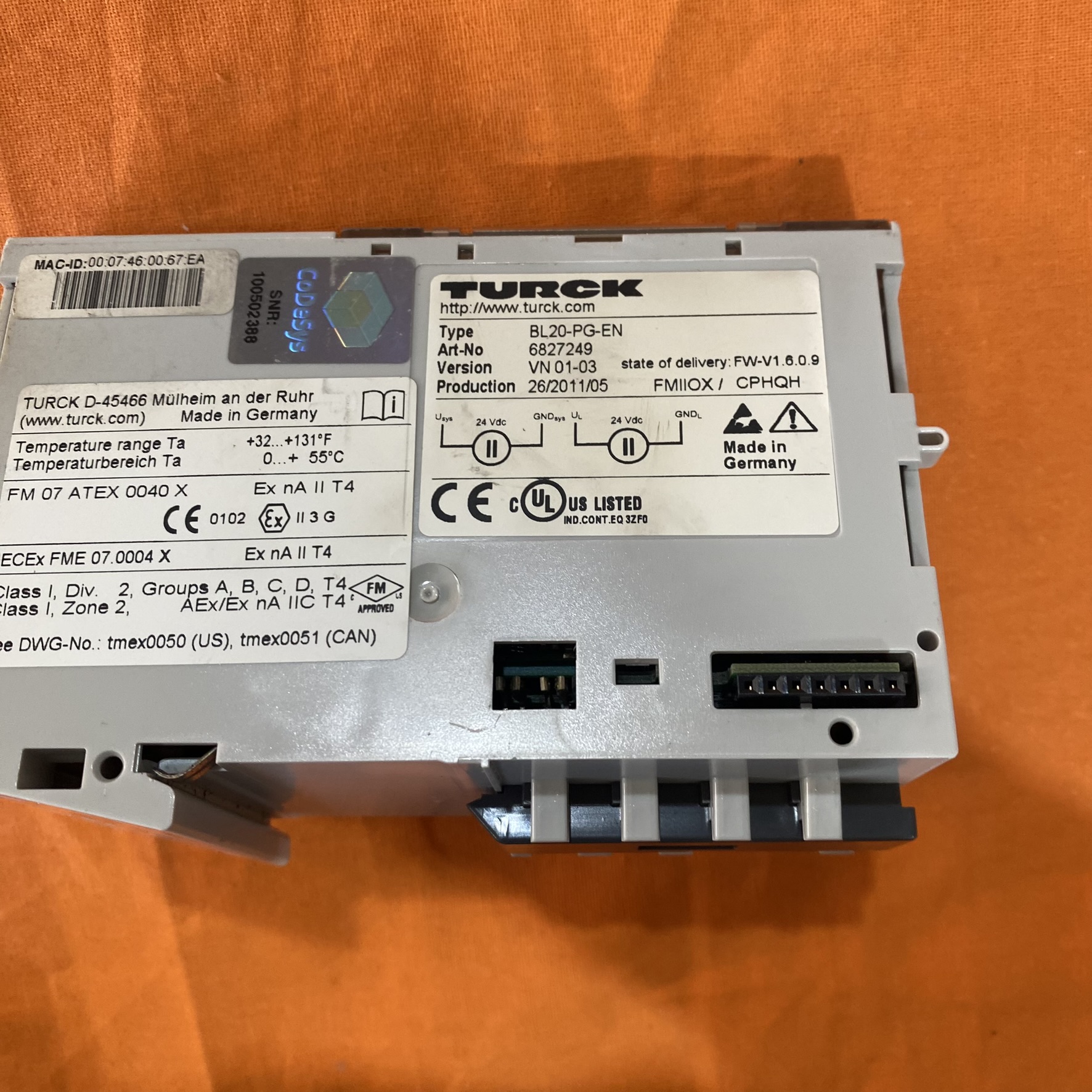

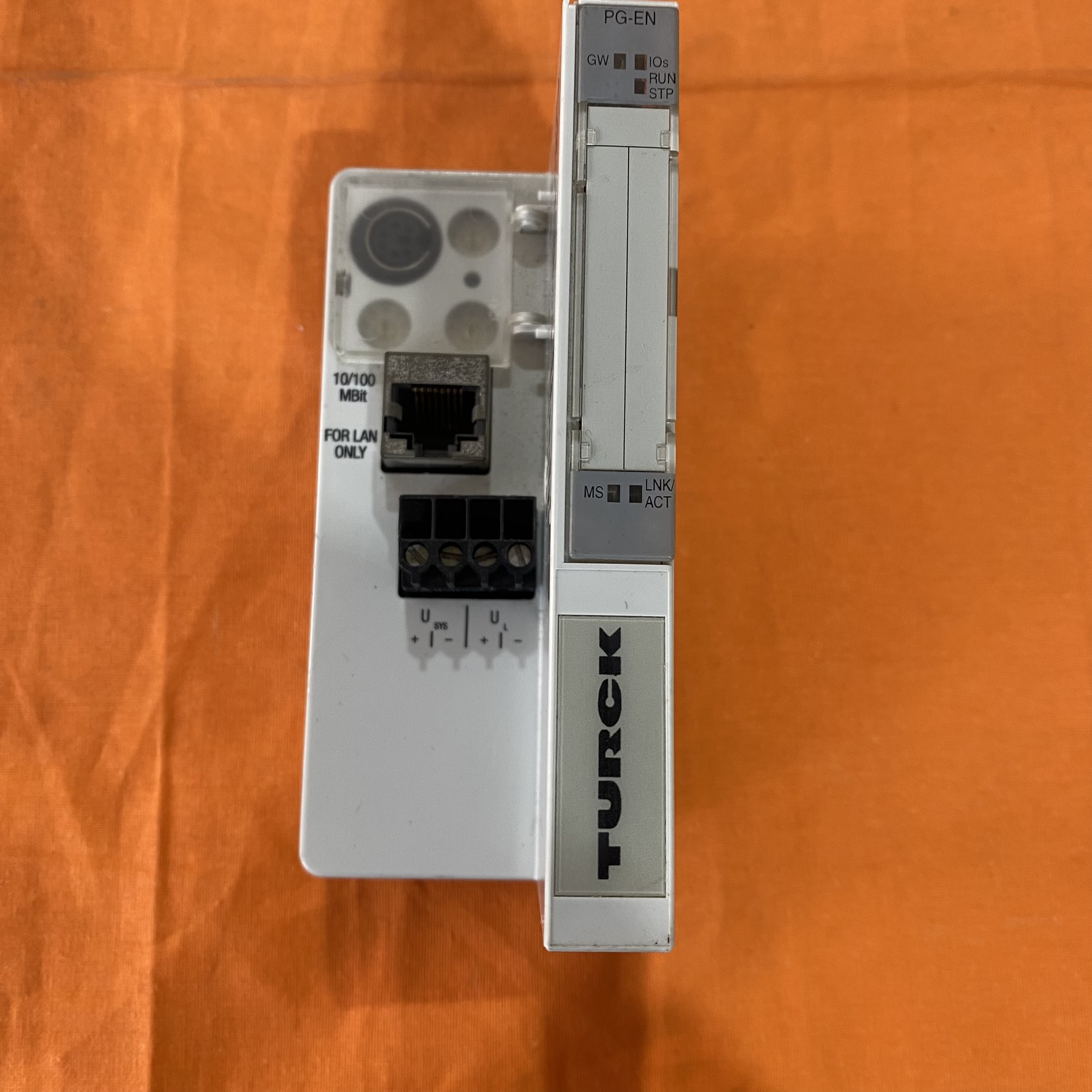

TURCK 图尔克 BL20-PG-EN 可编程网关

一、核心功能与型号差异

1. 基础型号（BL20-PG-EN）

• 协议支持：Modbus TCP 主 / 从通信，支持 RS232 编程接口。

• 编程环境：CODESYS 2（符合 IEC 61131-3 标准），512 KB 程序内存，32 位 RISC 处理器，支持快速逻辑运算（1000 条语句执行时间 <1。

• 防护等级：IP20，适用于控制柜内安装。

• 电源电压：18-30 VDC，集成电源模块。

2. 升级版（如 BL20-PG-EN-V3）

• 多协议支持：同时兼容 PROFINET、EtherNet/IP 和 Modbus TCP，支持双 RJ45 端口（开关模式或双 MAC 模式）。

• 高级功能：CODESYS 3 编程环境、OPC UA 服务器 / 客户端、IIoT 云连接（图尔克云）、WebVisu 可视化界面（部分型号需授权）。

• 扩展接口：USB 主机端口用于编程或数据存储，支持固件远程更新。

3. 特殊型号（如 BL20-PG-EN-DN-JA）

• 区域定制：针对特定市场（如日本）优化，集成电源和终端配件，简化安装。

二、硬件特性与技术参数

• 尺寸：50.6 × 114.8 × 74.4 mm（以 V3 为例），支持 35 mm DIN 导轨安装。

• LED 诊断：实时显示电源状态、PLC 运行状态、总线通信及模块故障。

• 环境适应性：工作温度范围 0-55°C（基础型号）或 -20-60°C（V3 系列），符合 CE、cULus、ATEX Zone 2 等认证。

• 扩展能力：最多可连接 72 个 BL20 I/O 模块，支持数字量、模拟量、继电器输出及特殊功能模块（如计数器、通信接口）。

三、应用场景与配置

1. 典型应用

• 工业自动化系统中分布式 I/O 的集中管理与协议转换。

• 边缘计算：通过 CODESYS 编程实现本地逻辑控制，减少中央 PLC 负载。

• 跨网络通信：例如将 Modbus TCP 设备接入 PROFINET 或 EtherNet/IP 网络。

2. 配置工具

• CODESYS 开发平台：需安装对应版本（V2 或 V3）及 BL20 设备描述文件（GSDML）。

• 图尔克工具：IP 地址设置工具、I/O Assistant 用于快速配置模块参数。

• Web 服务器：通过网页界面监控网关状态、修改网络参数或进行固件升级（V3 系列）。

•

四、选型建议与注意事项

1. 协议匹配

• 若需多协议支持，优先选择 V3 系列；若仅需 Modbus TCP，基础型号更经济。

• 确认目标网络的主从关系（如 Modbus TCP 主站需主动轮询从站）。

2. 环境要求

• IP20 防护等级适用于控制柜内，若需户外或粉尘环境，需搭配防护外壳或选择 IP67 级 I/O 模块（如 BL67 系列）。

3. 编程授权

• CODESYS 基础功能通常免费，但高级功能（如 OPC UA 服务器）可能需额外授权，建议咨询供应商。

4. 替代型号

• 若需更高性能或云连接，可考虑 BL20-PG-EN-V3-WV（含 WebVisu 授权）或 BL20-PG-EN-IP（EtherNet/IP 专用型号）。

五、技术文档与支持

• 用户手册：提供硬件安装、参数配置、故障诊断等详细说明，可从图尔克官网下载。

• 固件更新：通过 CODESYS 或 Web 界面更新，确保兼容最新协议和功能。

• 技术支持：图尔克全球服务网络提供现场调试、定制化开发及培训服务。
