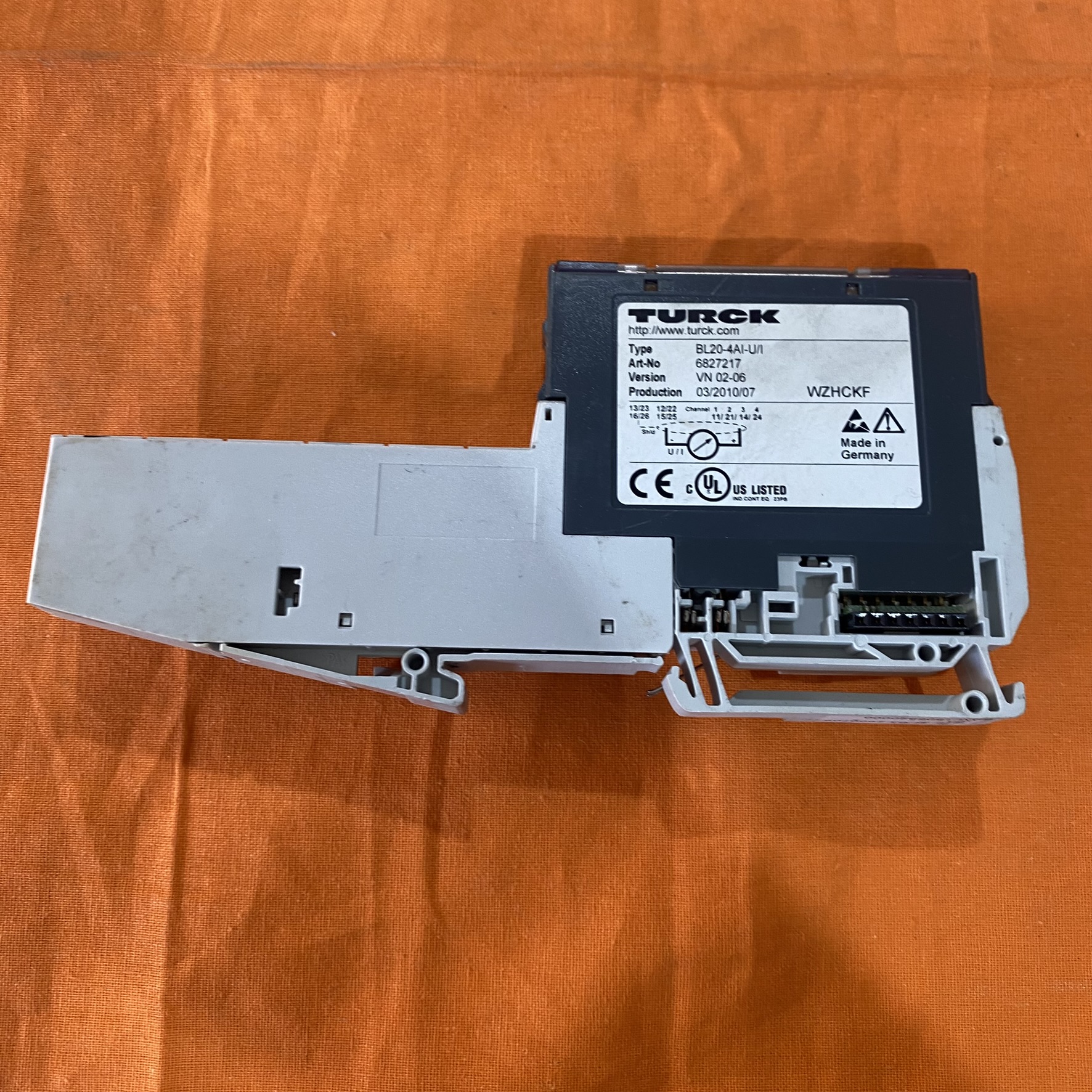

TURCK 图尔克 BL20-4AI-U/I TURCK  模块化模拟量输入模块

1. 基本参数

• 通道数量：4 路模拟量输入，支持单通道独立配置。

• 信号类型：

• 电流：0/4-20 mA（可切换）

• 电压：0-10 VDC 或 ±10 VDC（可切换）。

• 分辨率与精度：

• 16 位分辨率，Delta Sigma 测量原理。

• 重复精度：0.05% FSR（满量程），温度系数 < 300 ppm/°C。

• 输入阻抗：

• 电流模式：41.2 Ω（参考同类模块推测）。

• 电压模式：100 kΩ（参考同类模块推测）。

2. 电气与环境特性

• 电源：24 VDC（通过模块总线供电），功耗未直接给出，但同类模块典型值约 1 W。

• 隔离：电子电路与现场信号通过光耦实现电气隔离，增强抗干扰能力。

• 防护等级：IP20，适用于控制柜内等无粉尘、液体飞溅的环境。

• 工作温度：0°C 至 +55°C，存储温度 -40°C 至 +85°C。

• 认证：CE、CULus、ATEX Zone 2/Class I Division 2（符合工业安全标准）。

3. 功能与设计

• 通道配置：每个通道可独立选择电压或电流模式，支持灵活的信号适配。

• 诊断功能：

• LED 指示灯显示通道状态、电源及诊断信息（如断线、超量程）。

• 诊断字节长度 4 位，可通过现场总线传输详细故障信息。

• 安装方式：

• 插拔式设计，安装于 BL20 系列无源底板，支持 DIN 导轨快速固定。

• 接线方式：螺钉端子或笼式弹簧端子，支持 0.14-1.5 mm² 导线。

• 尺寸：12.6 mm（宽）× 74.1 mm（深）× 55.4 mm（高），紧凑设计节省空间。

•

4. 通信与兼容性

• 协议独立性：支持多种现场总线协议（如 Profibus、EtherNet/IP、Modbus RTU 等），需搭配对应网关模块（如 BL20-GW-DPV1）。

• 配置工具：通过 Turck 的 I/O Assistant 3 或 Web 服务器进行参数设置与诊断。

5. 应用场景

• 工业自动化：过程控制、机器监控、生产线数据采集。

• 能源管理：监测电压、电流、功率等参数。

• 环境监测：温湿度、压力等模拟信号的数字化转换。

注意事项

• 温度传感器适配：若需连接热电偶或 RTD，需选择专用模块（如 BL20-4AI-TC 或 BL20-2AI-PT/NI）。

• HART 协议支持：BL20-4AI-U/I 本身不支持 HART，需搭配 HART 专用模块（如 BL20-2AIH-I）。

• 电源冗余：建议配置 BL20 系列电源模块（如 BL20-PB-24VDC）实现冗余供电。
