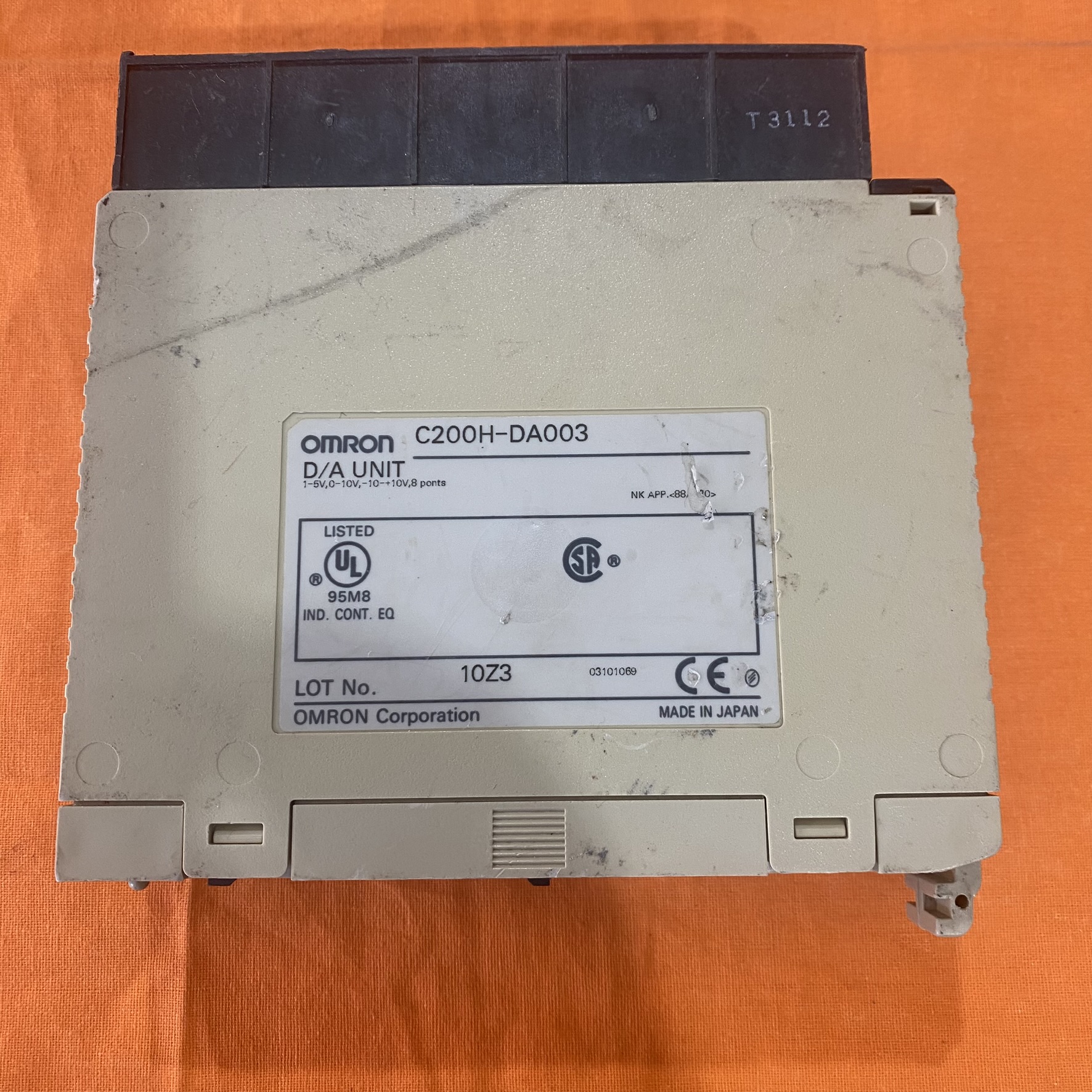

一、核心功能定位

• 数字→模拟转换：将 12 位二进制数字信号转换为标准模拟电压 / 电流输出

• 8 通道独立配置：每通道可单独设置输出范围，适应多种控制需求

• 工业级可靠性：内置过载保护、断线检测和输出限幅功能，确保系统稳定运行

• 灵活信号输出：支持三种工业标准信号范围，满足不同设备接口需求

二、技术规格详解

1. 基本参数

2. 输出信号范围 (每通道独立设置)

3. 电源与环境

• 电源：由 PLC 的 5V DC 内部供电，无需外部电源

• 工作温度：0℃~55℃ (无凝露)

• 存储温度：-25℃~70℃

• 防护等级：IP30 (防尘)

• 认证：CE、UL、CSA 等国际安全认证

•

三、应用场景

工业自动化控制

• 过程控制：调节阀门开度、泵转速，控制流量、压力等连续变量

• 运动控制：驱动变频器、伺服控制器，实现精密定位和速度控制

• 温度控制：与温控器配合，精确调节加热 / 冷却设备

• 机器人控制：输出模拟信号控制机器人关节和末端执行器

典型应用案例

• 通过 C200H-DA003 输出 4~20mA 信号控制变频器，精确调节螺杆转速

• 配合 C200H-AD003 采集温度、压力反馈，实现闭环控制

• 控制空调系统的电动调节阀，实现温度精确控制

• 调节新风系统的风量，优化室内空气质量

四、使用要点

1. 硬件连接

• PLC 安装：直接插入 C200H 系列 PLC 的 I/O 扩展槽，通过总线通信

• 信号接线：使用可拆卸端子块 (适用 AWG24~AWG16 线缆)，便于维护

• 接地：确保良好接地，减少电磁干扰 (EMI) 影响

2. 软件配置

• DM 区设置：模块对应 DM 地址 = 1000 + 100 × 单元号

• 输出控制：通过 PLC 程序向对应 DM 区写入 12 位二进制数据 (0~4095)

• 状态监控：读取 IR 区 (n=100+10× 单元号) 监控输出状态和错误信息

3. 设置步骤示例

// 以单元号0为例
1. 设置DM1000：选择输出通道(FF表示全部8通道有效)
2. 在DM1001~DM1008中写入各通道输出值(0~4095)
3. 执行输出指令，数据将转换为对应模拟信号

五、停产与替代信息

• CJ1W 系列：CJ1W-DA041/CJ1W-DA021 (性能提升，通道数可选)

• CS1W 系列：CS1W-DA041/CS1W-DA021 (兼容 CS1 系列高性能 PLC)

• 更高转换精度 (部分型号达 1/12000)

• 更快转换速度

• 更多通道选择 (2/4/8 通道)

• 增强诊断功能和总线兼容性

六、总结

• 新项目：直接选用 CJ1W/CS1W 系列替代产品，性能全面提升

• 维修旧系统：寻找授权代理商的库存或翻新产品，确保兼容性
