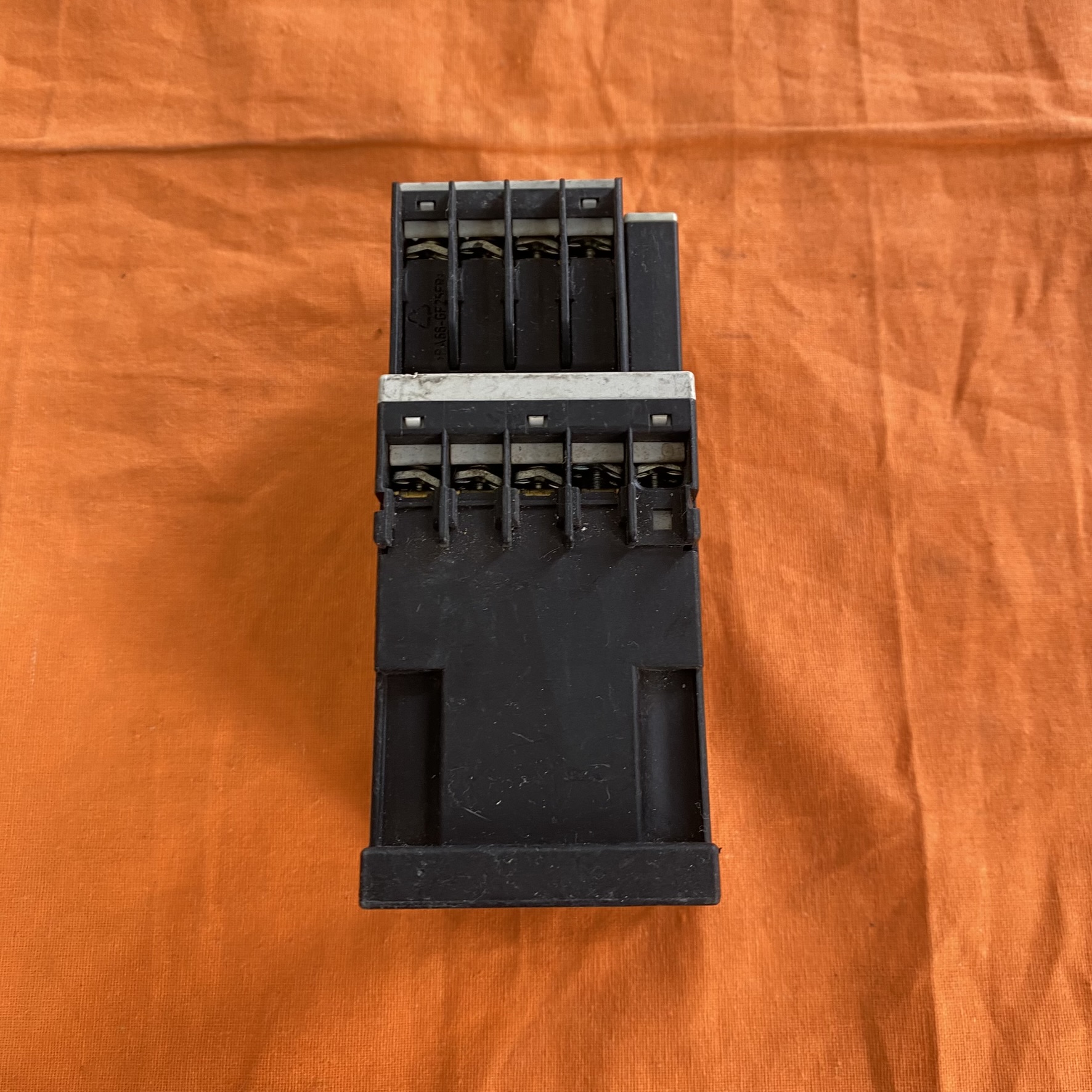

西门子 3RH1244-1BB40 辅助接触器 / 控制继电器

一、基础参数

1. 线圈规格

• 额定电压：24V DC

• 功耗：约 4W（典型值）

• 动作时间：≤20ms，释放时间：≤10ms

2. 触点配置

• AC-15 负载：6A/230V AC（感性负载）

• DC-13 负载：0.5A/24V DC（阻性负载）

• 4 常开（NO）+4 常闭（NC） 触点，共 8 个辅助触点

• 触点材料：银合金，抗熔焊和耐磨损性能强

• 触点容量：

3. 物理特性

• 尺寸：约 54mm × 92mm × 115mm（宽 × 高 × 深）

• 安装方式：35mm DIN 导轨安装，支持并排密集安装

• 重量：约 0.6kg

二、应用场景

1. 控制电路扩展用于将 PLC 或控制器的少量输出信号扩展为多路控制信号，驱动接触器、电磁阀等设备。例如，一个 PLC 输出点可通过该继电器控制多个负载。
2. 信号隔离与放大在低电压控制电路（如 24V DC）与高电压主电路（如 230V AC）之间实现电气隔离，避免干扰并保护控制设备。
3. 状态反馈通过常闭触点监控设备运行状态（如电机过载时触点断开），或通过常开触点触发报警信号。

三、产品生命周期与替代方案

1. 停产状态根据搜索结果，3RH1244-1BB40 已停产，属于西门子 SIRIUS 3RH1 系列，其生命周期已进入PM 500 阶段（停产且停止备件供应）。目前市场上流通的多为库存或二手产品。
2. 替代型号推荐使用西门子新一代 3RH2 系列 中的 3RH2244-1BB40，其核心优势包括：
   若需保持参数完全一致，也可考虑同系列的 3RH1244-2BB40（24V DC 线圈，4NO+4NC），但需确认其供货状态。

3.

• 更高性能：触点容量提升至10A/690V AC，支持更大负载

• 更紧凑设计：尺寸优化为 S00 框架，节省控制柜空间

• 更灵活扩展：支持附加辅助触点模块，最多可扩展至 12 个触点

• 更长寿命：机械寿命达 1000 万次，电气寿命达 100 万次

• 兼容安装：与原型号导轨安装尺寸兼容，便于直接替换

• 四、认证与合规性

4. 标准认证

• 符合 IEC 60947-4-1（接触器和电动机起动器标准）

• 通过 CE 和 RoHS 认证，满足欧盟环保要求

• 部分型号（如 3RH2 系列）可提供 UL/CSA 认证，适用于北美市场

5. 环境适应性

• 工作温度范围：-25°C 至 + 60°C

• 防护等级：IP20（防止手指接触内部电路）

• 抗振动：10-55Hz，振幅 1mm（符合工业环境要求）
