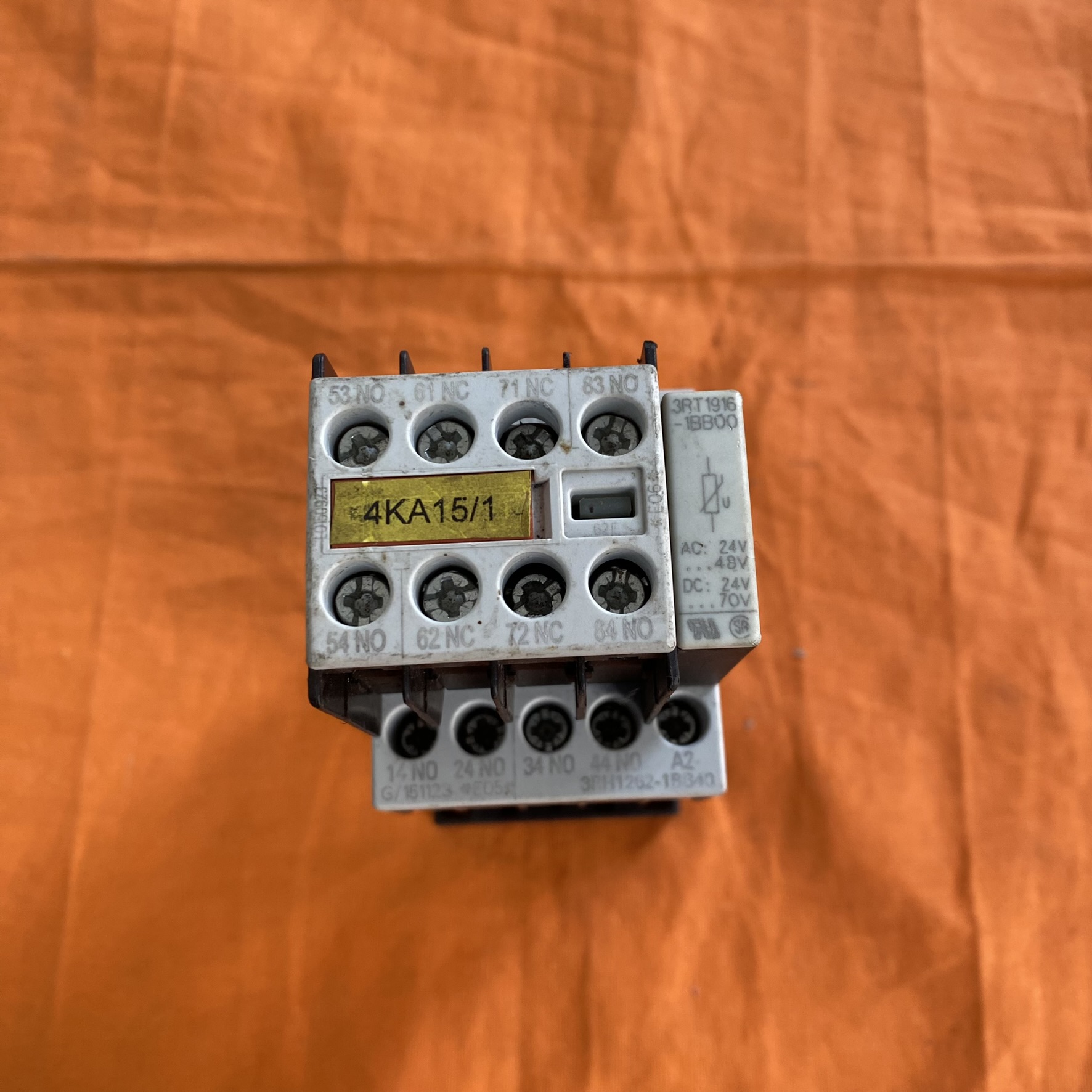

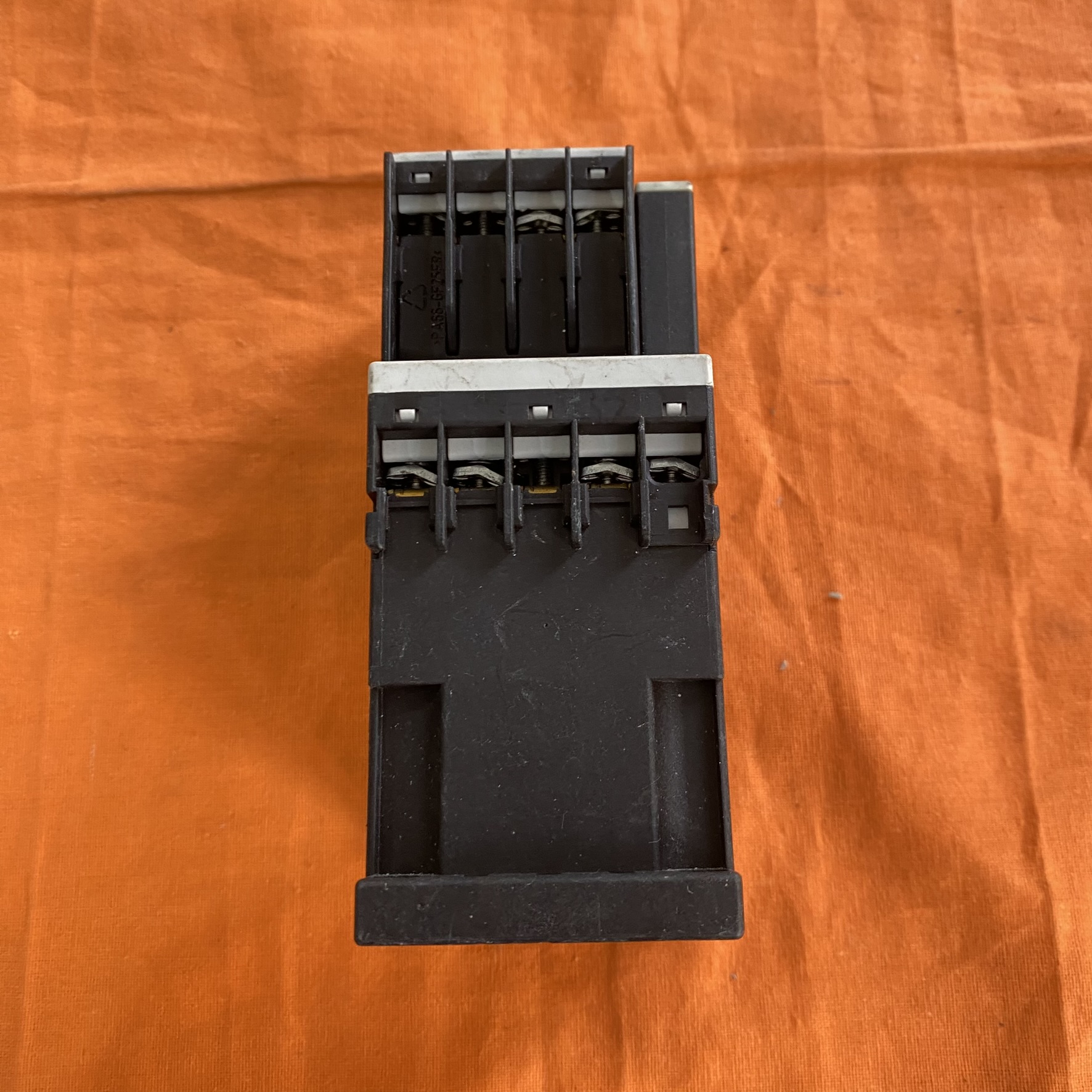

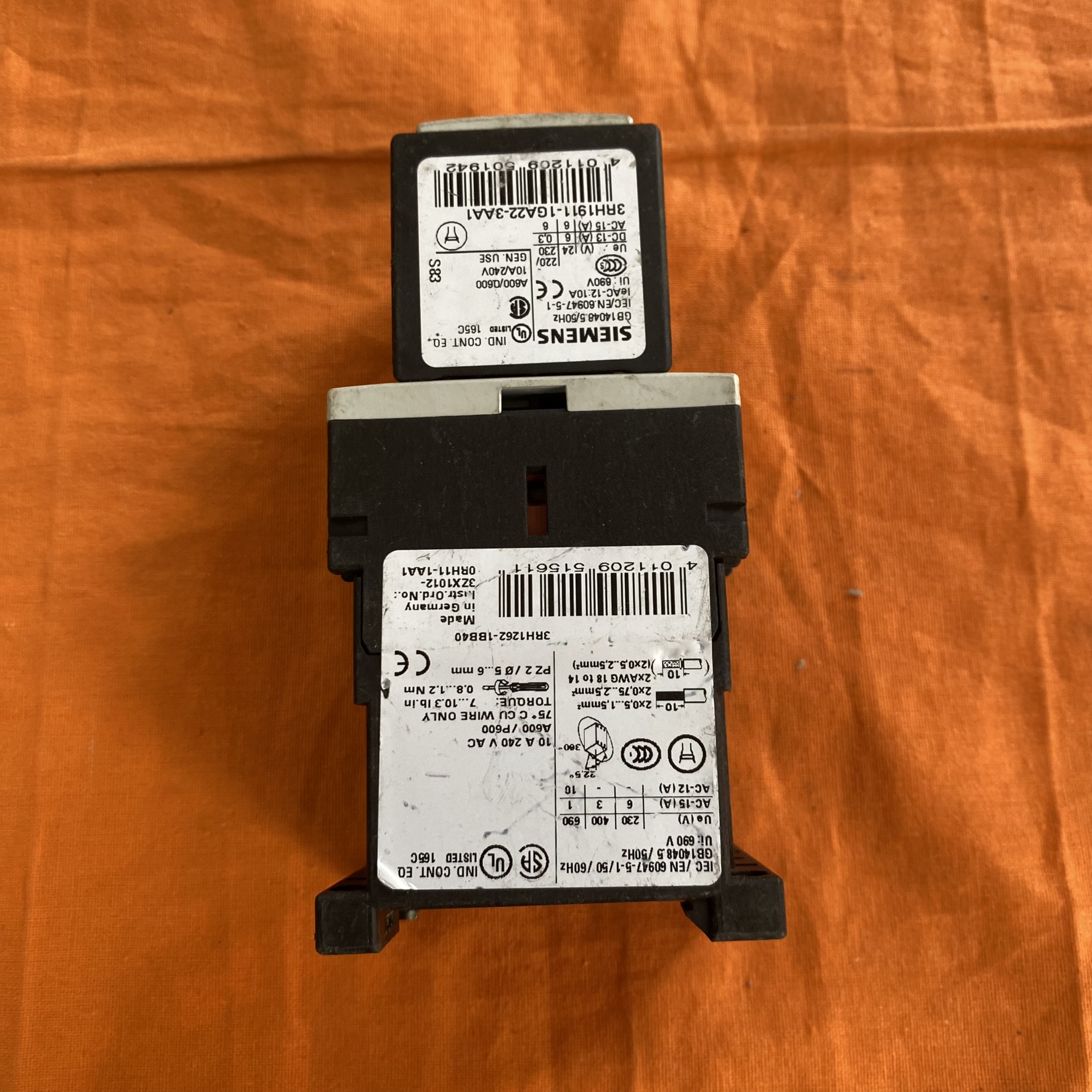

西门子 3RH1262-1BB40 中间继电器

一、基础参数

1. 线圈规格

• 额定电压：24V DC

• 功耗：典型值约 2W（根据负载不同略有差异）。

2. 触点配置

• 主触点：6 组常开（NO）+ 2 组常闭（NC），可同时控制多路独立电路。

• 触点材料：银合金，适用于低电压、小电流场景（如 PLC 输出信号扩展）。

3. 额定电流

• 阻性负载：10A（AC-15/DC-13）。

• 感性负载：需降额使用，例如 AC-3 类负载下建议不超过 5A。

• 最大切换电压：690V AC/DC。

4. 尺寸与安装

• 外形尺寸：S00 规格（约 45mm 宽 ×90mm 高 ×60mm 深）。

• 安装方式：标准 35mm DIN 导轨卡装，支持快速插拔。

二、功能特性

1. 可靠性设计

• 符合 EN 50274 “指触防护” 标准，端子带防护罩，避免误触风险。

• 适应宽温环境（-25℃至 + 70℃），支持 IP20 防护等级。

• 触点寿命：机械寿命≥1000 万次，电气寿命≥10 万次（阻性负载）。

2. 兼容性扩展

• 可搭配3RH1911 系列辅助触点模块扩展至 8 组触点。

• 线圈可加装 RC 阻容吸收器（如 3TX7402-3R）或二极管，抑制浪涌保护电路。

三、应用场景

1. 工业自动化控制

• 用于 PLC、DCS 系统的输出信号放大，驱动接触器、电磁阀等执行器。

• 例如：在机床控制中，将 PLC 的 24V 信号转换为 230V AC 驱动继电器组。

2. 电源切换与隔离

• 实现强电（如 380V AC）与弱电（如 24V DC）的电气隔离，保护控制系统。

• 典型应用：电机控制回路中，通过中间继电器隔离 PLC 与接触器线圈。

3. 信号分配与逻辑控制

• 6NO+2NC 触点可同时向多个设备发送信号，例如同步触发报警灯、蜂鸣器和 PLC 输入模块。

四、替代型号与升级方案

• 替代型号：3RH2122-1BB40（Sirius 3RH2 系列）。

• 兼容性：外形尺寸与安装方式与原型号一致，但触点配置简化为 2NO+2NC。

• 升级优势：支持更高的切换频率（≥2000 次 / 小时），且端子支持环形接线端子。

• 注意事项：若需保留 6NO+2NC 配置，需额外加装辅助触点模块。

•

五、选型建议

1. 电流匹配

• 根据负载类型（阻性 / 感性）选择触点规格，避免过载。例如，驱动电磁阀（感性负载）时，建议选择触点电流为负载电流的 2 倍以上。

2. 线圈保护

• 在直流线圈两端并联续流二极管（如 1N4004），防止断电时产生反电动势损坏 PLC 输出口。

3. 认证合规

• 该型号通过 UL、CSA、CE 认证，适用于北美、欧洲及中国市场。若需防爆环境，可搭配 3RK 系列继电器模块。
