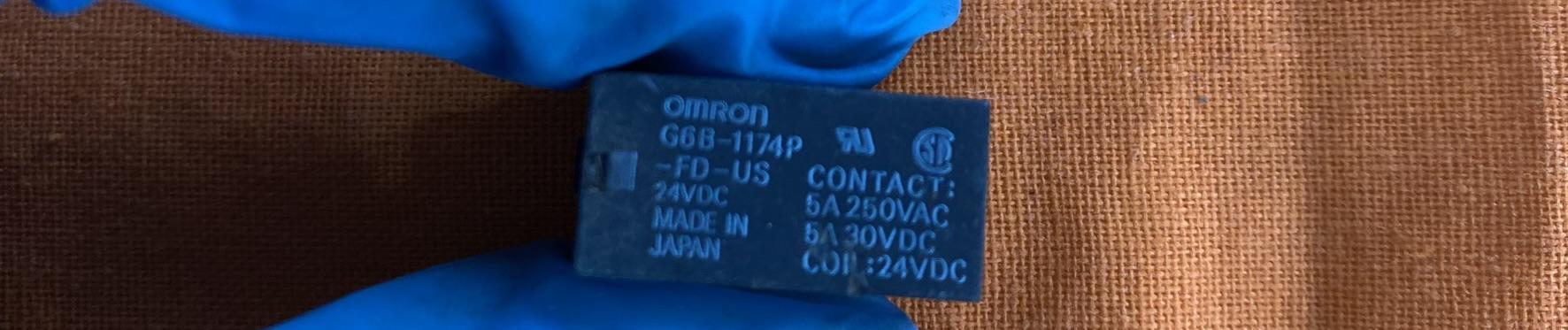

OMRON 欧姆龙 G6B-1174P-FD-US 电磁式功率继电器

一、核心技术参数

1. 基础规格

• 阻性负载：5A @ 250V AC / 30V DC；

• 感性负载（cosφ=0.4）：3A @ 250V AC / 3A @ 30V DC；

• 高容量型号可承受 8A 浪涌电流（PCB 直接焊接时），但使用插座（如 P6B-04P）时降额至 5A 。

• 线圈电压：支持 DC5V、6V、12V、24V 多种规格（以 DC24V 为例，工作范围 16.8-38.4V DC）。

• 触点配置：单刀单掷常开（SPST-NO），1 极 1a 接点，采用 AgSnIn（银 - 锡 - 铟合金）材质，显著提升抗熔焊能力，尤其适合 DC 感性负载（如电机、电磁阀）。

• 负载能力：

2. 电气特性

• 绝缘性能：线圈与触点间耐压 3000V AC（1 分钟），冲击耐压 6kV，适用于高安全要求场景。

• 响应时间：≤10ms（吸合 / 释放），适合高频切换需求。

• 寿命：机械寿命 5000 万次，电气寿命 10 万次（阻性负载），长期稳定性优异。

3. 物理参数

• 封装形式：DIP 插件式，引脚间距 2.54mm，PCB 安装尺寸为 21.1×10×12.5mm（长 × 宽 × 高）。

• 环境适应性：工作温度范围 -25℃ 至 +70℃，湿度 5%-85%（无凝结），满足工业级环境要求。

•

二、关键特性与优势

1. AgSnIn 触点技术相较于传统 AgCdO 触点，AgSnIn 材质在 DC 感性负载下的抗电弧侵蚀能力更强，触点磨损减少 50% 以上，显著延长继电器寿命。例如，在电机启停等高浪涌场景中，-FD 型号的可靠性远高于普通型号。
2. 高灵敏度与低功耗线圈功耗仅 200mW（DC24V 时），可直接由微控制器或低功率驱动电路控制，无需额外放大模块。
3. 密封结构设计全塑封外壳有效防尘、防潮、防腐蚀，适用于恶劣工业环境（如工厂车间、户外设备）。

三、典型应用场景

1. 工业自动化控制

• 电机启停控制：如传送带、泵类设备的驱动电路。

• 电磁阀驱动：气动 / 液压系统的阀门切换。

• PLC 输出扩展：作为中间继电器扩展数字量输出容量。

2. 电源与能源管理

• 逆变器 / 变频器的功率开关控制。

• 电池组充放电保护电路，支持高电流切换。

3. 智能家居与楼宇自动化

• 空调、照明系统的远程控制。

• 安防设备的电源切换（如摄像头、门禁系统）。

四、选型与替代方案

1. 型号对比

• G6B-1174P-US：标准型，Ag 合金触点，适合一般负载。

• G6B-1174P-FD-US：增强型，AgSnIn 触点，推荐用于 DC 感性负载。

• G6B-1177P-FD-ND-US：带动作指示灯和浪涌吸收二极管，适合需要状态反馈的场景，但负载电流略低（5A）。

2. 替代型号若需更高容量，可考虑 G6B-2214P-FD-US（2 极 2a 接点，5A 负载）；若空间受限，可选用 G6B-1114P-FD-US（尺寸更小，但电流为 3A）。
