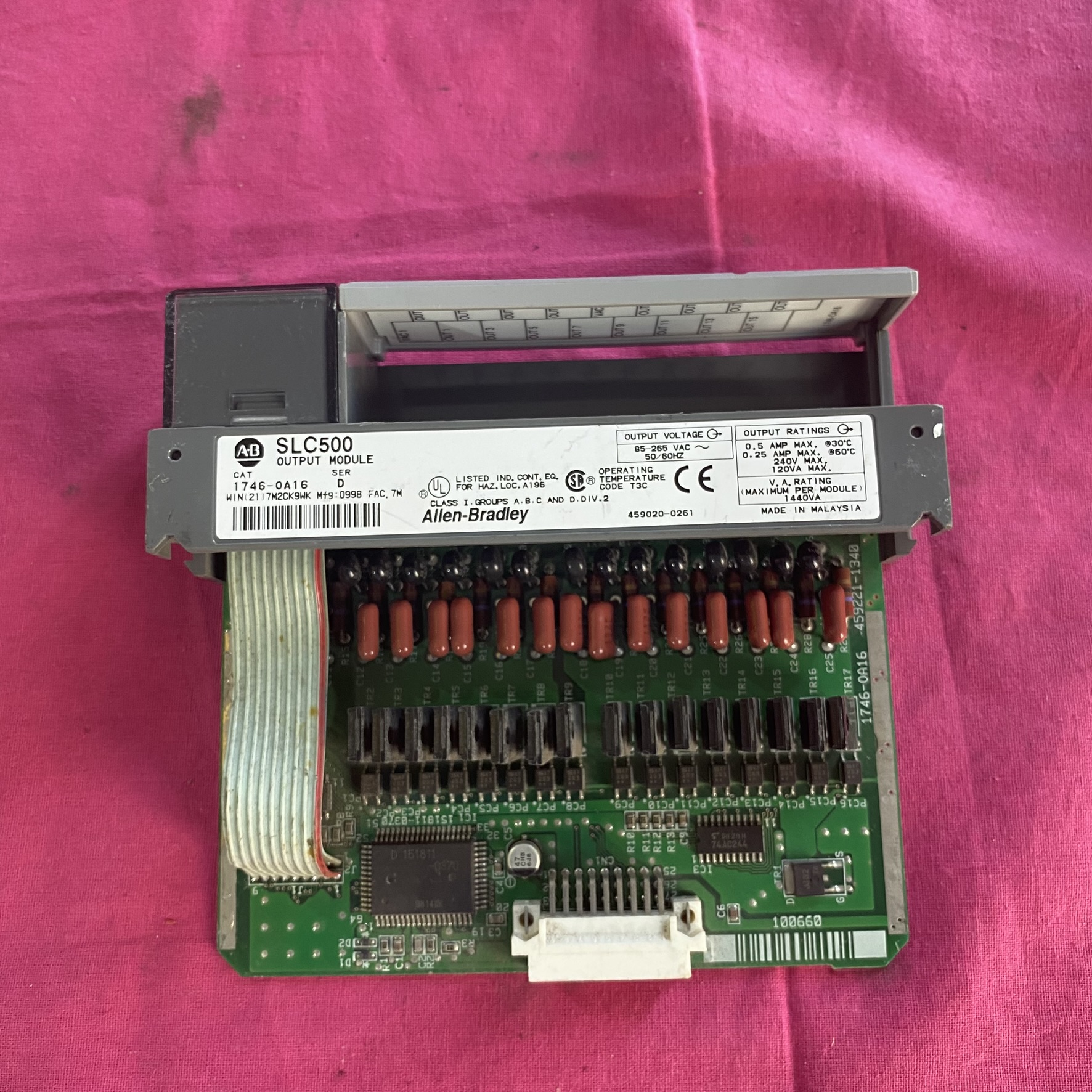

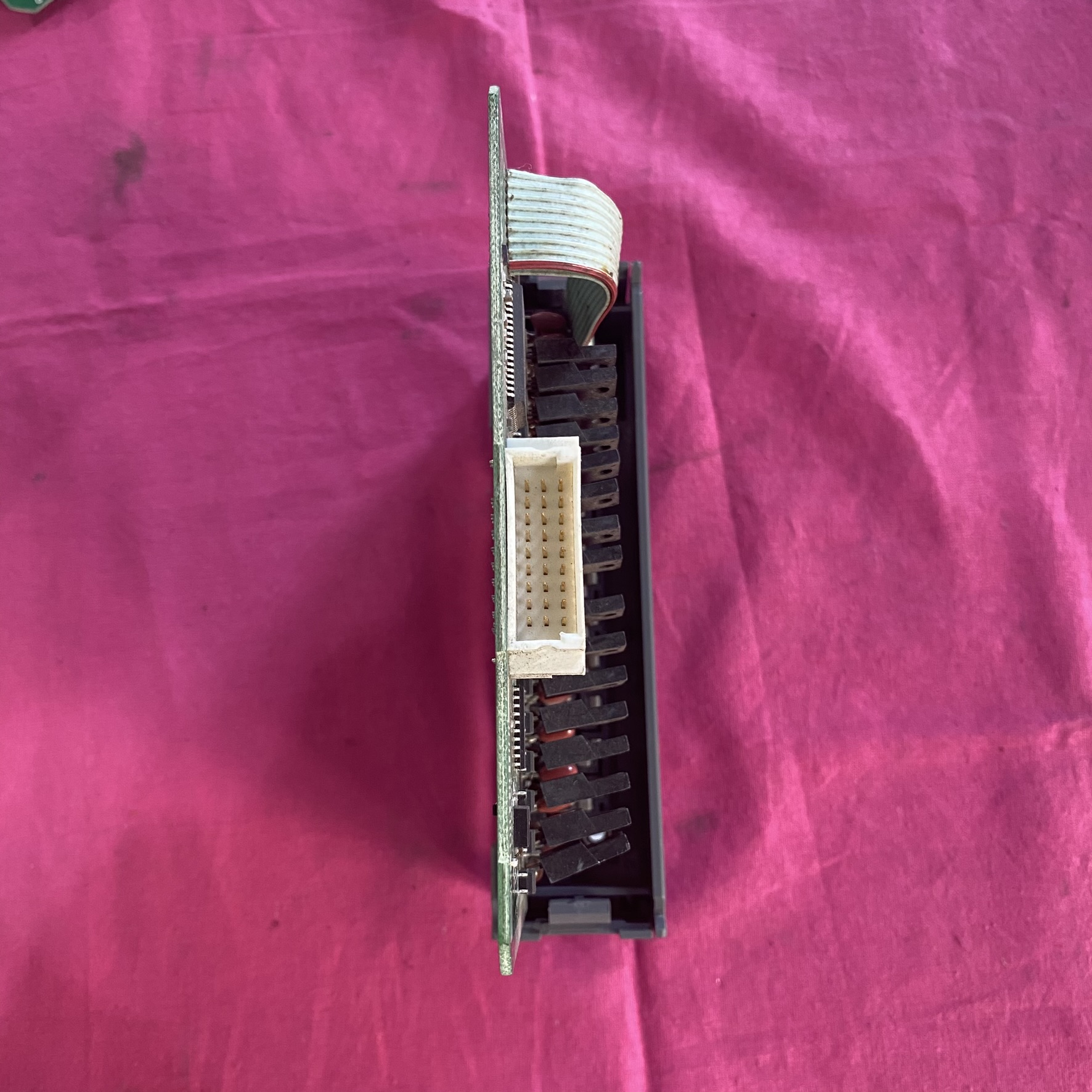

Allen-Bradley  罗克韦尔 1746-OA16 D 交流数字量输出模块

1. 输出特性

• 输出类型：双向可控硅（Triac），仅支持 AC 负载，无通道间隔离。

• 电压范围：85-265 VAC（兼容 120/240 VAC 标准），频率 47-63 Hz。

• 电流能力：每通道最大 0.5 A（30°C 时），模块总电流 8 A（30°C 时）；温度升高至 60°C 时，每通道降额至 0.25 A，总电流 4 A。

• 浪涌电流：每通道可承受 10 A 浪涌（持续 0.5 个周期，每 2 秒重复一次）。

2. 分组与保护

• 通道分组：16 路输出分为 2 组（每组 8 路），每组共享独立熔断器保护。

• 熔断器规格：每组配备 2.5 A 可更换熔断器，短路时仅熔断对应组熔断器，不影响其他通道运行。

• 诊断功能：模块正面配备通道状态 LED 指示灯，熔断器熔断时总故障灯点亮，并通过总线发送故障码。

3. 兼容性与物理特性

• 适配平台：仅兼容 SLC 500 系列 PLC，支持与 1746 系列电源模块（如 1746-P2）及其他 I/O 模块混合安装。

• 尺寸与重量：117mm×35mm×103mm，重量约 0.3 kg，适配 SLC 500 全系列机架。

• 环境参数：工作温度 0-60°C，存储温度 -40-85°C，抗振动等级 IEC 60068-2-6（10-500 Hz，1g 加速度）。

•

二、应用场景与优势

1. 典型应用

• 工业设备控制：注塑机、包装机械、仓储物流设备的接触器驱动（如料筒加热、合模电磁阀控制）。

• 高频动作需求：银合金触点设计支持每天 1200 次启停，寿命达 8 年以上（如立体仓库货架升降电机控制）。

• 恶劣环境适应：在高温（300°C 料筒环境）、高振动场景下仍能稳定运行，平均无故障时间（MTBF）达 12 万小时。

2. 性能优势

• 宽电压适配：兼容全球主流 AC 电压标准，减少模块库存成本。

• 安装便捷：可拆卸式端子设计，无需拆卸模块即可完成接线，现场调试效率提升 40%。

• 状态记忆：系统断电后重新上电时，输出状态可恢复至断电前状态，避免设备误动作。

三、停产与替代方案

1. 停产状态

• 该模块已被罗克韦尔列为 停产产品，官方停产日期为 2018 年。目前市场上仅存二手或翻新库存，建议用户逐步迁移至新型号。

2. 替代建议

• 升级平台：若需扩展功能，推荐迁移至 CompactLogix 5069 系列，其支持更高效的 Logix 控制器及 EtherNet/IP 通信。

• 兼容模块：若需保持 SLC 500 平台，可考虑 1746-OB16E（晶体管输出，支持 DC 负载）或 1746-OV16（DC 输出），但需注意输出类型差异。

四、安装与维护

1. 接线注意事项

• 端子连接：使用可拆卸式端子块，确保接线牢固，避免松动导致接触不良。

• 感性负载处理：驱动电磁阀等感性负载时，需外接 RC 吸收回路或续流二极管抑制反电动势冲击。

2. 故障排查

• 熔断器更换：断电后拆卸模块，使用螺丝刀或钳子更换对应组熔断器，注意避免损伤电路板。

• 状态监控：通过 RSLogix 500 软件读取模块状态字，或观察面板 LED 指示灯判断故障。
