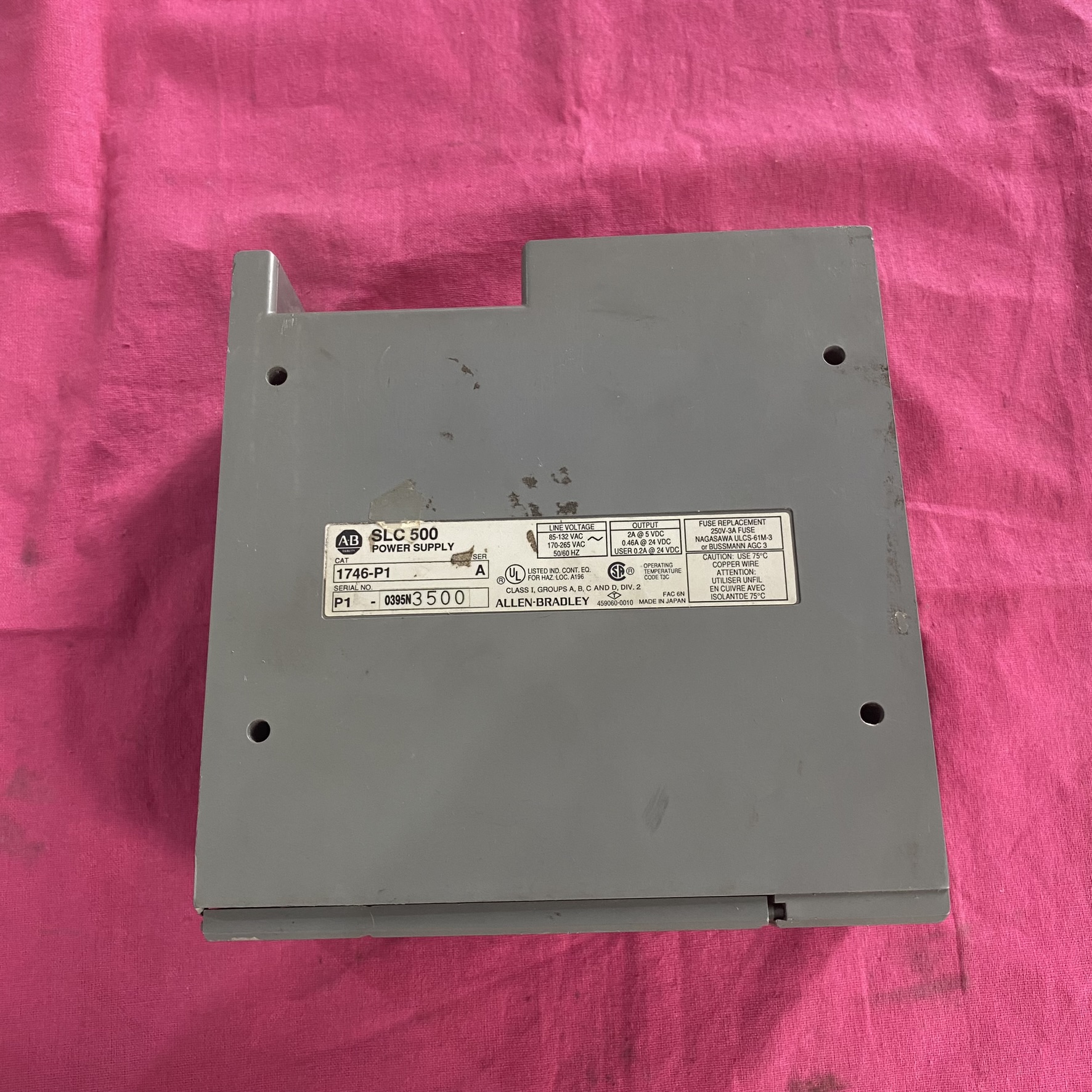

Allen-Bradley 罗克韦尔1746-P1 机架式交流电源模块

1. 核心技术参数

• 输入电压范围：支持宽幅交流输入，可通过跳线选择以下两种模式：

• 85–132 VAC（120V 标称）

• 170–265 VAC（240V 标称）

• 频率范围：47–63 Hz，典型功率需求为 135 VA。

• 输出能力：

• 背板电源：5 VDC 2 A，24 VDC 0.46 A。

• 用户电源：18–30 VDC 200 mA，可用于外部传感器或小型设备。

• 保护特性：

• 内部保险丝（型号 1746-F1）仅用于短路保护，用户需额外配置 15 A 过流保护。

• 输入端子与背板间隔离电压达 1800 VAC（1 秒），满足工业安全标准。

• CPU 保持时间：

• 满负载时为 20 ms，空载时延长至 3000 ms，确保电压暂降时系统稳定运行。

2. 物理与环境规格

• 尺寸与重量：5.5 × 2.3 × 5.7 英寸（140 × 58 × 145 mm），重 0.9 kg，适配 1746 系列机架。

• 工作温度：0–60°C，超过 55°C 时输出电流需降额 5%。

• 认证：

• UL 和 CSA 认证，适用于 Class I, Division 2 危险环境（Group A、B、C、D）。

• 符合欧盟 EMC 指令（EN 50081-2、EN 50082-2）和 LVD 低电压指令。

•

3. 安装与操作要点

• 跳线设置：通电前需根据输入电压调整跳线，否则可能损坏模块。

• 接地要求：需通过机箱接地端子连接系统地，确保 EMI 抑制和安全运行。

• 过流处理：

• 日本产系列 A：用户电源过流时触发电源关闭和 CPU 故障，需重新加载程序恢复。

• 马来西亚产系列 A：仅关闭 24 VDC 用户电源，CPU 继续运行，故障排除后自动恢复。

4. 停产状态与替代方案

• 停产信息：罗克韦尔自动化已于 2020 年 9 月 30 日正式停产 1746-P1，目前市场供应依赖库存或翻新渠道。

• 替代建议：

• 直接替换：若需同规格模块，可寻找库存或二手市场（如 Radwell 等供应商提供翻新件）。

• 系统升级：推荐迁移至 CompactLogix 5069 系列，通过适配器兼容现有 I/O 模块，同时提升性能和通讯能力。

5. 常见问题与故障处理

• 噪音问题：检查电源模块固定螺丝是否松动，或顶部插槽是否有异物（如运输时未移除的保护纸）。

• 电源过载：若输出电压异常，需检查背板和用户设备总电流是否超过额定值（5 VDC 2 A + 24 VDC 0.46 A + 用户电源 200 mA），必要时增加外部电源。

• CPU 故障灯亮：可能因欠压或过流导致，参考手册重置程序或更换模块。
