POWER-ONE MAP110-4004电源模块
    发布时间: 2025-11-12 16:49

MAP110-4004是 POWER-ONE 公司 (现已被 Bel Power Solutions 收购) 生产的一款工业级四路输出 AC/DC 电源模块，为各类设备提供稳定的直流电源。

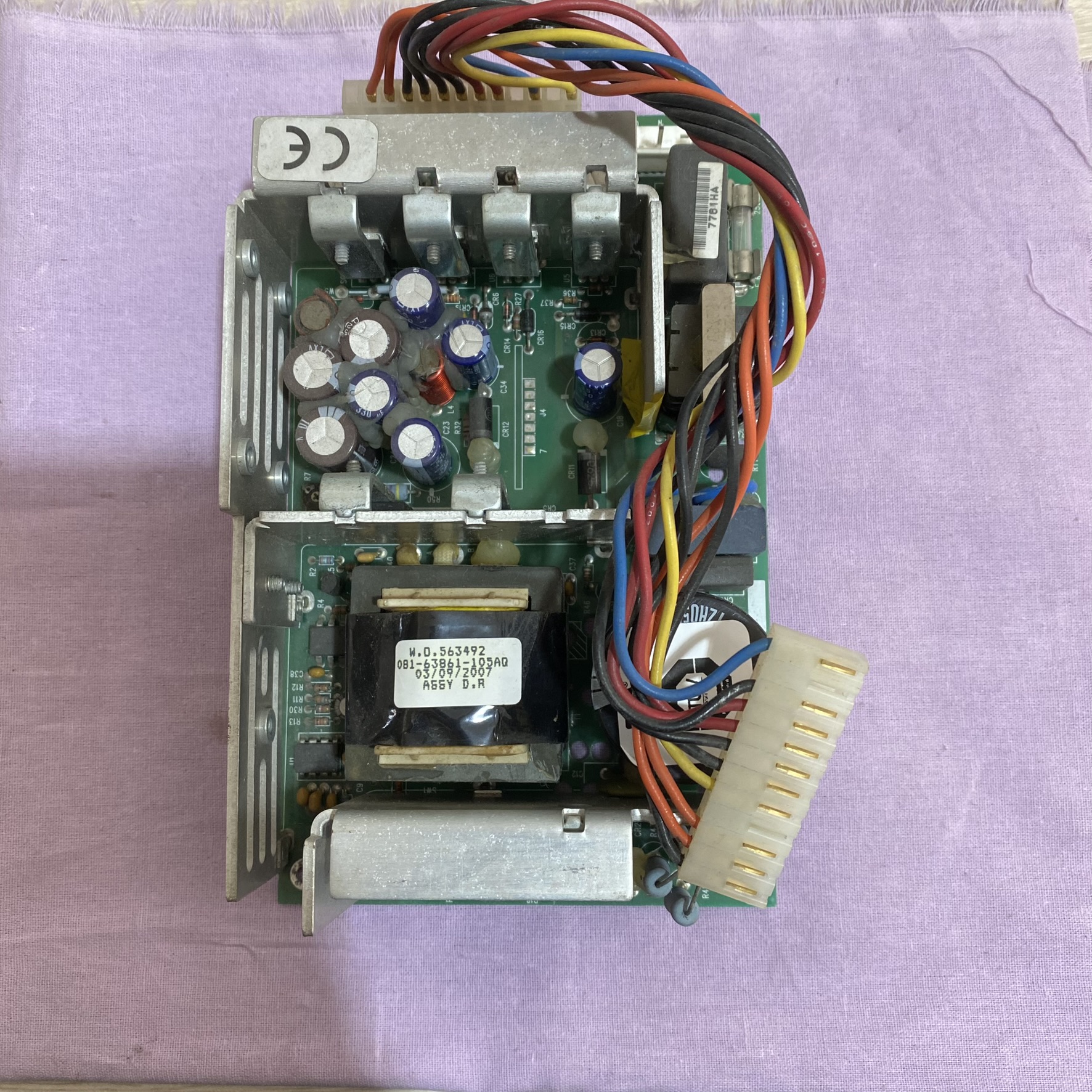

POWER-ONE MAP110-4004电源模块

基本信息

MAP110-4004是 POWER-ONE 公司 (现已被 Bel Power Solutions 收购) 生产的一款工业级四路输出 AC/DC 电源模块，为各类设备提供稳定的直流电源。
核心规格:

  • 输出配置: +5V/24V/-15V/+15V DC

  • 输出电流: 12A/3A/1A/1A (峰值：20A/4.5A/1.5A/1.5A)

  • 额定功率: 80W (强制风冷可达 110W)

  • 输入电压: 85-264VAC (全范围通用)

  • 工作温度: 0°C~+70°C

  • 效率: 约 80%

  • 尺寸: 177.8×109.2×50mm (7×4.3×1.97 英寸)

  • 重量: 约 590g

  • 安全认证: CE, CSA, Nemko, RoHS 合规

详细参数表

参数数值说明
输出通道 1+5V DC, 12A (峰值 20A)为主板、控制系统供电
输出通道 2+24V DC, 3A (峰值 4.5A)为继电器、电磁阀等外设供电
输出通道 3-15V DC, 1A (峰值 1.5A)为运算放大器等电路提供负电源
输出通道 4+15V DC, 1A (峰值 1.5A)为传感器、通信电路供电
输入频率47-63Hz适应全球通用电源标准
隔离电压2600V DC确保电气安全
MTBF>134,000 小时高可靠性设计
冷却方式自然对流 (80W) 或风扇冷却 (110W)可选配风扇提升功率
安装方式底盘安装 (Chassis Mount)便于设备集成
引脚配置19 针 Molex 接头便于连接和维护

产品特点

  1. 多路输出设计：同时提供 + 5V、+24V、±15V 四种标准电压，满足多种设备需求
  2. 宽电压输入：支持 85-264VAC 全球通用电压，适应不同国家地区的电网标准
  3. 高可靠性：

    • 工业级设计，适应恶劣环境

    • 内置过压、过流保护电路

    • 高效率 (80%) 设计，降低能耗和发热

  4. 标准尺寸：采用行业标准 7×4.3 英寸 (177.8×109.2mm) 开放式框架设计，便于替换和集成

应用领域

MAP110-4004 电源模块广泛应用于:

  • 工业自动化设备：PLC 控制器、工业机器人、传感器系统

  • 通信设备：交换机、路由器、基站设备

  • 测试测量仪器：实验室设备、检测装置

  • 医疗设备：监护仪、分析仪器 (需符合医疗安全标准)

  • 嵌入式系统：工业计算机、控制终端

  • 安防监控：摄像头、门禁系统

型号说明

MAP110-4004 型号解析:

  • MAP: 系列名称，Multi-Output AC/DC Power Supply

  • 110: 系列功率等级 (110W，实际输出功率 80W)

  • 4004: 型号代码，代表特定输出配置 (5V/24V/±15V)

总结

MAP110-4004是一款高性价比的工业级四路输出 AC/DC 电源模块，提供 80W 稳定功率，具备 + 5V/24V/-15V/+15V 标准输出配置，适用于各类需要多路直流电源的工业和通信设备
