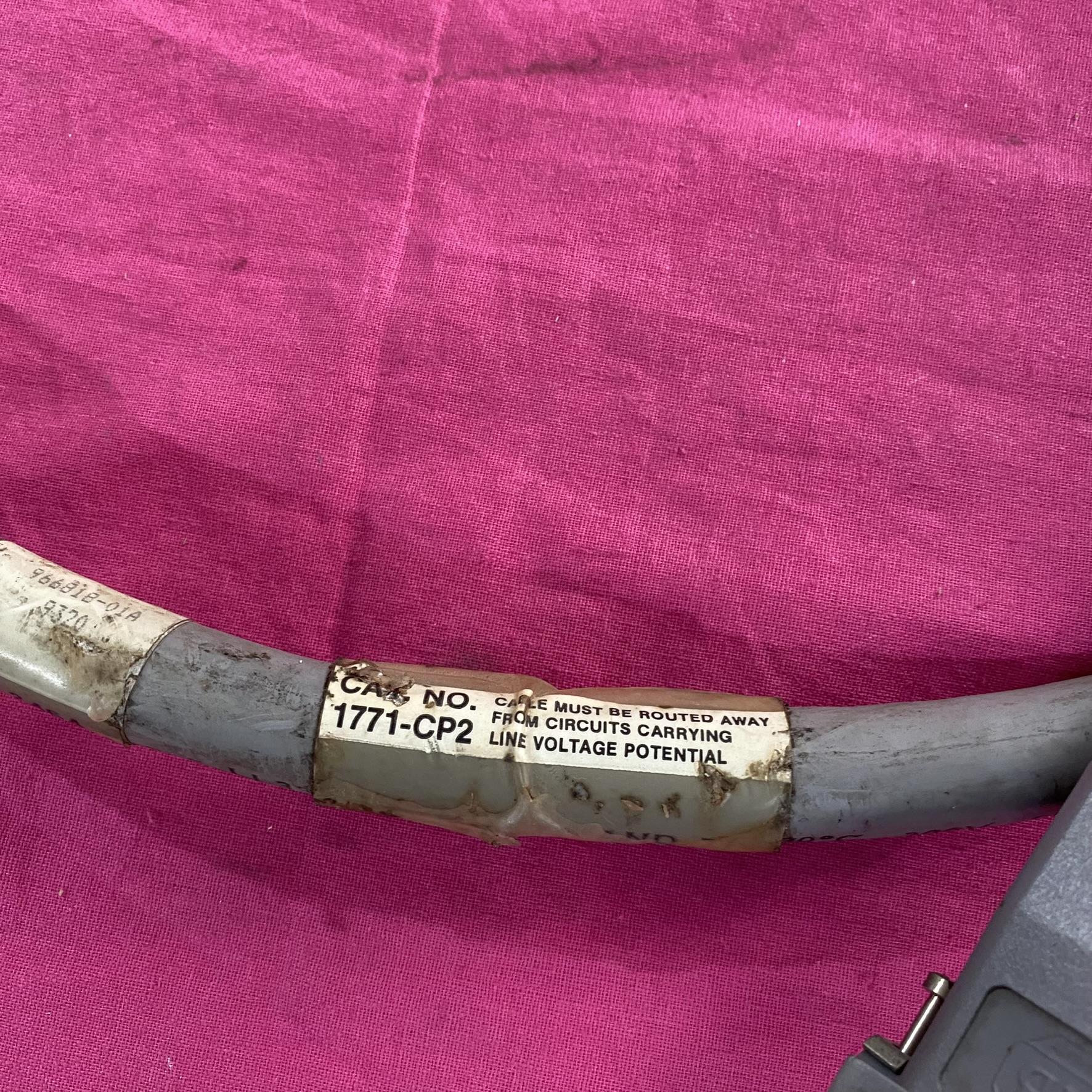

Allen-Bradley 罗克韦尔 1771-CP2连接线

一、功能与用途

1. 核心作用该线缆用于将 Allen-Bradley 1771-P7 电源模块与兼容的 I/O 机箱（如 1771-A1B、A2B、A3B、A4B 型号）连接，实现远程供电。例如，在工业自动化系统中，可将电源模块放置在便于维护的位置，通过 1771-CP2 为远处的 I/O 设备供电，优化空间布局。
2. 技术参数

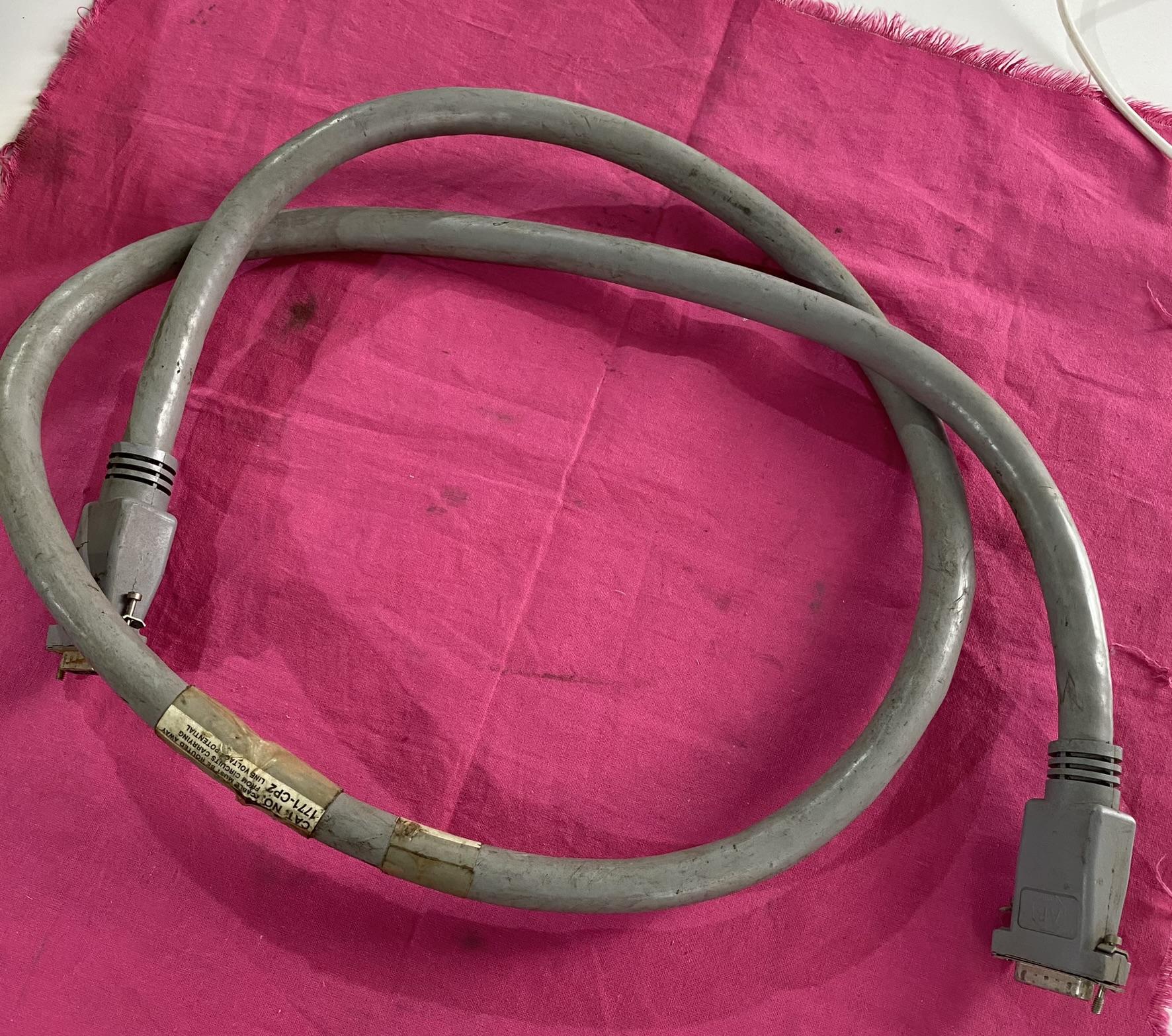

• 长度：5 英尺（1.52 米），灰色外皮。

• 接口：两端均为 D 型外壳连接器，配备螺丝固定，防止松动。

• 电流额定值：最大支持 1 安培背板电流，满足 PLC-5 系统的基础供电需求。

• 温度范围：工作温度 0°C 至 60°C，存储温度 - 40°C 至 85°C，适应工业环境。

二、安装与使用注意事项

1. 操作规范

• 断电安装：连接时需确保电源模块和 I/O 机箱均处于断电状态，避免触电或设备损坏。

• 螺丝紧固：使用附带的小螺丝固定连接器时需适度用力，防止过度拧紧导致 D 型接口损坏。

• 接地要求：线缆本身不提供接地功能，需单独使用 14 AWG 导线将接地端子（GND）与接地母线连接，确保系统安全。

2. 物理布局

• 间距预留：安装时需在 I/O 机箱与电源模块之间保留至少 6 英寸（约 15 厘米）的空间，以保证通风散热，避免模块过热。

• 线缆弯曲：允许适度弯曲，但需避免过度应力，防止内部线路受损。

•

三、兼容性与替代方案

1. 适用系统仅兼容 PLC-5 系列的 1771-A/B 型 I/O 机箱和 1771-P7 电源模块，无法直接用于 SLC 500、ControlLogix 等其他 AB 产品线。若需连接其他系统，需通过对应的通信适配器或电源模块转换。
2. 替代型号若需更长距离供电，可考虑定制线缆或使用电源延长模块（如 1771-P7 的扩展配件），但需确保总电流负载不超过线缆和电源的额定值。
3. 维护建议

• 定期检查：每隔 6-12 个月检查连接器是否松动、线缆外皮是否破损，及时更换老化部件。

• 环境防护：避免线缆暴露在潮湿、油污或高振动环境中，必要时使用防护套管增强耐用性。

四、典型应用场景

1. 制造业产线在汽车装配线中，将 1771-P7 电源模块集中放置在控制柜内，通过 1771-CP2 为分布在不同工位的 I/O 机箱供电，简化布线并降低故障风险。
2. 过程控制系统在化工或水处理厂中，利用该线缆连接远程 I/O 模块与电源，实现对现场传感器和执行器的稳定控制，同时便于电源模块的集中维护。
