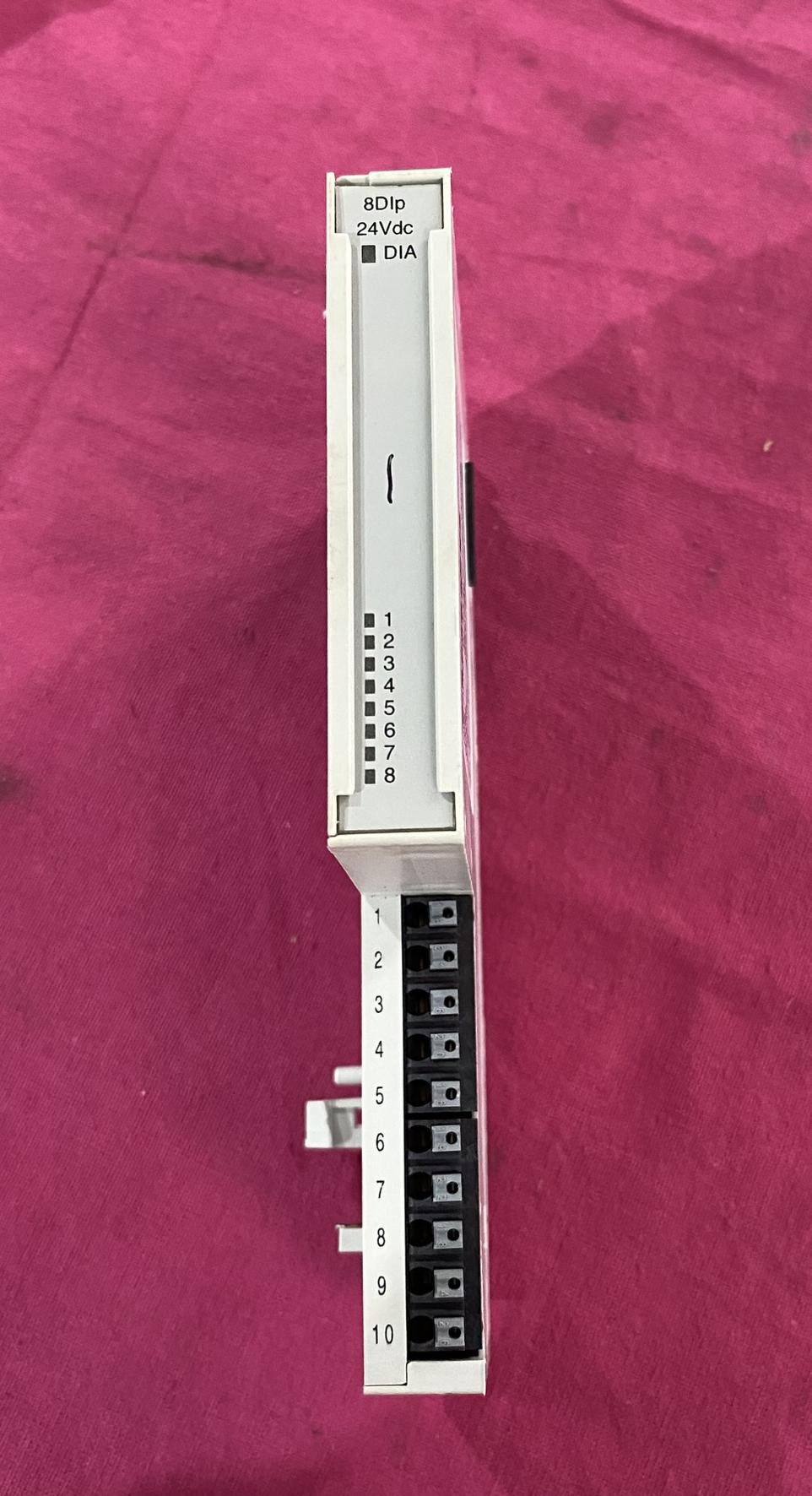

TURCK 图尔克 BL20-E-8DI-24VDC-P 数字量输入模块

1. 基础参数

• 通道数量：8 路数字量输入，支持 24VDC 信号。

• 输入类型：PNP 型（高电平有效），兼容标准工业传感器（如接近开关、光电开关等）。

• 供电电压：24VDC（允许范围 18-30VDC），通过笼式弹簧端子连接，支持冗余供电（需搭配 BL20-PF 电源模块）。

• 防护等级：IP20，适用于控制柜内或干燥、无粉尘的环境。

• 工作温度：0°C 至 +55°C，满足多数工业场景需求。

2. 通信与协议支持

• 协议兼容性：模块本身独立于现场总线，需搭配 网关模块（如 BL20-E-GW-EN）实现与上层控制器的通信，支持以下协议：

• Profinet（支持快速启动 FSU）

• EtherNet/IP（支持 QuickConnect QC）

• Modbus TCP

• DeviceNet、PROFIBUS-DP 等（需对应网关）。

• 数据传输：通过网关实现实时数据交互，支持诊断信息上传至控制器。

3. 结构与连接

• 一体化设计：电子模块与接线端子集成在同一外壳中，节省空间并简化安装。

• 端子类型：插入式弹簧端子，支持快速接线，减少布线时间。

• 扩展能力：可通过 BL20 系统底板扩展至 31 个模块，灵活构建分布式 I/O 网络。

4. 诊断与可靠性

• 状态指示：通过 LED 灯实时显示电源、通道状态及故障信息。

• 诊断功能：支持通道级诊断（如短路、过载），诊断信息可通过网关传输至控制器，便于快速排查故障。

• 认证与合规：符合 CE、cULus 认证，适用于危险区域（ATEX 2 区）。

• 抗干扰能力：通过电磁兼容性（EMC）测试，可在复杂工业环境中稳定运行。

•

5. 应用场景

• 工业自动化：生产线设备状态监测、限位开关信号采集。

• 过程控制：阀门、泵的启停状态反馈。

• 机械制造：机床、机器人的输入信号处理。

• 能源管理：传感器数据的集中采集与上传。

6. 选型与扩展建议

• 网关选型：根据实际需求选择对应协议的网关（如 BL20-E-GW-EN 支持以太网协议）。

• 电源模块：若需冗余供电，可搭配 BL20-PF-24VDC-D 电源模块，确保系统可靠性。

• 扩展模块：BL20 系列提供多种 I/O 模块（如数字量输出、模拟量输入 / 输出），可灵活组合构建定制化解决方案。

7. 注意事项

• 环境要求：IP20 防护仅适用于控制柜内，若需户外或潮湿环境，需选择 IP67 等级的模块（如 TBEN 系列）。

• 接线规范：确保接线牢固，避免松动导致信号不稳定；遵循 24VDC 电源极性要求，防止反接损坏模块。

• 协议配置：网关需进行参数配置（如 IP 地址、设备名称），建议使用图尔克配置工具（如 PACTware）简化操作。
