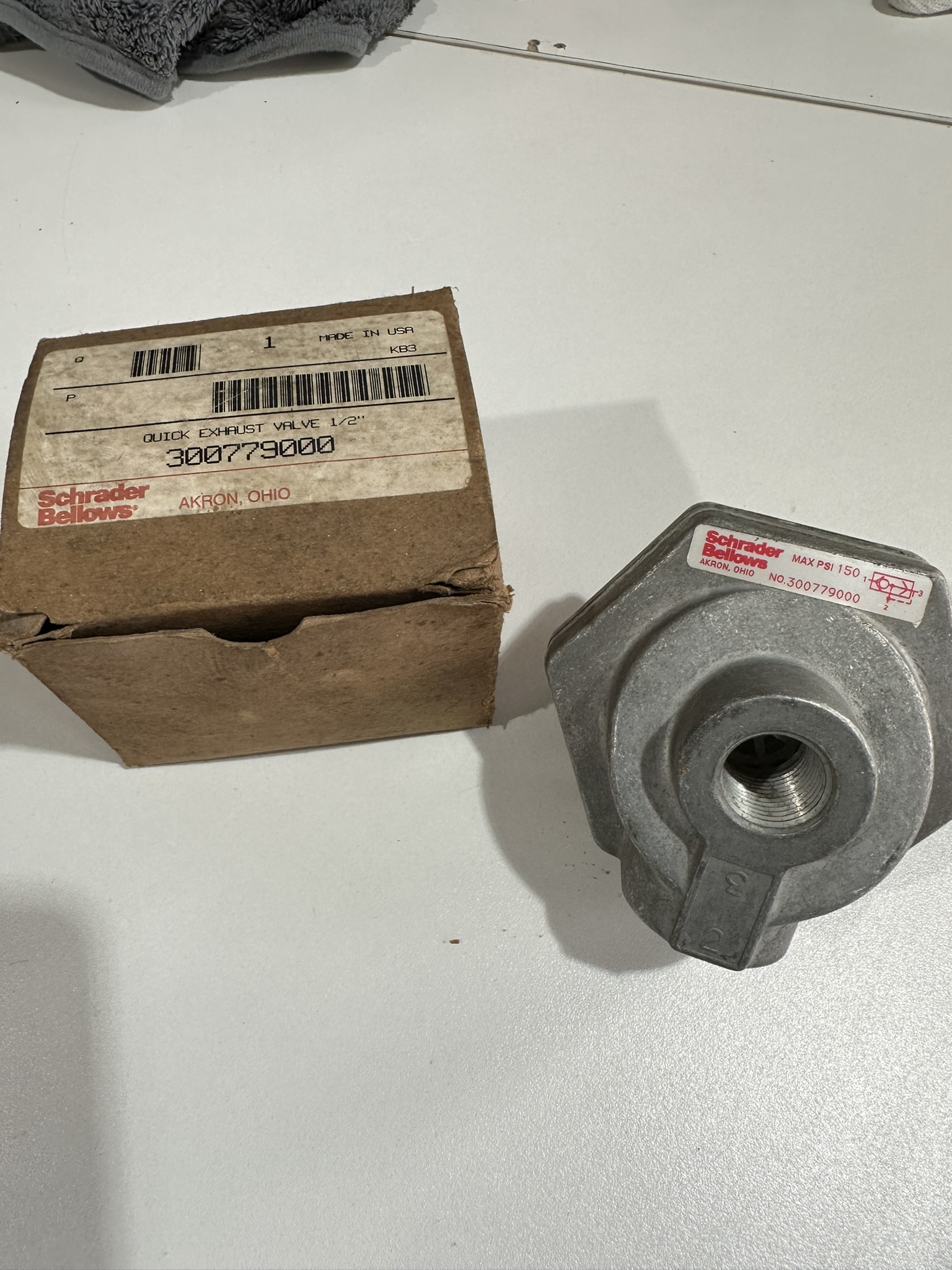

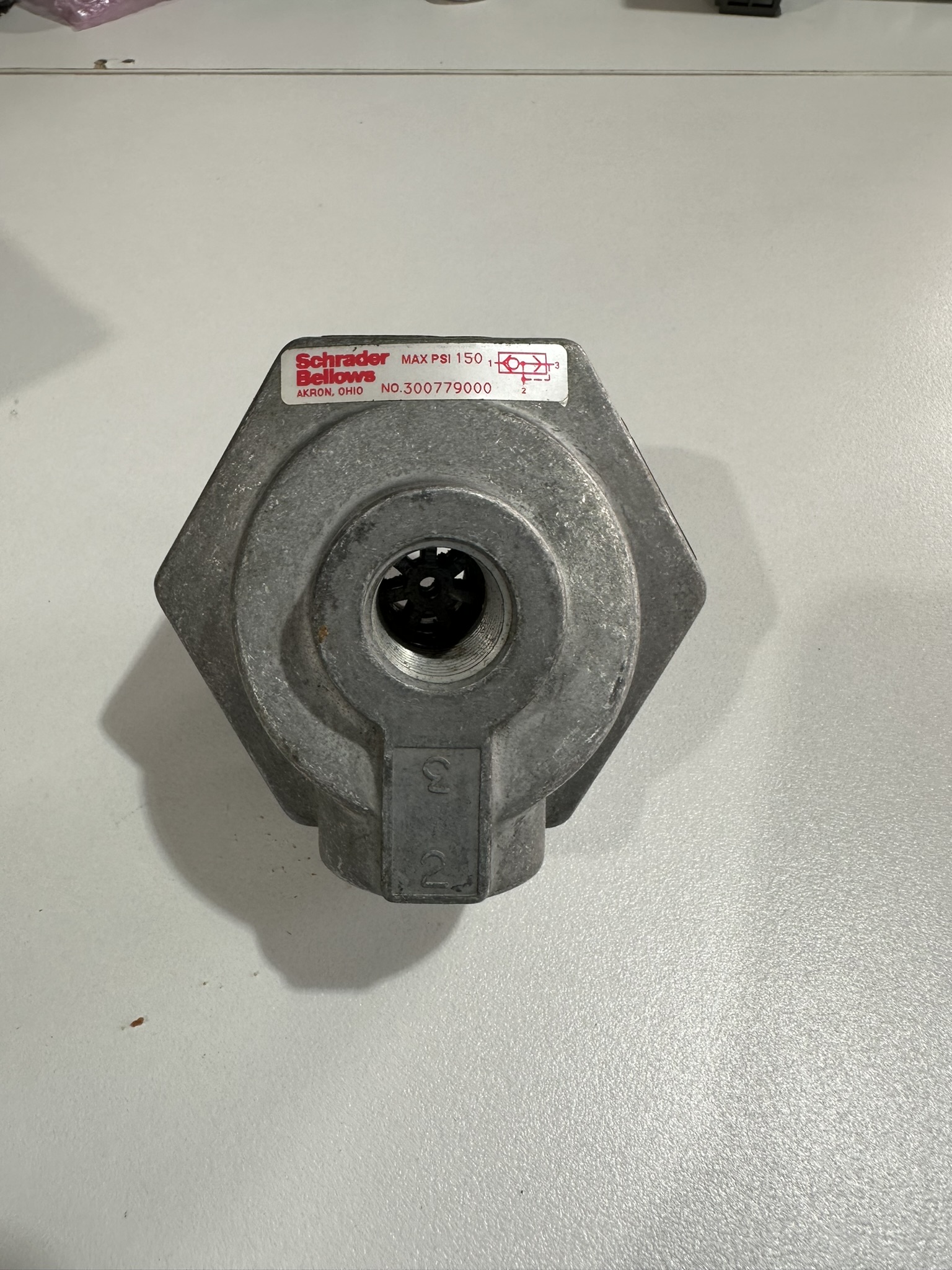

SchraderBellows 300779000 快速排气阀
    发布时间: 2025-11-17 13:03

基本信息

  • 产品类型: 快速排气阀 (Quick Exhaust Valve)

  • 制造商: Schrader Bellows (Parker 旗下品牌)

  • 当前状态: 已停产 (Discontinued by Manufacturer)

  • 零件号: 30077-9000 (部分资料显示为 300779000)


SchraderBellows 300779000 快速排气阀

SchraderBellows 300779000 快速排气阀

基本信息

  • 产品类型: 快速排气阀 (Quick Exhaust Valve)

  • 制造商: Schrader Bellows (Parker 旗下品牌)

  • 当前状态: 已停产 (Discontinued by Manufacturer)

  • 零件号: 30077-9000 (部分资料显示为 300779000)

技术规格

参数数值
连接尺寸:1/2 英寸 NPT (内螺纹)
最大流量:450 SCFM (标准立方英尺 / 分钟)
最大工作压力:150 PSI (约 10.3 bar)
重量:0.44 kg (约 0.97 lbs) 或 3.00 lbs (不同来源略有差异)
接口类型:3 端口设计 (进气口、工作口、排气口)
阀体材质:金属 (可能为黄铜或铝合金)

工作原理

快速排气阀的核心功能是加速气动执行器 (如气缸) 的返回行程。当控制系统停止供气时，阀门迅速将气缸内的压缩空气直接排放到大气中，而不必通过控制阀门回流，从而显著缩短执行器的响应时间 。

  • 当有压缩空气输入时，推动阀内密封元件关闭排气口，使气流通向执行器

  • 当供气停止时，执行器内的压力推动密封元件打开排气口，快速释放气体

应用场景

  • 气动控制系统: 用于需要快速响应的自动化设备

  • 气缸应用: 单作用气缸的快速返回、双作用气缸的快速排气

  • 工业自动化: 生产线、机器人、机械手臂等需要精确控制和快速循环的设备

  • 过程控制: 用于需要快速开关的阀门执行机构，如安全阀、调节阀门

产品特点

  • 提高系统效率: 减少循环时间，提高生产效率

  • 降低能耗: 通过减少不必要的气体回流降低能源消耗

  • 简化系统设计: 可直接安装在气缸上，减少管道连接

  • 延长设备寿命: 减少气动元件的磨损

注意事项

  • 由于已停产，市场上多为库存或二手产品

  • 购买时注意检查兼容性和替代品信息

  • 安装位置应尽可能靠近执行器以获得最佳效果

总结

SchraderBellows 30077-9000 是一款专为气动系统设计的快速排气阀，通过快速释放执行器内的压缩空气来提高系统响应速度和效率。虽然已停产，但在维护现有设备或特定应用中仍有一定需求。如需替代产品，可考虑 Parker 或其他品牌的同类快速排气阀，注意匹配接口尺寸和流量要求。
