MTS MK292-1001 REV.5数字输出转换模块
    发布时间: 2025-11-18 16:55

MK292-1001 REV.5是 MTS Systems 公司 Temposonics 系列的数字输出转换模块，专为磁致伸缩位移传感器设计，将传感器的 PWM 或 RS422 输出信号转换为 PLC / 控制器可直接读取的并行数字格式 (BCD、二进制或格雷码)，最高分辨率达0.005mm，适用于需要高精度位置反馈的工业自动化系统。

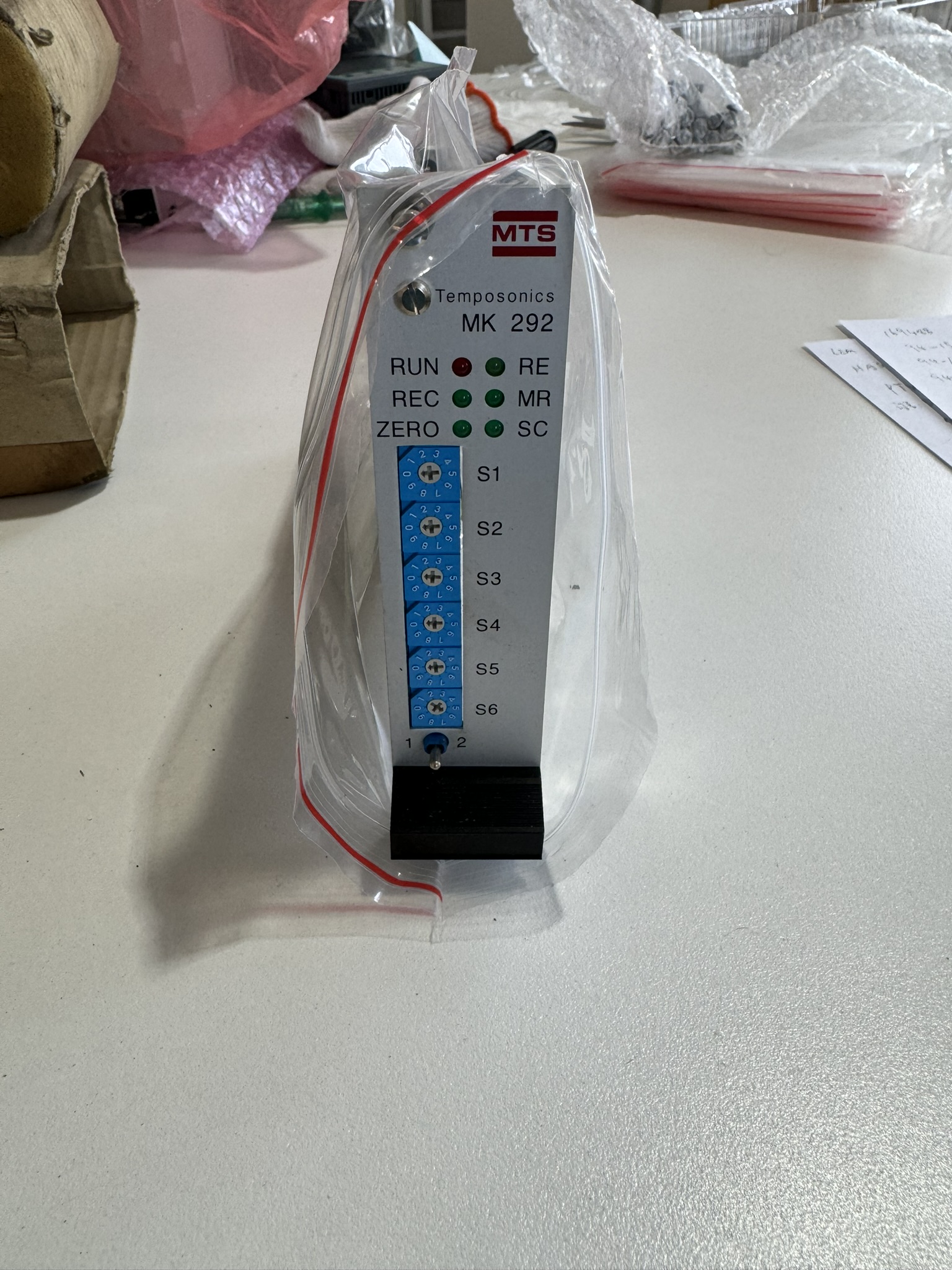

MTS MK292-1001 REV.5数字输出转换模块

一、产品基本定位

MK292-1001 REV.5是 MTS Systems 公司 Temposonics 系列的数字输出转换模块，专为磁致伸缩位移传感器设计，将传感器的 PWM 或 RS422 输出信号转换为 PLC / 控制器可直接读取的并行数字格式 (BCD、二进制或格雷码)，最高分辨率达0.005mm，适用于需要高精度位置反馈的工业自动化系统。

  • 制造商：MTS Systems Corporation (美国)

  • 产品类型：位移传感器信号处理模块

  • 适用传感器：Temposonics 系列磁致伸缩位移传感器 (R/G/E/T/L 系列)

  • 主要功能：信号转换、分辨率提升、接口适配

  • 应用领域：工业自动化、液压控制系统、精密测量设备

二、核心规格参数

1. 电气特性

参数规格说明
输入信号PWM/RS422接收来自位移传感器的脉冲宽度调制或差分信号
输出格式BCD / 二进制 / 格雷码 (可配置)转换为控制器兼容的并行数字信号
分辨率最高0.005mm可编程设置，满足精密测量需求
供电电压+12V/+24VDC (±5%)标准工业电源
功耗<5W低功耗设计，适合长期稳定运行
接口类型50 针高密度 D 型连接器连接传感器和控制系统
响应时间<1ms满足实时控制场景需求

2. 机械与环境参数

  • 尺寸：标准工业卡尺寸，适合机柜安装

  • 防护等级：IP20 (室内使用)

  • 工作温度：0℃~50℃

  • 存储温度：-20℃~70℃

  • 振动耐受：10-500Hz, 10g

  • 湿度：最大 90% RH (无冷凝)

三、工作原理与功能详解

1. 信号转换机制

MK292-1001 REV.5 作为中间桥梁，实现以下转换：

  • 接收位移传感器输出的PWM 信号(脉冲宽度与位移成正比) 或RS422 差分信号

  • 通过内部处理器解析信号，计算精确位置值

  • 将位置值编码为BCD / 二进制 / 格雷码并行输出，直接接入 PLC 或工控机

  • 支持分辨率编程，最高可达 0.005mm (取决于传感器精度)

2. 核心功能特点

① 灵活的输出配置

  • 三种输出编码可选 (BCD / 二进制 / 格雷码)，适应不同控制系统

  • 可设置输出位数 (12/16/18 位)，匹配系统精度需求

  • 支持方向指示输出，简化位置判断

② 信号优化与增强

  • 内置噪声过滤功能，提高信号稳定性

  • 断电记忆功能，重启后保持位置信息

  • 线性度校正，提高测量精度 (误差 < 0.02% FS)

③ 即插即用设计

  • 无需复杂编程，通过 DIP 开关设置参数

  • 通道级 LED 状态指示，便于故障排查

四、典型应用场景

1. 工业自动化生产线

应用价值：提供设备位置精确反馈，确保生产精度和效率

  • 数控机床：监测工作台位置，实现微米级定位

  • 机器人控制：精确反馈机械臂关节位置，保证轨迹精度

  • 自动化装配：控制夹具位置，确保零部件准确对接

2. 液压与气动控制系统

应用价值：闭环控制执行机构位置，提高系统响应速度和稳定性

  • 注塑机：精确控制合模 / 注射位置，提升产品质量一致性

  • 压力机：监测滑块位置，确保压制精度和安全性

  • 冶金设备：连铸 / 轧机位置控制，精度达 ±0.01mm

3. 测试测量设备

应用价值：构建高精度数据采集系统，提升测试可靠性

  • 材料试验机：配合 MTS 测试设备，精确测量形变和位移

  • 坐标测量仪：提供位置基准，确保测量精度

  • 自动化检测：在 PCB 测试、零部件检测中提供位置反馈

4. 能源与工程机械

应用价值：恶劣环境下稳定工作，保障设备安全高效运行

  • 风力发电：监测叶片角度和变桨位置，优化风能捕获

  • 水利设备：控制闸门 / 阀门位置，实现精准流量调节

  • 工程机械：挖掘机 / 起重机臂架位置监控，防止超限作业

五、与标准版 / 其他版本区别

特性标准版MK292-1001 REV.5优势说明
输出分辨率0.01mm0.005mm精度提升一倍，适合精密应用
输出位数12 位12/16/18 位 (可选)适配不同精度需求的控制系统
接口兼容性单一输出格式BCD / 二进制 / 格雷码 (可切换)提高与不同品牌 PLC 兼容性
响应时间2ms<1ms更适合高速动态控制场景
电源适应性单一电压12V/24V 自适应减少备件种类，便于维护
诊断功能基础增强型 LED 状态指示 + 故障代码快速定位故障，缩短停机时间
REV.5 版本改进：

  • 优化了 EMC 性能，抗干扰能力提升 30%

  • 增强了热稳定性，延长模块使用寿命

  • 改进了 DIP 开关设计，参数设置更便捷

六、选型与使用建议

1. 选型考量因素

① 根据传感器类型选择

  • 仅适用于MTS Temposonics 系列磁致伸缩位移传感器

  • 确认传感器输出类型 (PWM 或 RS422)，选择对应版本

② 根据系统需求选择

  • 精度要求：若需 < 0.01mm 精度，优先选择 REV.5 版本

  • 输出接口：确认 PLC 支持的编码格式 (BCD / 二进制 / 格雷码)

  • 环境条件：高温 / 高湿环境建议选择增强型版本

2. 安装与接线指南

硬件连接步骤：

  1. 断开所有电源，确保安全

  2. 将模块固定在控制柜内 (建议 DIN 导轨安装)

  3. 连接传感器输出至模块输入 (注意极性)

  4. 连接模块输出至 PLC 输入 (按选定编码方式接线)

  5. 接入电源 (12V/24V DC)，确保接地良好

  6. 通过 DIP 开关设置输出格式、分辨率等参数

  7. 上电测试，检查 LED 状态

接线注意事项：

  • 使用屏蔽电缆减少干扰，尤其是信号线路

  • 电源与信号线分开布线，避免 EMI 影响

  • 确保所有连接牢固，防止振动导致接触不良

3. 参数设置要点

通过模块上的 DIP 开关设置关键参数：
参数设置选项说明
输出编码BCD / 二进制 / 格雷码根据 PLC 要求选择
分辨率0.005/0.01/0.02mm根据测量需求选择
输出位数12/16/18 位位数越高精度越高，但需 PLC 支持
方向指示启用 / 禁用控制是否输出方向信号

七、总结

MTS MK292-1001 REV.5是一款高性能数字输出模块，通过将磁致伸缩位移传感器的模拟信号转换为数字格式，为工业控制系统提供高精度位置反馈。其0.005mm 的超高分辨率、多种输出编码选择和增强的抗干扰能力，使其成为精密自动化、液压控制和测试测量领域的理想选择
