基本信息

• 制造商：Allen-Bradley，属于罗克韦尔自动化旗下产品.

• 产品系列：1747 系列中的 ASB 型号，具体为 A 系列.

• 产品状态：已停产，罗克韦尔自动化自 2013 年 11 月 1 日起停止生产和销售该产品.

性能特点

• 通信速率：具备 57.6 kbit/s、115 kbit/s、230 kbit/s 等多种通信速率可供选择.

• 背板电流负载：在 5V 直流电压下，背板电流负载为 375mA.

• 工作温度范围：工作温度范围为 0-60 摄氏度（32-140 华氏度），存储温度范围为 - 40-85 摄氏度（-40-185 华氏度）.

• 湿度适应性：可在 5-95% 非冷凝湿度环境下正常工作.

功能与应用

• 作为远程 I/O 适配器，1747-ASB/A 模块能够实现 SLC 500 系列处理器与远程 I/O 设备之间的通信连接.

• 它可以作为从站或适配器在远程输入输出（RIO）链路上使用，在远程 I/O 系统中扮演着关键角色，允许处理器对远程的 I/O 模块进行数据读写和控制.

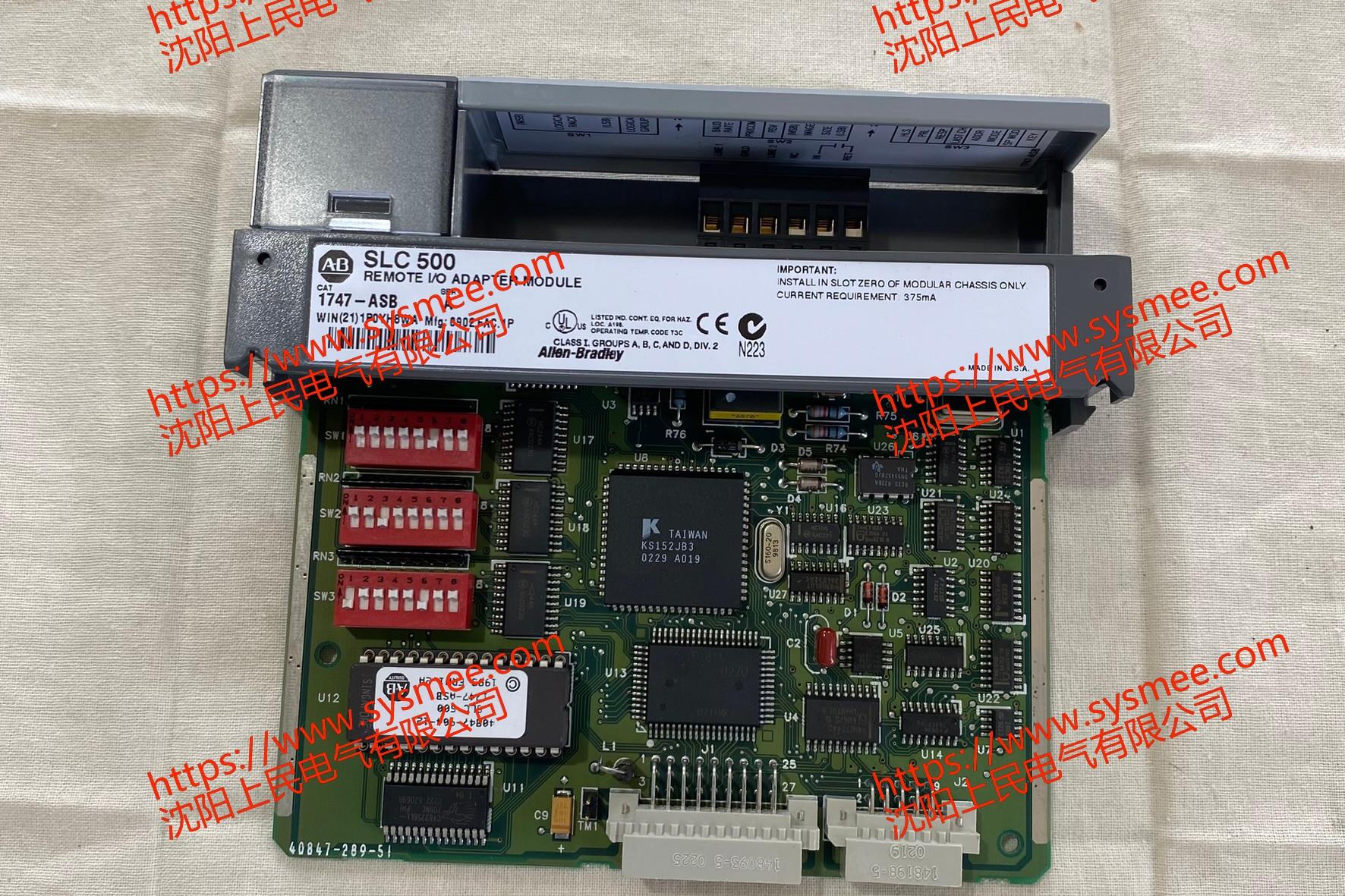

物理特性

• 尺寸：具体尺寸信息可参考产品手册，但通常该模块设计为单槽安装，能够方便地安装在标准的 SLC 500 机架中 。

• 接口：配备 6 针 Phoenix 连接器，使用 Belden 9463 电缆进行连接.

配置与编程

• 可通过对其分配起始逻辑机架号、起始逻辑组号以及所使用的逻辑组数来配置适配器映像.

• 在编程方面，需要在处理器的控制程序中对 RIO 块传输进行编程，以实现数据在处理器与远程 I/O 模块之间的交换，1747-ASB/A 模块支持最多 8 字的块传输.

故障诊断

• 1747-ASB/A 模块具有两个 LED 指示灯和一个状态显示屏，用于指示模块的运行状态和错误情况.

• 当出现常量红色故障 LED 亮起时，表示发生严重错误，通常与模块本身相关；而闪烁的红色故障 LED 则表示发生轻微错误，一般与配置错误有关.
